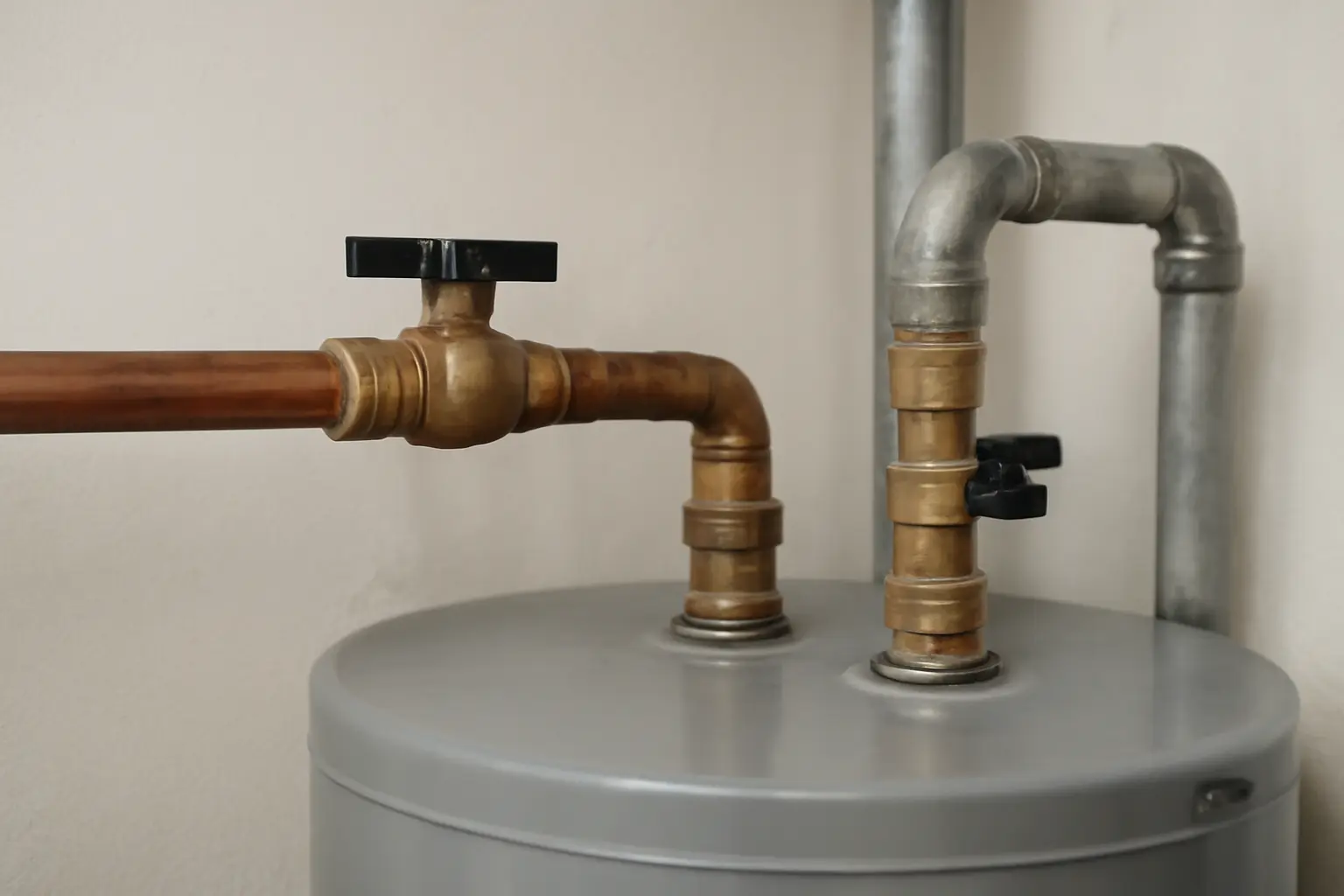

Схема подключения бойлера косвенного нагрева к газовому котлу
Бойлер косвенного нагрева подключают к газовому котлу двумя трубами — подачей и обраткой, которые идут от котла к змеевику внутри бойлера, образуя отдельный контур. Управляет этим контуром либо встроенная логика котла с трёхходовым клапаном, либо внешний блок автоматики с датчиком температуры воды. Схема подключения бойлера косвенного нагрева к газовому котлу может отличаться в деталях, но принцип везде один: котёл греет теплоноситель, теплоноситель отдаёт тепло воде через змеевик, а насос гоняет его по малому кругу до тех пор, пока вода не нагреется до нужной температуры.
Коротко:
- Бойлер подключается параллельно контуру отопления, но с приоритетом — во время нагрева воды отопление временно отключается
- Переключение потоков делает трёхходовой клапан, механический или с электроприводом
- Обязательны обратный клапан на линии бойлера и датчик температуры воды в змеевике
- Диаметр труб контура ГВС обычно не меньше диаметра подачи котла, иначе бойлер будет греться медленно
Общий принцип схемы
Газовый котёл в такой связке работает как источник тепла сразу для двух задач: отопления дома и нагрева воды в бойлере. Оба контура подключаются к одним и тем же выходам котла — подающему и обратному патрубкам, — но дальше расходятся через тройники или через гидрострелку, если система сложнее. Ключевой элемент, который разделяет потоки, — трёхходовой клапан. Он стоит либо внутри котла (если модель изначально рассчитана на подключение бойлера), либо снаружи, врезанный в трубопровод.
Логика простая: пока горячая вода не нужна, клапан направляет теплоноситель в контур отопления. Как только датчик в бойлере фиксирует падение температуры воды ниже заданной, клапан переключается, и весь поток идёт в змеевик бойлера. Отопление на это время приостанавливается — обычно на 10–20 минут, в зависимости от объёма бойлера и мощности котла. Это называется приоритетом горячего водоснабжения, и он реализован почти во всех схемах, кроме самых упрощённых самодельных вариантов.
Об этом же: Схема подключения бойлера косвенного нагрева к одноконтурному котлу и Бойлер косвенного нагрева от газового котла: принцип работы и схемы.
Встроенный трёхходовой клапан или внешний
Многие настенные газовые котлы уже оснащены встроенным трёхходовым клапаном и разъёмом для подключения датчика бойлера. В этом случае схема подключения бойлера косвенного нагрева к газовому котлу сводится к прокладке двух труб от специально обозначенных патрубков и подключению накладного или погружного датчика температуры к плате котла. Никакой дополнительной автоматики не требуется — котёл сам управляет приоритетом.
Если котёл не имеет встроенного клапана — это касается многих напольных моделей и части простых настенных, — трёхходовой клапан монтируют отдельно на трубопроводе, а управление берёт на себя либо реле, встроенное в сам клапан (термостатический вариант), либо внешний контроллер погодозависимой автоматики. Термостатический клапан проще и дешевле, но менее точен: он реагирует на температуру теплоносителя, а не воды в бойлере напрямую, из-за чего вода может нагреваться дольше или, наоборот, перегреваться.
Разница между этими двумя вариантами ощутима на практике. Встроенная электроника котла обычно позволяет задать точную температуру воды в бойлере через панель управления и видеть статус нагрева. Внешний термостатический узел такой обратной связи не даёт — приходится ориентироваться по факту, насколько горячая вода из крана.
Насос в контуре бойлера
Если котёл имеет встроенный насос и рассчитан на работу с бойлером, отдельный циркуляционный насос для контура ГВС не нужен — насос котла обслуживает оба контура по очереди. Так устроено большинство настенных газовых котлов средней мощности.
В схемах с напольными котлами или там, где расстояние до бойлера значительное, а гидравлическое сопротивление контура высокое, ставят отдельный насос на линию бойлера. Его включение синхронизируют с трёхходовым клапаном через реле или контроллер, чтобы насос не гонял воду впустую, когда клапан закрыт на этот контур.
Ошибка, которая встречается часто, — насос ставят, но забывают синхронизировать его работу с клапаном. В результате насос крутится постоянно, увеличивая расход электроэнергии и создавая лишний шум, а иногда и подсасывая воздух через открытый контур отопления.
Обратный клапан и защита от опрокидывания потока
На линии подачи к бойлеру обязательно ставят обратный клапан. Без него при остановке насоса или отключении котла возможен так называемый опрокидывание циркуляции — горячая вода из бойлера самотёком поднимается в систему отопления или наоборот, что искажает работу термостатов и вызывает неравномерный нагрев радиаторов.
Место установки обратного клапана — сразу после выхода из котла, до тройника на бойлер, либо непосредственно перед входом в змеевик, в зависимости от конкретной схемы разводки. Монтажники, которые делают это впервые, иногда ставят клапан на обратку бойлера вместо подачи — тогда защита не работает, и течь тепла в обратном направлении продолжается.
Датчик температуры воды в бойлере
Датчик — это то, что фактически управляет всей схемой. Он погружается в специальную гильзу на корпусе бойлера или крепится накладным способом на трубу подачи горячей воды из бойлера потребителям. Погружной вариант точнее, потому что измеряет температуру воды напрямую, а не через стенку трубы.
Диапазон настройки обычно от 40 до 65 градусов, но конкретные цифры и способ настройки отличаются у разных производителей — где-то регулировка через панель котла, где-то механический термостат на самом бойлере. Уточнить точные параметры своей модели лучше в инструкции к котлу или бойлеру, потому что интерфейсы управления сильно расходятся даже у моделей одной марки.
Особенности разных типов котлов
Настенные двухконтурные котлы, изначально рассчитанные на подключение внешнего бойлера, обычно проще в монтаже: производитель предусматривает разъём для датчика и иногда даже отдельный режим в меню управления с названием вроде «бойлер» или «ГВС». Одноконтурные настенные котлы без встроенного клапана требуют полностью внешней схемы с трёхходовым клапаном и, часто, с дополнительным насосом.
Напольные чугунные и стальные котлы старших поколений почти всегда работают с бойлером через внешнюя автоматику — там нет электроники для управления приоритетом, и вся логика реализуется отдельным контроллером или простым термостатическим клапаном. Мощность таких котлов обычно выше, поэтому нагрев бойлера идёт быстрее, но и монтаж сложнее из-за большего числа отдельных узлов.
Конденсационные котлы иногда требуют более низкой температуры теплоносителя в контуре бойлера для сохранения эффекта конденсации, поэтому в некоторых схемах ставят смесительный узел, снижающий температуру именно на линии ГВС. Это нюанс, который проявляется не всегда, но при неправильной настройке снижает КПД котла заметнее, чем в системах без бойлера.
Частые ошибки при монтаже
Самая распространённая ошибка — занижение диаметра труб контура бойлера относительно диаметра выходов котла. Если котёл рассчитан на трубу 25 мм, а к бойлеру идёт труба 20 мм, скорость нагрева воды падает заметно, особенно в холодное время года, когда и без того нужно больше тепла на отопление.
Вторая ошибка — отсутствие балансировочных клапанов на обоих контурах, из-за чего один контур забирает почти весь поток, а другой недополучает тепло. Это проявляется не сразу, а спустя месяц-два эксплуатации, когда становится заметно, что вода в бойлере нагревается медленнее обычного или отопление стало слабее.
Третья, менее очевидная ошибка — установка датчика бойлера слишком близко к змеевику или, наоборот, в застойной зоне, где вода почти не циркулирует. Тогда датчик показывает неверную температуру, и котёл либо недогревает воду, либо продолжает греть уже кипящий бойлер.
Практический вывод
Для типового частного дома с настенным газовым котлом схема подключения бойлера косвенного нагрева обычно сводится к трём элементам: трёхходовому клапану (встроенному или внешнему), датчику температуры воды и обратному клапану на линии подачи. Если котёл поддерживает бойлер изначально — монтаж сводится к прокладке двух труб и подключению датчика по инструкции производителя. Если котёл универсальный или напольный без электроники — придётся закладывать внешний узел автоматики, и здесь разумно доверить расчёт диаметров труб и подбор клапана специалисту, который свяжет параметры конкретного котла и бойлера между собой, а не ориентироваться на усреднённую схему из общих источников.
