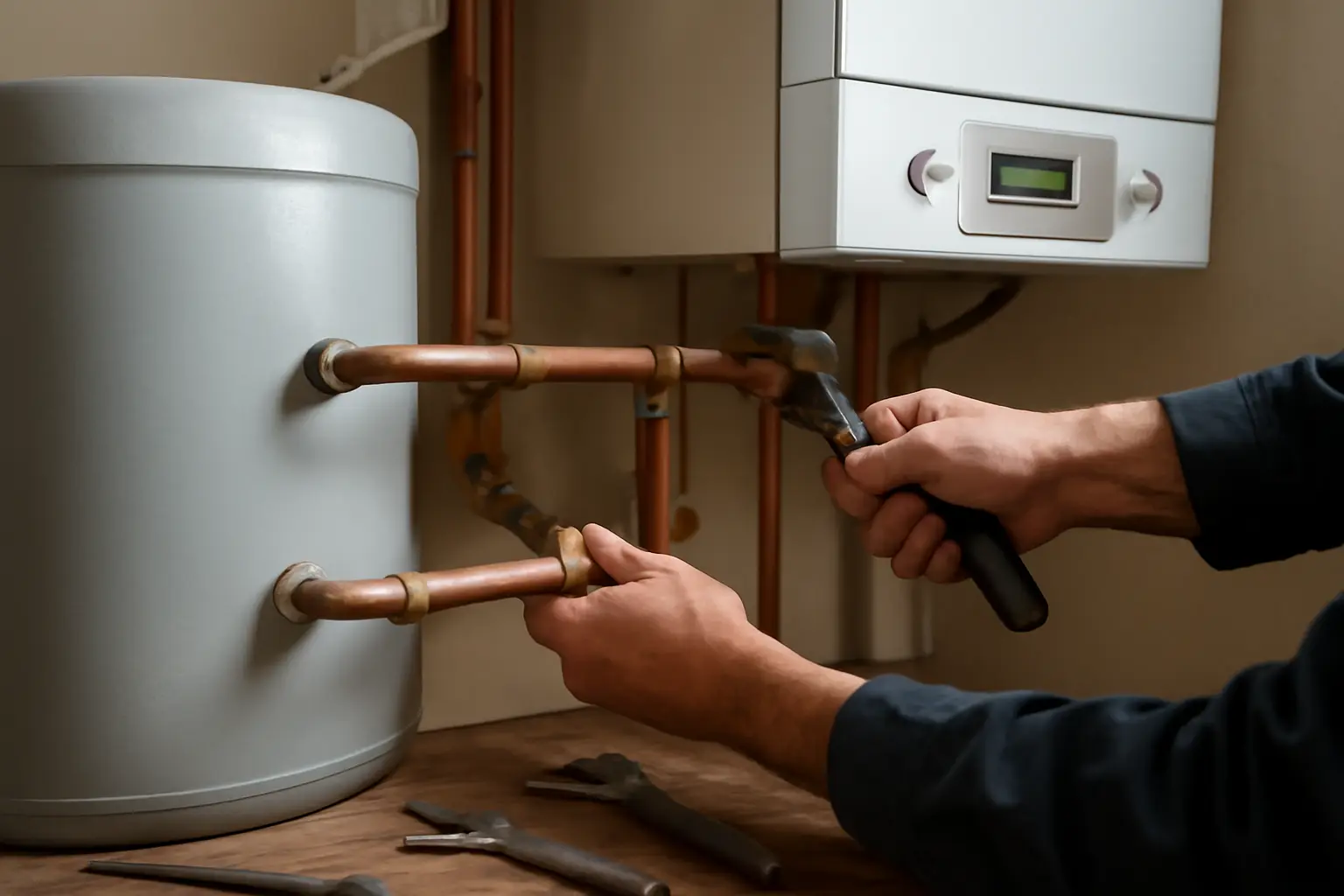

Подключение бойлера косвенного нагрева к двухконтурному котлу
Подключить бойлер косвенного нагрева к двухконтурному газовому котлу можно, но встроенный контур ГВС при этом отключается от работы — бойлер садится на контур отопления. Котёл в такой схеме фактически превращается в одноконтурный: он греет теплоноситель, который через трёхходовой клапан или отдельный насос идёт либо на радиаторы, либо в змеевик бойлера. Такое решение выбирают чаще всего, потому что бойлер даёт стабильный напор горячей воды и не проседает по температуре при одновременном разборе на кухне и в ванной, чего встроенный проточный контур обеспечить не может.
Почему бойлер подключают именно к отоплению
Двухконтурный котёл устроен так, что второй контур греет воду проточным способом — быстро, но с ограничением по мощности. Бойлер работает иначе: он накапливает горячую воду в баке и отдаёт её по требованию, без задержки и без скачков температуры. Чтобы использовать эту накопительную схему, котёл направляют на нагрев теплоносителя в змеевике бойлера, а не в отдельный контур ГВС. Встроенный контур ГВС в этот момент просто не используется.
Что должно быть у котла для такого подключения
Не любой двухконтурный котёл подойдёт без доработок. Нужно проверить:
- наличие клемм для подключения датчика температуры бойлера;
- функцию приоритета ГВС в электронике котла — иначе бойлер будет греться от случая к случаю, а не по чёткой логике;
- возможность управлять трёхходовым клапаном или насосом переключения контуров от платы котла.
Если этих возможностей нет, подключение окажется несовместимым или потребует внешнего контроллера. Уточнить наличие клемм и функции приоритета ГВС нужно в инструкции к конкретной модели котла или у сервисной организации, которая занимается его обслуживанием.
Как устроена схема переключения
Ключевой узел — трёхходовой клапан или насос ГВС. Он определяет, куда пойдёт теплоноситель: в радиаторы или в змеевик бойлера. Когда датчик температуры в бойлере сигнализирует, что вода остыла ниже заданного порога, клапан переключается, и котёл начинает греть теплоноситель для бойлера в приоритетном режиме. Отопление на это время приостанавливается — обычно на короткий срок, до восстановления нужной температуры в баке.
Правильная обвязка по воде и теплоносителю
Для контура теплоносителя подача от котла подключается в верхнюю часть бойлера, обратка — в нижнюю. Это обеспечивает правильную циркуляцию через змеевик и равномерный прогрев бака.
Для контура водопроводной воды логика противоположная: холодная вода заходит в нижнюю часть бака, а горячая забирается сверху, где вода уже прогрелась. На линии холодной воды перед бойлером обычно ставят последовательно несколько элементов:
- шаровый кран — для отключения бойлера при обслуживании;
- предохранительный обратный клапан — защищает от обратного тока воды и держит давление в баке;
- расширительный бак — компенсирует расширение воды при нагреве;
- подключение к самому бойлеру.
Где расположить бойлер относительно котла
Чем ближе бойлер стоит к котлу, тем меньше тепловые потери в трубах и быстрее реакция системы на переключение контуров. Рекомендуемое расстояние — до 3 метров, максимально допустимое — не более 5 метров. Если разместить бойлер дальше, потребуется дополнительная теплоизоляция труб, а точность работы приоритета ГВС может снизиться из-за задержки в передаче тепла.
| Параметр | Значение |
|---|---|
| Куда подключать бойлер | к контуру отопления, а не к встроенному ГВС |
| Что переключает контуры | трёхходовой клапан или насос ГВС |
| Подача теплоносителя в бойлер | сверху |
| Обратка теплоносителя | снизу |
| Холодная вода в бойлер | снизу |
| Горячая вода из бойлера | сверху |
| Рекомендуемое расстояние до котла | до 3 м |
| Максимальное расстояние | не более 5 м |
Частые ошибки при подключении
Самая распространённая ошибка — попытка подключить бойлер параллельно встроенному контуру ГВС, а не вместо него. Это приводит к тому, что котёл путает режимы и не может обеспечить приоритет ни одной из систем. Вторая ошибка — забыть про обратный клапан на линии холодной воды: без него давление в баке становится нестабильным. Третья — расположить бойлер слишком далеко от котла без утепления труб, из-за чего теплопотери съедают часть эффективности схемы.
Частые вопросы
Можно ли использовать встроенный контур ГВС котла одновременно с бойлером?
Нет, в стандартной схеме бойлер подключается вместо встроенного контура ГВС, а не параллельно с ним. Котёл в этом случае греет только теплоноситель для отопления и для змеевика бойлера.
Что делать, если у котла нет клемм для датчика бойлера?
Тогда прямое управление приоритетом ГВС от платы котла невозможно, и понадобится внешний контроллер или блок автоматики, который возьмёт на себя переключение трёхходового клапана. Подробности лучше уточнить у сервисной организации, которая обслуживает конкретную модель котла.
Почему нельзя подключать холодную воду сверху бойлера?
Потому что горячая вода легче холодной и скапливается в верхней части бака. Если подать холодную воду сверху, она перемешается с уже нагретой водой и снизит температуру на выходе, вместо того чтобы вытеснять горячую воду вверх по мере расхода.
Что если насос ГВС не переключается на нагрев бойлера?
Проверяют исправность датчика температуры в бойлере, целостность проводки к клеммам котла и настройки приоритета ГВС в меню котла. Если после проверки проблема остаётся, нужна диагностика в сервисной организации — самостоятельное вмешательство в электронику котла может привести к потере гарантии.
