Устройство двухконтурного настенного газового котла: из чего он состоит
Двухконтурный настенный газовый котёл — это, по сути, две функции в одном корпусе: отопление дома и подогрев воды для крана. Внутри стоит один теплообменник для контура отопления и второй, поменьше, пластинчатый — для горячей воды, либо один битермический теплообменник, который совмещает обе задачи в одном блоке. Разница между этими схемами определяет и надёжность, и удобство эксплуатации, и то, почему в душе иногда «скачет» температура.

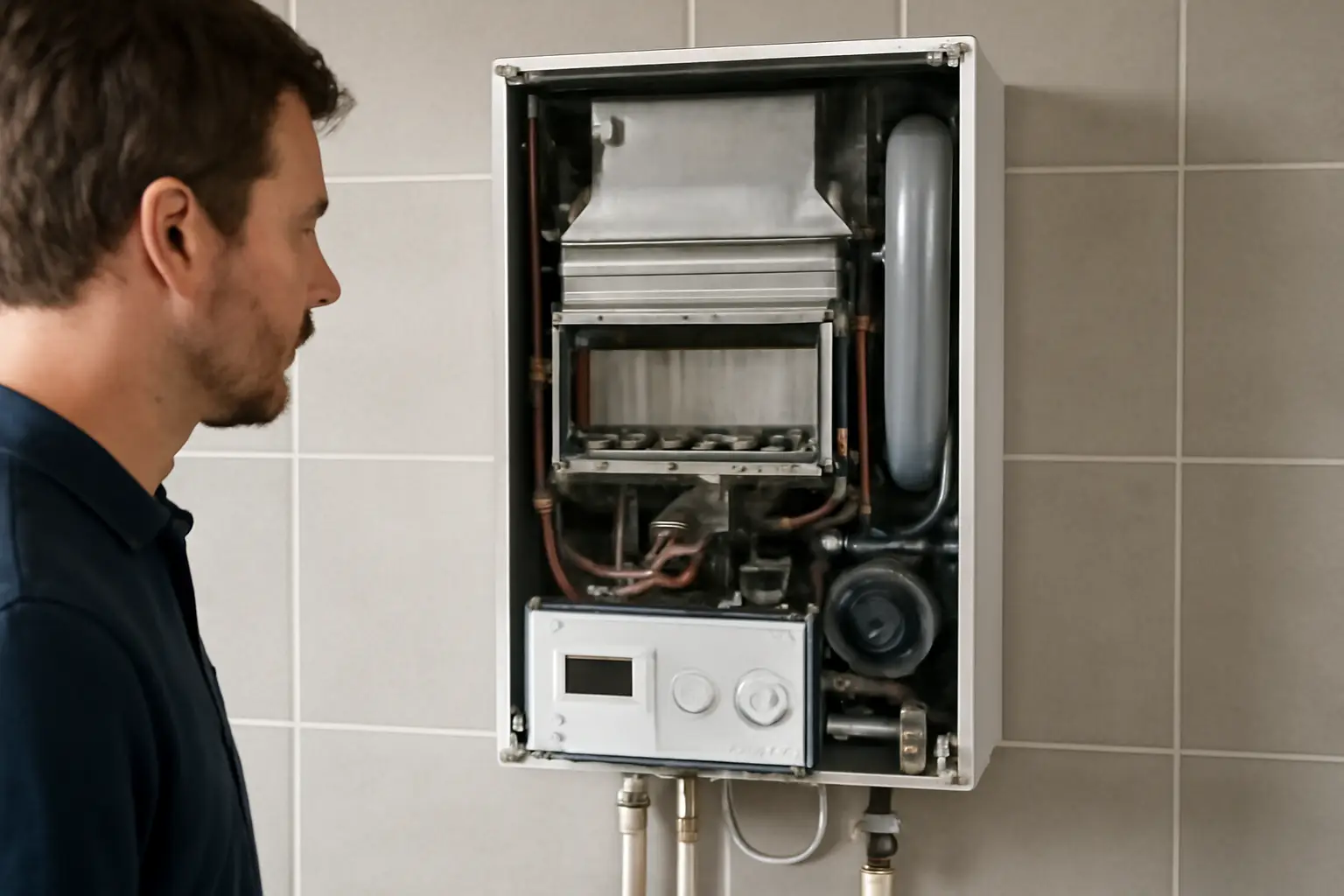

- Двухконтурный котёл содержит горелку, теплообменник (один или два), циркуляционный насос, расширительный бак, трёхходовой клапан и плату управления с датчиками — всё это упаковано в корпус размером с крупный настенный шкаф.
- Приоритет всегда у горячей воды: когда открывают кран, котёл на время переключается с отопления на нагрев воды через трёхходовой клапан.
- Есть два типа теплообменников — раздельные (более надёжные, но дороже) и битермические (компактнее, дешевле, но чувствительнее к накипи).
- От типа камеры сгорания (открытая или закрытая, турбированная) зависит, нужен ли отдельный дымоход с притоком воздуха или подойдёт коаксиальный вывод через стену.
Горелка и камера сгорания — где рождается тепло
Газ поступает через клапан на горелку, которая устроена как ряд форсунок или модулированная секция — современные модели умеют менять интенсивность горения плавно, а не просто включаться и выключаться. Розжиг сейчас почти всегда электронный, пьезорозжиг встречается разве что в старых или самых бюджетных сериях. Рядом с горелкой стоит датчик ионизации пламени — если пламя погасло, а газ продолжает подаваться, котёл должен это заметить за долю секунды и заблокировать подачу.
Камера сгорания бывает открытой (атмосферной) или закрытой (турбированной). В открытой воздух для горения берётся прямо из помещения, а продукты сгорания уходят в классический вертикальный дымоход — тут котлу нужна хорошая вентиляция в котельной или на кухне. В закрытой камере воздух подаётся с улицы принудительно вентилятором, а отвод газов идёт через тот же коаксиальный дымоход — такая схема безопаснее и почти не требует притока воздуха в помещение, поэтому она стала стандартом для квартир и небольших домов.
Об этом же: Как прокачать расширительный бак настенного газового котла и Двухконтурный настенный газовый котёл: как выбрать без готового рейтинга.
Теплообменники: один или два
В схеме с двумя теплообменниками первичный (медный, реже стальной) греет воду для отопления, а вторичный, пластинчатый, нагревает воду для крана — теплоноситель из первого контура отдаёт тепло через тонкие пластины, не смешиваясь с водопроводной водой напрямую. Такая конструкция служит дольше и проще ремонтируется: если забился один теплообменник, второй продолжает работать.
Битермический теплообменник — это труба в трубе: по внутреннему каналу идёт вода на кран, по внешнему — теплоноситель контура отопления. Конструкция компактная и обычно дешевле в производстве, но у неё есть слабое место — накипь оседает именно там, где горячая вода из крана соприкасается со стенками, и при жёсткой воде без фильтра или смягчителя ресурс такого теплообменника заметно короче. Разница в устройстве двухконтурного газового котла настенного типа между этими двумя решениями — то, на что стоит смотреть при выборе модели, если в доме жёсткая вода.
Трёхходовой клапан и приоритет ГВС
Трёхходовой клапан — это механизм, который решает, куда пойдёт горячий теплоноситель: в контур отопления или в теплообменник для горячей воды. По умолчанию котёл работает на отопление, но как только срабатывает датчик протока на входе холодной воды (то есть кто-то открыл кран), плата управления командует клапану переключиться, и весь тепловой ресурс на несколько секунд или минут уходит на нагрев воды для душа или посуды.
Именно из-за этого переключения радиаторы могут на короткое время немного остыть, если кран открыт долго, а мощности котла впритык. В моделях с малой мощностью (до 24 кВт) эта задержка ощутимее, особенно зимой, когда дом и так теряет тепло быстрее. Клапан — механическая деталь с ограниченным числом циклов, и при активном использовании горячей воды в семье из четырёх-пяти человек он изнашивается заметно быстрее, чем в доме, где живёт один человек.
Насос, расширительный бак и группа безопасности
Циркуляционный насос гонит теплоноситель по контуру отопления — он встроен в корпус котла и почти всегда имеет несколько скоростей, которые можно переключить вручную или которые регулируются автоматически по разнице температур. Расширительный бак компенсирует расширение воды при нагреве — без него давление в системе скакало бы, а мембрана бака со временем теряет эластичность и требует подкачки воздуха или замены, обычно раз в несколько лет.
Группа безопасности включает предохранительный клапан (сбрасывает избыточное давление, если оно превышает норму), автоматический воздухоотводчик (убирает воздушные пробки) и манометр — по нему видно текущее давление в системе, обычно в диапазоне 1–2 бар для холодного контура. Падение давления ниже минимума — самая частая причина, по которой котёл блокируется и требует подпитки системы через кран подпитки на самом корпусе.
Плата управления и датчики
Электронная плата — мозг котла: она следит за температурой на входе и выходе теплообменника, за давлением, за наличием пламени, за протоком воды и подбирает мощность горелки под текущую нагрузку. У современных моделей плата умеет модулировать мощность горелки в широком диапазоне, а не работать в режиме «всё или ничего», что экономит газ и снижает износ.
Дисплей и панель управления отличаются у разных производителей: где-то это простое механическое колесо с делениями, где-то — сенсорный экран с недельным программированием и подключением к смартфону через Wi-Fi-модуль. Функционально разница невелика, но удобство эксплуатации и стоимость ремонта платы при поломке отличаются заметно — на брендовых моделях с сенсорными панелями плата обычно дороже и её чаще меняют целиком, а не ремонтируют поблочно.
От чего меняется конкретная схема
Мощность котла — первое, от чего зависит комфорт: для дома площадью до 100–120 квадратных метров и небольшой семьи хватает 24 кВт, но если параллельно с отоплением часто нужна горячая вода на две точки разбора (кухня и ванная одновременно), стоит смотреть модели от 28–35 кВт, иначе горячей воды будет не хватать по напору или по температуре.
Тип воды в регионе тоже влияет на выбор: в местах с жёсткой водой без фильтра или магнитного умягчителя предпочтительнее раздельные теплообменники, а не битермические, потому что чистка последних сложнее и требует разборки котла целиком. Возраст и марка котла определяют доступность запчастей — у моделей старше 10–15 лет часть узлов уже не выпускается, и ремонт превращается в поиск б/у деталей или полную замену агрегата.
Что делать при типичных проблемах и как выбирать модель
Если горячая вода из крана становится то холоднее, то горячее без видимой причины, чаще всего дело в накипи на битермическом теплообменнике или в неисправном датчике протока — сначала стоит проверить чистоту теплообменника, а если это не помогает, обратиться в сервис. Если при открытии крана давление в контуре отопления падает и котёл уходит в ошибку, причина обычно в изношенном трёхходовом клапане или в подсосе воздуха через ослабленные соединения.
При выборе модели для конкретного дома разумно ориентироваться не только на мощность, но и на тип камеры сгорания — закрытая безопаснее и удобнее для квартиры, — и на конструкцию теплообменника с учётом жёсткости воды в водопроводе. Точные характеристики, гарантийные условия и рекомендации по обслуживанию для конкретной модели лучше смотреть в паспорте изделия или уточнять у сервисной организации, которая ставит и обслуживает такие котлы в вашем регионе.
