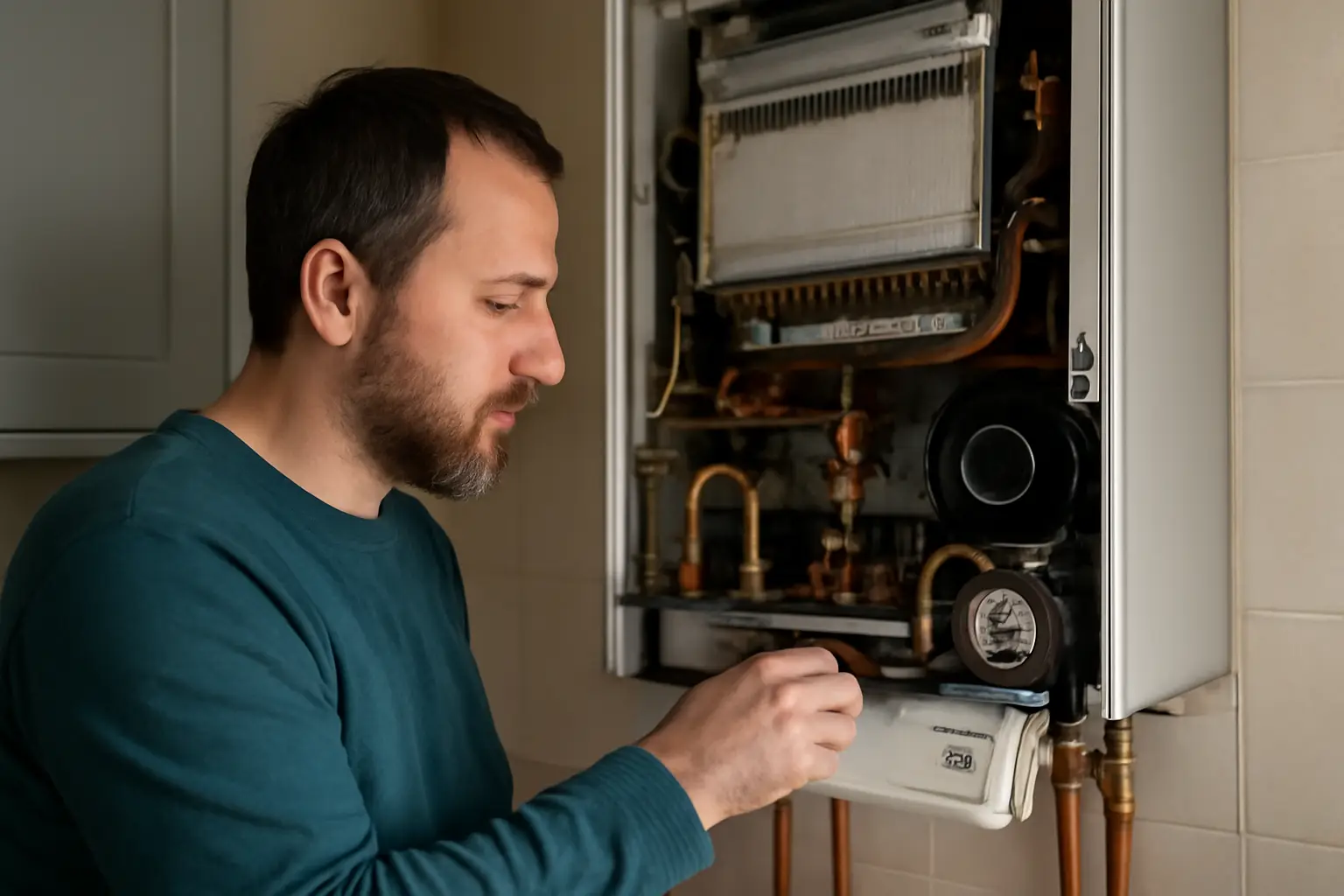

Как устроен двухконтурный газовый котел настенный
Двухконтурный настенный газовый котел устроен так, чтобы одна горелка и один основной теплообменник обслуживали сразу два контура: отопление и горячую воду. Переключение между режимами делает трёхходовой клапан, а приоритет всегда отдаётся горячей воде — как только открывается кран, котел на несколько секунд прекращает греть отопление и направляет тепло на нагрев проточной воды. Внутри корпуса компактно собраны горелка, теплообменники, насос, расширительный бак, датчики и плата управления — всё это работает как единая система с обратными связями.
Основные узлы и их роль
Газовая горелка — сердце котла. В современных моделях она чаще модулируемая, то есть меняет мощность плавно в зависимости от потребности, а не работает в режиме «включено-выключено». Это экономит газ и снижает износ.
Первичный теплообменник забирает тепло от продуктов горения и передаёт его теплоносителю в системе отопления. Материал — медь или сталь, у бюджетных моделей встречается медный теплообменник упрощённой конструкции, у более надёжных — стальной или с защитным покрытием.
Рядом по теме: Газовый котел двухконтурный настенный: какой лучше выбрать.
Вторичный (или битермический) теплообменник отвечает за горячую воду. Есть два принципиально разных решения:
- раздельные теплообменники — первичный греет теплоноситель, вторичный пластинчатый нагревает воду через него;
- битермический теплообменник — один узел, где по внутренней трубе идёт вода на ГВС, а снаружи циркулирует теплоноситель отопления.
Битермическая схема проще и дешевле, но чувствительна к накипи и жёсткой воде. Раздельная схема надёжнее в эксплуатации, хотя стоит дороже и требует больше места внутри корпуса.
Циркуляционный насос и расширительный бак
Насос встроен в корпус и гоняет теплоноситель по контуру отопления. У большинства моделей он с электронным управлением скоростью — подстраивается под нагрузку и не гудит на полную мощность без нужды.
Расширительный бак компенсирует расширение воды при нагреве. Объём небольшой — обычно 6–10 литров, этого достаточно для локальной системы в квартире или небольшом доме. Если система отопления большая, часто ставят дополнительный внешний бак.
Датчики и автоматика
Работой котла управляет плата с несколькими датчиками:
- датчик протока воды — определяет момент открытия крана и запускает приоритет ГВС;
- датчик температуры теплоносителя — регулирует мощность горелки;
- датчик давления — следит, чтобы в системе не упало давление ниже безопасного уровня;
- датчик тяги и ионизационный электрод — контролируют факел горелки и отвод продуктов горения.
Если любой из датчиков фиксирует отклонение, автоматика останавливает горелку и выводит код ошибки на дисплей. Это защитная мера, а не поломка сама по себе — часто причина устраняется без вызова мастера, например подкачкой давления в системе.
Дымоход и подача воздуха
Настенные двухконтурные котлы почти всегда делают с закрытой камерой сгорания — турбированными. Воздух для горения забирается снаружи через коаксиальный дымоход, а продукты сгорания выводятся через тот же канал наружу принудительно, с помощью вентилятора. Это безопаснее версий с открытой камерой, которые берут воздух из помещения и требуют классического дымохода с естественной тягой. Открытая камера сейчас встречается реже, в основном там, где нельзя вывести коаксиальный дымоход через стену.
Как работает система в двух режимах
В режиме отопления насос гоняет теплоноситель по замкнутому контуру: горелка греет воду в первичном теплообменнике, вода идёт к радиаторам или в контур тёплого пола, возвращается охлаждённой, цикл повторяется. Мощность горелки регулируется автоматикой, ориентируясь на заданную температуру.
При открытии крана горячей воды датчик протока сигнализирует плате управления, трёхходовой клапан переключается, и весь ресурс горелки уходит на нагрев воды для ГВС через вторичный теплообменник или битермический узел. После закрытия крана клапан возвращается в исходное положение, и котел снова греет отопление.
| Узел | Функция | Что важно знать при выборе |
|---|---|---|
| Горелка | Сжигает газ, выделяет тепло | Модулируемая экономичнее ступенчатой |
| Первичный теплообменник | Греет теплоноситель отопления | Медь дешевле, сталь долговечнее |
| Вторичный теплообменник | Греет воду для ГВС | Раздельная схема надёжнее битермической |
| Трёхходовой клапан | Переключает режимы отопление/ГВС | Частая точка отказа при жёсткой воде |
| Насос | Циркуляция теплоносителя | Электронный насос экономит электричество |
| Расширительный бак | Компенсирует расширение воды | Малый объём подходит для квартир, не для большого дома |
| Плата управления | Координирует все узлы по датчикам | Отображает коды ошибок для диагностики |
Частые проблемы и ошибки эксплуатации
Чаще всего жалуются на слабый напор горячей воды или на то, что вода греется неравномерно — то холодная, то обжигающая. Обычно причина в накипи на вторичном теплообменнике, особенно если стоит битермическая схема и вода жёсткая. Помогает регулярная промывка, желательно раз в один-два года, точный интервал уточняйте в инструкции к конкретной модели.
Ещё одна распространённая ошибка — установка котла без грязевого фильтра на входе. Мелкий мусор из старых труб забивает теплообменник и насос, что снижает эффективность и ускоряет износ. Фильтр — недорогая деталь, а её отсутствие увеличивает риск дорогого ремонта.
Падение давления в системе — не всегда авария. Небольшая утечка воздуха через воздухоотводчики или соединения со временем неизбежна, поэтому раз в несколько месяцев стоит проверять манометр и подкачивать систему при необходимости.
Частые вопросы
Чем двухконтурный котел отличается от одноконтурного
Одноконтурный греет только теплоноситель для отопления, горячую воду в этом случае готовит отдельный бойлер. Двухконтурный совмещает обе функции в одном корпусе, что удобно для квартир и небольших домов с ограниченным местом, но означает разделение ресурса горелки между отоплением и ГВС.
Почему при открытии крана падает температура отопления
Это нормальная работа приоритета ГВС: котел временно перенаправляет всю мощность на нагрев воды, а отопление на пару минут остывает. В большинстве квартир это некритично, в холодном климате при частом использовании горячей воды разница может ощущаться сильнее.
Можно ли обойтись без расширительного бака
Нет, встроенный бак — обязательная часть контура отопления, без него давление в системе будет скакать при каждом нагреве. Если система большая и штатного объёма не хватает, ставят дополнительный внешний бак, а не отключают встроенный.
Как понять, что теплообменник пора чистить
Косвенные признаки — падение напора горячей воды, посторонний шум при работе горелки, рост расхода газа при той же нагрузке. Точный диагноз и способ промывки лучше уточнить в сервисной организации, которая обслуживает вашу модель котла.
