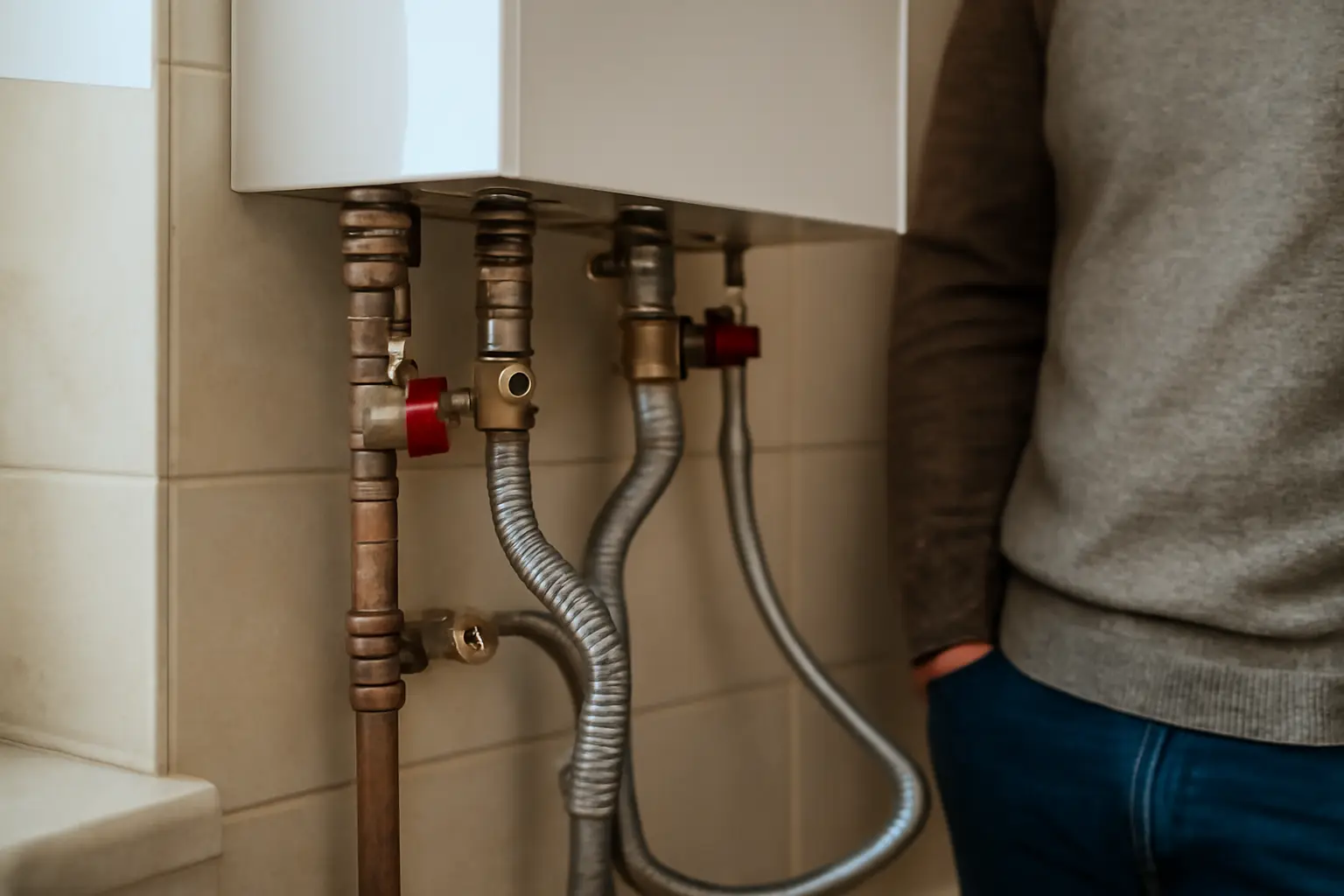

Обвязка газового котла двухконтурного настенного

Обновлено 4 сентября 2026 г. · Газовые котлы

Для настенного двухконтурного газового котла существует восемь основных вариантов обвязки — от минимального набора, указанного в паспорте производителя, до сложных схем с бойлером косвенного нагрева и погодозависимой автоматикой. Если систему отопления нужно собрать быстро и без лишних затрат, а радиаторы новые и вода в системе не содержит абразивных примесей, достаточно минимальной обвязки с байпасом и фильтром — этого хватает в большинстве квартир и небольших домов с закрытой системой отопления.

Обязательные элементы обвязки

Минимальная обвязка по паспорту производителя

Базовый комплект — это то, что производитель прямо указывает как условие сохранения гарантии: отсекающие краны на входе и выходе теплоносителя, фильтр грубой очистки перед котлом, манометр (часто уже встроен в корпус), предохранительный клапан. Такой набор подходит для новой закрытой системы отопления с чистым теплоносителем и небольшим объёмом воды.

Отличие от более сложных схем — отсутствие защиты от гидроудара и завоздушивания при первом заполнении. На что обратить внимание: некоторые модели уже комплектуются частью этих узлов внутри корпуса, и дублировать их снаружи не нужно — это стоит проверить в инструкции к конкретному котлу.

Обвязка с байпасом

Байпас — перемычка между подающей и обратной линией с трёхходовым или балансировочным клапаном. Нужен, когда в системе установлены термостатические головки на радиаторах: при их закрытии расход через котёл падает, и без байпаса теплообменник может перегреться или сработать блокировка по расходу.

Вариант отличается от базового именно защитой циркуляционного насоса и теплообменника от простоя без потока. Обратить внимание стоит на диаметр байпаса — он должен быть равен диаметру основной трубы, иначе перемычка не справится с перепуском при полностью закрытых радиаторах.

Обвязка с грязевиком и магнитным фильтром

Отличается от простого сетчатого фильтра дополнительной ступенью защиты: грязевик задерживает крупные частицы окалины и шлама, магнитный фильтр — металлическую стружку и продукты коррозии, которые обычная сетка не ловит. Подходит для систем с чугунными или стальными радиаторами старого фонда, где в трубах накопилась ржавчина за десятилетия эксплуатации.

Экономить на этом узле не рекомендуется: забитый теплообменник вторичного контура — частая причина обращений в сервис по гарантии, а прочистка обходится дороже фильтра.

Обвязка в зависимости от системы отопления

Обвязка с расширительным баком в контуре отопления

Встроенный в котёл расширительный бак обычно рассчитан на 6–10 литров и подходит для систем объёмом до 100–150 литров теплоносителя. Если в доме больше двух этажей, длинные трассы или чугунные радиаторы старого образца, штатного бака не хватает, и в обвязку добавляют выносной расширительный бак нужного объёма.

Отличие от предыдущих вариантов — расчёт объёма ведётся не «на глаз», а по формуле, привязанной к общему объёму теплоносителя в системе; ошибка в расчёте приводит либо к частому срабатыванию предохранительного клапана, либо к недостаточной компенсации при нагреве.

Обвязка под старую систему отопления с большим объёмом воды

Для домов, где отопление собиралось десятилетия назад под чугунные радиаторы и стальные трубы большого диаметра, обвязка усложняется: добавляют гидравлический разделитель (гидрострелку) или пластинчатый теплообменник, отделяющий контур котла от старого контура отопления. Это защищает теплообменник настенного котла от загрязнённого теплоносителя и большого гидравлического сопротивления, на которое он не рассчитан.

Вариант заметно дороже базового и требует отдельного циркуляционного насоса на стороне старой системы. Обратить внимание нужно на совместимость мощности котла с реальными теплопотерями дома — гидроразделитель не компенсирует нехватку мощности, только развязывает контуры.

Обвязка с коллектором на несколько контуров отопления

Если в доме два и более отдельных контура — например, радиаторы на разных этажах или тёплый пол в одной зоне и радиаторы в другой, — после котла ставят распределительный коллектор с балансировочными клапанами и, при необходимости, дополнительными насосными группами. Отличается от прочих вариантов тем, что регулировка расхода происходит не на самом котле, а на коллекторе.

Такая обвязка подходит для домов с зонированием отопления. На что смотреть: суммарный расход через все контуры коллектора не должен превышать максимальную производительность встроенного насоса котла, иначе потребуется отдельный насос на подаче.

Обвязка с дополнительным оборудованием

Обвязка с бойлером косвенного нагрева

Двухконтурный котёл сам по себе греет горячую воду проточным способом, но при большом расходе (одновременный душ и мойка посуды) температура может проседать. Добавление бойлера косвенного нагрева через трёхходовой клапан решает эту проблему: котёл фактически начинает работать как одноконтурный, приоритетно нагревая бойлер, а горячая вода поступает из накопительной ёмкости.

Отличие от базовой обвязки в дополнительном трёхходовом клапане и датчике температуры бойлера, которые часто уже встроены в электронику современных моделей, — остаётся только подключить бойлер по инструкции. Вариант подходит семьям с высоким расходом горячей воды, где встроенный теплообменник двухконтурника не справляется по производительности.

Обвязка с погодозависимой автоматикой

Погодозависимый датчик, устанавливаемый на улице, передаёт котлу данные о температуре воздуха, и электроника автоматически подбирает температуру теплоносителя по заданному графику. Отличается от прочих вариантов тем, что не требует ручной корректировки при смене погоды — котёл сам снижает или повышает температуру подачи.

Подходит для домов с хорошей теплоизоляцией, где важна экономия газа и плавность работы. Не подходит для систем с сильно неравномерным прогревом помещений — в этом случае эффективнее термостатические головки на радиаторах вместе с базовой обвязкой, а не одна лишь погодозависимая автоматика.
