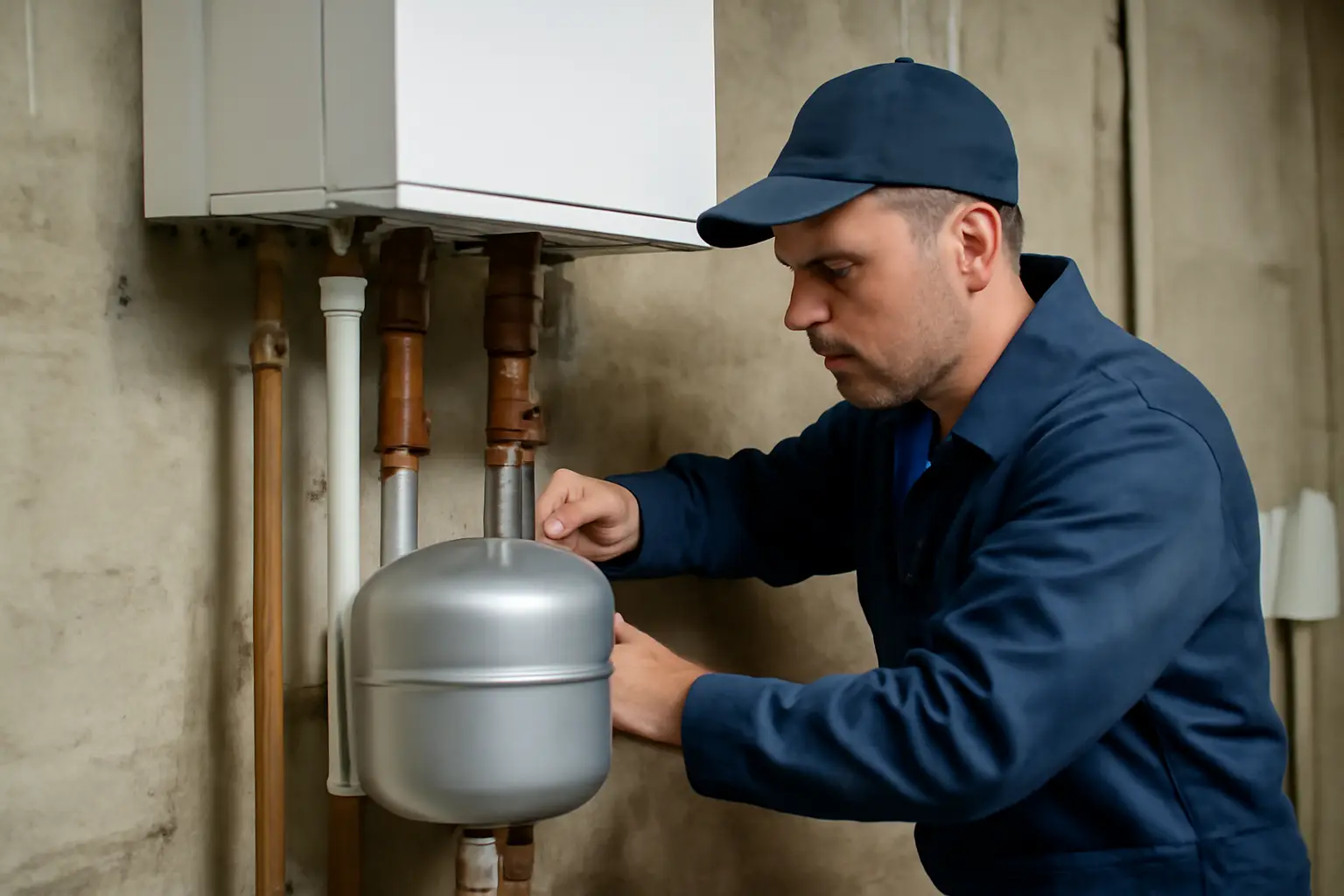

Дополнительный расширительный бак для двухконтурного котла: как установить
Дополнительный расширительный бак нужен, когда встроенный бак котла — а это обычно 6–10 литров мембранного объёма — не справляется с расширением теплоносителя во всей системе. Такое случается, если контур отопления большой: много радиаторов, длинные трубы, тёплый пол или второй этаж. Ставится бак на обратную линию отопления, желательно до циркуляционного насоса, через тройник, кран и обратный клапан при необходимости. Дальше система настраивается на общее давление, а не на давление, рассчитанное только под встроенный бак.
- Встроенный бак газового котла рассчитан на систему объёмом 80–150 литров теплоносителя, дальше он не тянет.
- Дополнительный бак ставится на обратку отопления, до насоса, через отсекающий кран.
- Перед монтажом бак нужно накачать воздухом до давления, чуть ниже рабочего давления системы в холодном состоянии.
- После установки давление в системе часто приходится поднимать заново — само по себе оно не выровняется.
Когда встроенного бака действительно не хватает
Прямой признак — манометр на котле показывает скачки давления при нагреве системы, а клапан аварийного сброса периодически стравливает воду. Если это происходит один раз при первом запуске — это нормально, система прогревается и воздух выходит. Если срабатывания повторяются каждый отопительный сезон или чаще — встроенного объёма мало.
Второй признак — объём системы. Производители обычно указывают в паспорте котла, на какой объём теплоносителя рассчитан встроенный бак: чаще это 80–130 литров. Если в контуре два этажа радиаторов плюс тёплый пол плюс полотенцесушитель, суммарный объём легко превышает эту цифру в полтора-два раза. Точный объём можно прикинуть по длине труб и объёму радиаторов — производители радиаторов указывают литраж на секцию.
Отдельно стоит проверить, не забился ли сам встроенный бак — со временем мембрана теряет эластичность или воздушная камера стравливается через золотник. Иногда проблема не в нехватке объёма, а в том, что старый бак просто не работает. Тогда дополнительный бак не решит вопрос, пока не восстановят давление во встроенном.
Расчёт объёма дополнительного бака
Формула простая: объём расширительного бака примерно равен 10% от общего объёма теплоносителя в системе для закрытых систем с рабочей температурой до 90 градусов. Если система рассчитана на 200 литров, суммарный расширительный объём — примерно 20 литров. Из них 6–10 литров уже даёт встроенный бак котла, оставшееся нужно добрать дополнительным.
На практике мастера берут запас — ставят бак на 5–8 литров больше расчётного, потому что точный объём системы редко известен до литра, а трубы и радиаторы со временем добавляются. Лишний объём бака не мешает работе, а недостаточный создаёт те же проблемы, что и без дополнительного бака вовсе.
Если система с тёплым полом, расчёт делают отдельно для каждого контура и складывают. Тёплый пол часто занимает больше объёма, чем кажется на глаз, из-за длины труб малого диаметра, которые в сумме дают литры незаметно.
Куда подключать бак в схеме двухконтурного котла
Стандартное место — обратная труба отопления, до входа в котёл и до циркуляционного насоса, если насос отдельный, а не встроенный в котёл. Если насос встроен в котёл, бак ставят на обратке перед котлом, после группы безопасности, до всех остальных элементов.
Важно не путать контур отопления и контур ГВС — расширительный бак для отопления не связан со вторым контуром двухконтурного котла, который отвечает за горячую воду. Второй контур обычно проточный, без собственного расширительного бака, либо с отдельным маленьким мембранным баком на входе холодной воды — это отдельная тема и отдельный бак, не тот, что для отопления.
Подключение делают через тройник с отсекающим шаровым краном — это позволяет снять бак для обслуживания или замены мембраны без слива всей системы. Кран ставят обязательно, даже если инструкция к баку это не требует явно — экономия на кране оборачивается полным сливом системы при любой мелкой неисправности.
Порядок монтажа шаг за шагом
Сначала система полностью сливается либо перекрывается участок обратки, где будет врезка — зависит от того, есть ли в системе отсекающие краны в нужных местах. Дальше врезается тройник, на него ставится шаровой кран, на кран — сам бак через штатное резьбовое соединение, обычно 3/4 дюйма.
Резьбовые соединения герметизируют лён с пастой или фум-лентой, но не силиконовым герметиком — он не держит температуру и давление в этой зоне надёжно. Бак крепится либо напрямую на трубу через кран без дополнительной опоры, если он лёгкий и небольшого объёма, либо на отдельный кронштейн на стене — баки от 20 литров и больше без опоры создают лишнюю нагрузку на резьбу и трубу.
После монтажа система заполняется водой, воздух стравливается через воздухоотводчики на радиаторах и в верхних точках, давление доводится до рабочего. На этом этапе часто забывают проверить давление именно в самом баке до заполнения системы — а это отдельный шаг, без которого бак не будет работать правильно.
Настройка давления воздушной камеры
У каждого мембранного бака есть золотник, как на автомобильной шине, через который накачивается воздушная подушка. Перед подключением бака в систему давление в нём проверяется автомобильным насосом с манометром и доводится до значения чуть ниже минимального рабочего давления холодной системы — обычно это 1–1,2 бар для бытового отопления на этаж-два.
Если давление в баке выставить равным рабочему давлению системы или выше, бак не будет принимать расширяющийся теплоноситель — вода просто не сможет продавить мембрану против такого же или большего давления воздуха. Если выставить слишком низкое давление, бак заполнится водой раньше времени и не оставит запаса для расширения при нагреве.
Точное значение зависит от высоты системы: чем выше здание или чем выше расположены верхние радиаторы относительно бака, тем выше стартовое давление нужно ставить. Для одноэтажного дома обычно достаточно 1 бар, для двухэтажного — 1,3–1,5 бар. Точные цифры для конкретной модели бака и конкретного котла лучше уточнять в паспорте оборудования — производители иногда дают собственные рекомендации.
Частые ошибки при установке
Самая частая ошибка — ставят бак, но не проверяют и не корректируют общее давление в системе после монтажа. Бак меняет поведение всей гидравлики, и то давление, что было настроено под встроенный бак, после добавления второго часто оказывается неверным.
Вторая ошибка — экономят на кране между баком и системой, из-за чего любое обслуживание бака превращается в слив всей системы. Третья — ставят бак после насоса, а не до, что создаёт лишнюю нагрузку на насос и нестабильную работу автоматики котла, которая ориентируется на давление в определённой точке.
Четвёртая ошибка — берут бак впритык по расчёту, без запаса, а через год-два при добавлении ещё одного радиатора или контура тёплого пола система снова начинает сбрасывать давление через клапан. Пятая, менее очевидная — забывают, что мембрана в баке имеет ограниченный срок службы, 8–10 лет в среднем, и требует периодической проверки давления воздушной камеры, а не только установки один раз.
Практический вывод
Если котёл регулярно сбрасывает воду через предохранительный клапан, а система отопления объёмная — с тёплым полом, вторым этажом или большим числом радиаторов — дополнительный расширительный бак обычно решает проблему быстрее и дешевле, чем поиск и устранение других причин. Установить дополнительный расширительный бак для двухконтурного газового котла несложно технически: тройник, кран, бак на обратке до насоса, накачка воздушной камеры перед подключением и обязательная коррекция общего давления системы после монтажа.
Если после установки бака давление всё равно скачет, стоит проверить два момента: не забился ли встроенный бак котла и правильно ли выставлено давление воздушной подушки в новом баке. В сложных случаях, особенно с высокими зданиями или разветвлёнными контурами, расчёт объёма и точки подключения лучше доверить специалисту сервисной организации — ошибка в этой части системы напрямую влияет на срок службы котла и всей отопительной разводки.
