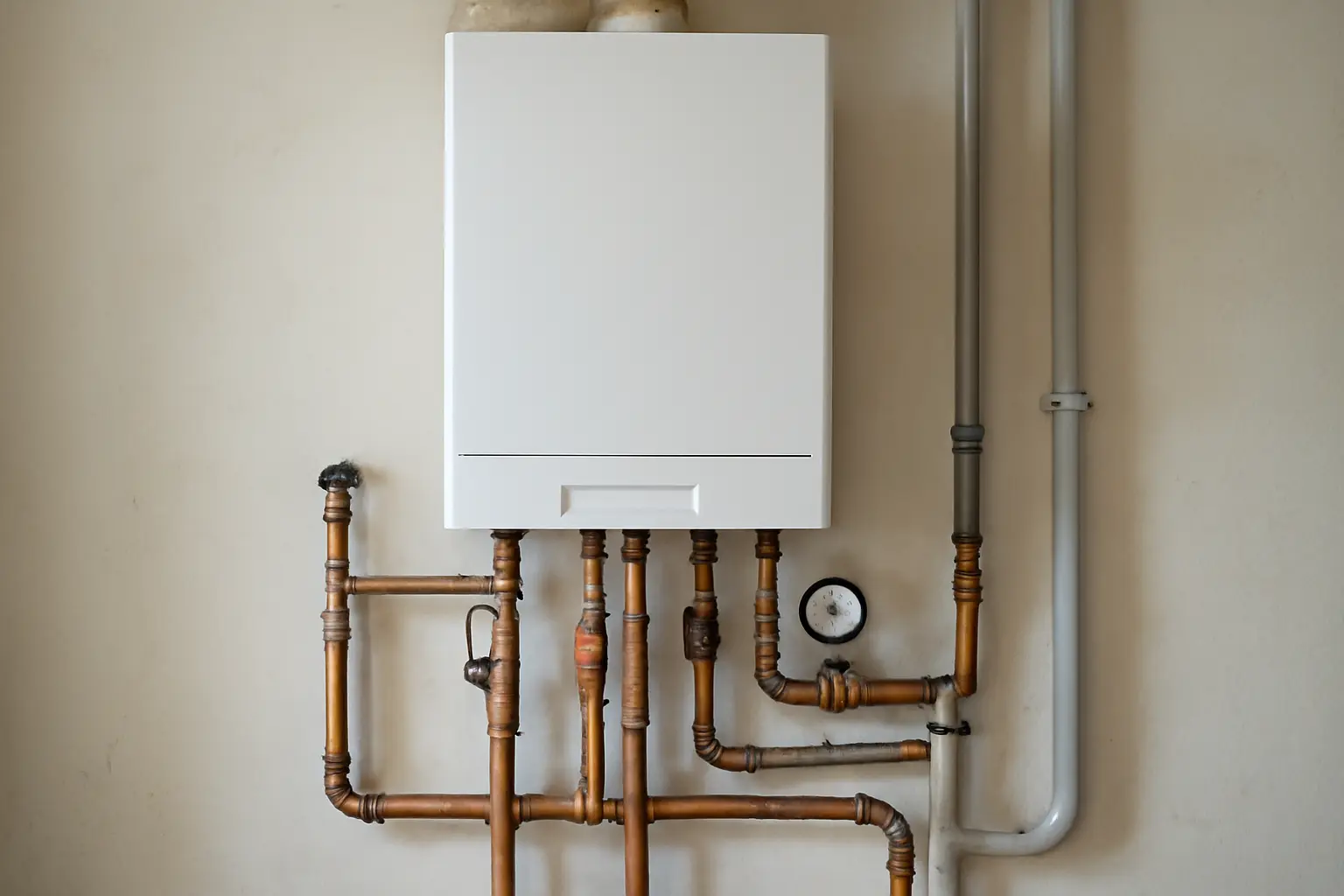

Обвязка настенного газового котла: 8 обязательных узлов
Обвязка настенного котла — это набор из 6–10 узлов между котлом и системой отопления: запорные краны, фильтр, группа безопасности, расширительный бак, байпас, иногда гидрострелка или буферная ёмкость. Без неё котёл технически запустится, но при первой аварии или засоре системы придётся снимать теплообменник целиком, а не промыть внешний фильтр. Обвязка настенного котла защищает дорогой внутренний блок от того, что происходит в трубах дома — от грязи, воздуха, скачков давления.
- Минимальный набор: два шаровых крана на входе и выходе, фильтр-грязевик, автоматический воздухоотводчик, предохранительный клапан.
- Расширительный бак часто уже встроен в котёл, но его объёма может не хватать — тогда ставят внешний.
- Байпас нужен не всегда: без него система не запустится при закрытых радиаторных кранах.
- Для контуров с большим объёмом воды или тёплым полом обвязку усложняют гидрострелкой или коллектором.
Запорные краны и фильтр — база, без которой не обойтись
Шаровые краны на подаче и обратке ставят всегда, независимо от модели котла. Без них любое обслуживание — чистка фильтра, замена насоса, ремонт — превращается в слив всей системы. Кран экономить не на чём: цена разницы между дешёвым и нормальным краном несопоставима со стоимостью аварийного слива теплоносителя зимой.
Фильтр-грязевик ставят перед входом в котёл, обычно на обратной линии. Он ловит окалину, песок, ржавчину из старых труб и радиаторов. Без фильтра мусор оседает в теплообменнике настенного котла — а он там узкий, пластинчатый, чистить его сложнее, чем чугунный в напольных моделях. Фильтр нужно периодически промывать, иначе он сам становится причиной падения циркуляции.
Группа безопасности: манометр, клапан, воздухоотводчик
У большинства настенных котлов группа безопасности встроена в корпус — производитель уже поставил манометр, предохранительный клапан на 3 бар и автоматический воздухоотводчик. Проверить это легко: если на панели котла есть манометр — группа внутри, отдельно её ставить не нужно.
Если группы нет или котёл старый без неё, элементы монтируют снаружи, максимально близко к выходу теплоносителя. Предохранительный клапан обязателен — он сбрасывает избыточное давление при перегреве или сбое автоматики. Экономить на нём нельзя ни при какой конфигурации системы.
Байпас: когда без него систему не запустить
Байпас — перемычка между подачей и обраткой, обычно с балансировочным вентилем. Его задача — обеспечить минимальный проток воды через котёл, даже если все радиаторные краны в доме перекрыты. Без байпаса насос будет работать против закрытого контура, котёл перегреется и уйдёт в аварию по датчику температуры.
Байпас не нужен, если в системе гарантированно всегда открыт хотя бы один контур — например, полотенцесушитель без крана или тёплый пол без термоголовок на всех петлях. На практике его ставят почти всегда, потому что гарантий на будущее никто не даёт: жильцы меняют краны, добавляют термостатические головки, и система, которая работала без байпаса, вдруг перестаёт.
Расширительный бак: встроенного объёма может не хватать
Встроенный бак в настенном котле рассчитан на систему объёмом примерно 100–150 литров — этого достаточно для квартиры или небольшого дома с обычными радиаторами. Если в доме тёплый пол с большим объёмом труб, буферная ёмкость или протяжённая разводка, встроенного бака не хватает, давление в контуре начинает скакать при нагреве.
В этом случае ставят внешний расширительный бак нужного объёма, подключая его через тройник на обратной линии перед насосом. Расчёт объёма делают по общему количеству теплоносителя в системе — точную цифру даёт паспорт котла или отопительный проект, гадать здесь не стоит.
Гидрострелка и буферная ёмкость — не для всех систем
Гидравлический разделитель нужен, когда контуров несколько и они сильно отличаются по расходу — например, радиаторы и тёплый пол одновременно, или котёл работает с буферной ёмкостью для сглаживания частых включений. Гидрострелка развязывает первичный контур котла и вторичные контуры дома, каждый со своим насосом.
Для простой системы с одним контуром радиаторов гидрострелка — лишний узел, только повышающий стоимость монтажа и число точек, где может потечь. Решение о её установке принимают на этапе проекта, а не после того, как котёл уже висит на стене.
Обвязка каскада из двух и более котлов
Если в доме стоит не один настенный котёл, а каскад из двух-трёх, обвязка усложняется принципиально: нужен коллектор, гидрострелка почти всегда, отдельные насосы на каждый котёл или общий с обратными клапанами, каскадный контроллер. Такую схему без проекта не собирают — ошибка в балансировке приводит к тому, что один котёл работает на полную мощность, а второй простаивает.
Для одного бытового котла каскадная обвязка не нужна вообще, и добавлять её элементы «на всякий случай» смысла нет — это лишние узлы соединений и точки будущих протечек.
От чего меняется набор узлов на практике
Обвязка настенного котла зависит не столько от бренда, сколько от конкретной модели и конфигурации отопления. У одного производителя в линейке могут быть версии со встроенной группой безопасности и без неё, с баком побольше и совсем без бака для настенного монтажа с внешним баком. Перед покупкой стоит свериться с паспортом конкретной модели, а не с общими описаниями серии.
Второй фактор — тип системы: однотрубная, двухтрубная, с тёплым полом, с бойлером косвенного нагрева. Каждый добавленный контур обычно требует своего узла обвязки — трёхходового клапана, отдельного насоса, термостата. Третий фактор — качество воды в системе: жёсткая вода или старые чугунные радиаторы требуют более серьёзной фильтрации, иногда с добавлением магнитного фильтра помимо обычного грязевика.
Практический вывод
Минимум для любого настенного котла — краны на входе и выходе, фильтр перед котлом, работающая группа безопасности. Байпас добавляют почти всегда, если нет гарантированно открытого контура. Расширительный бак и гидрострелку считают по объёму системы и числу контуров, а не ставят по привычке. Точную схему обвязки для конкретной модели и системы отопления лучше согласовать с монтажной организацией или уточнить в паспорте котла — типовая схема из интернета не учитывает особенности конкретного дома.
