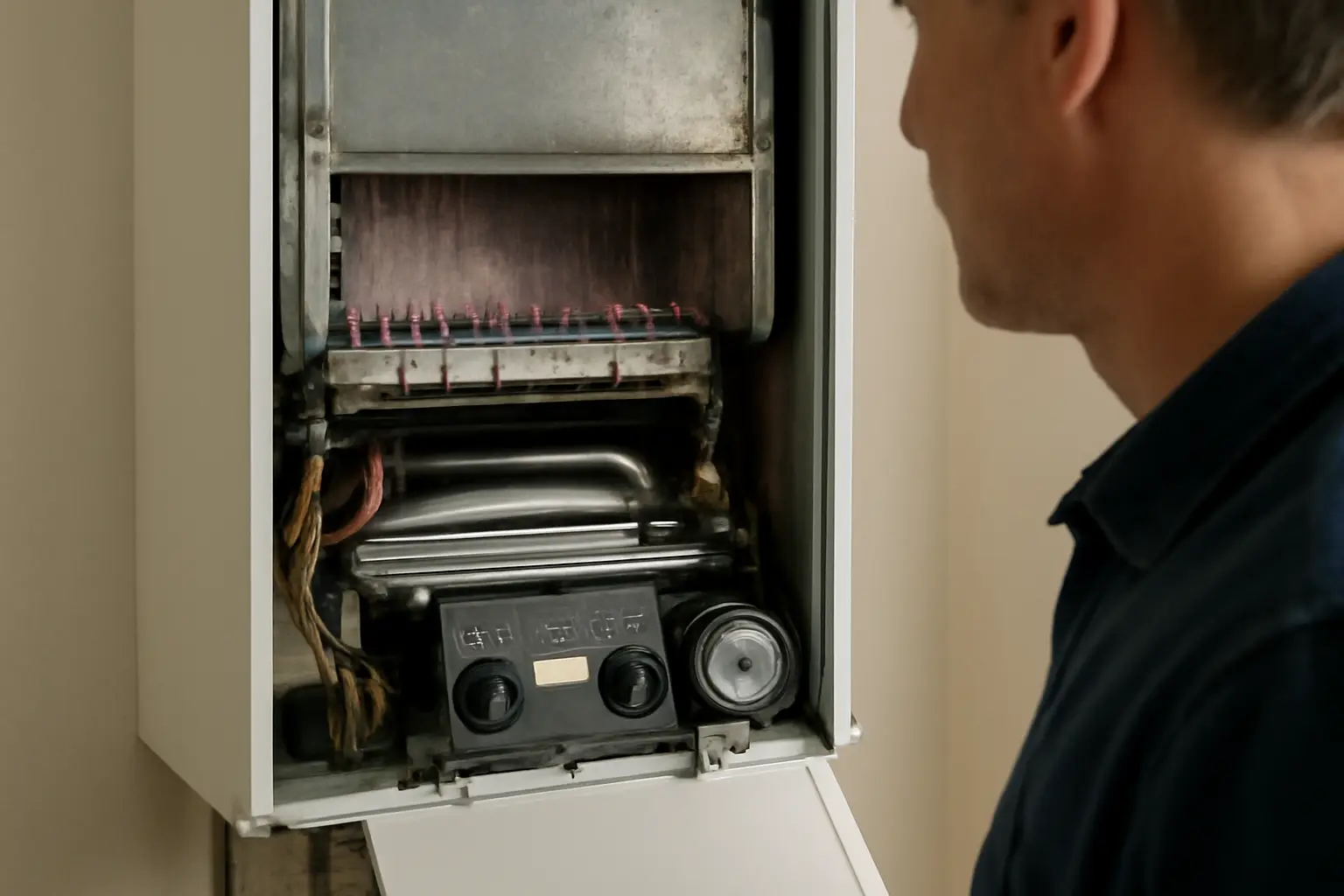

Устройство газового котла: 8 узлов и их работа

Обновлено 4 сентября 2026 г. · Газовые котлы

Устройство газового котла держится на восьми узлах, и понимание каждого помогает разобраться, почему котёл может не запуститься или работать нестабильно. Если разбираться в деталях нет времени — достаточно запомнить главное: газ сжигается в горелке, тепло передаётся через теплообменник, а насос и автоматика следят за тем, чтобы процесс шёл безопасно и без перебоев.

Узлы, которые готовят и сжигают топливо

Горелка

Горелка — место, где газ смешивается с воздухом и сгорает. От её конструкции зависит, насколько равномерно распределяется пламя и насколько эффективно используется топливо. В современных котлах горелки часто модулируемые: мощность подстраивается под текущую потребность в тепле, а не работает по принципу «включено-выключено».

Отличие от соседних узлов в том, что горелка сама по себе не создаёт тепло для отопления — она только сжигает газ. Передачу тепла теплоносителю обеспечивает уже теплообменник.

Газовый клапан и система розжига

Газовый клапан открывает и перекрывает подачу топлива к горелке, а система розжига поджигает смесь газа с воздухом. Раньше в котлах часто стоял постоянно горящий запальник, сейчас чаще применяется электронный розжиг — искра появляется только в момент запуска, что экономит газ.

Эта пара узлов напрямую связана с безопасностью: если клапан не откроется вовремя или искра не появится, автоматика заблокирует подачу газа, чтобы избежать скопления несгоревшего топлива в камере сгорания.

Теплообменник (первичный)

Теплообменник — узел, где тепло от горящего газа передаётся теплоносителю, то есть воде в системе отопления. Обычно это металлическая конструкция с множеством каналов или пластин, увеличивающих площадь контакта с горячими газами.

В одноконтурных котлах теплообменник один и обслуживает только отопление. В двухконтурных моделях, где есть отдельный контур для горячей воды, теплообменников, как правило, два: первичный передаёт тепло от горелки в контур отопления, а вторичный — уже от этого контура к воде для бытовых нужд.

Узлы, которые управляют теплоносителем

Циркуляционный насос

Насос обеспечивает движение теплоносителя по всей системе отопления — от котла к радиаторам и обратно. Без него горячая вода просто оставалась бы в теплообменнике, а батареи оставались холодными.

Насос работает постоянно, пока котёл в режиме отопления, и это отличает его от горелки, которая может периодически отключаться, если температура в системе уже достаточная. Если насос шумит или перестал крутиться, тепло перестаёт равномерно распределяться по контуру.

Расширительный бак

При нагреве вода расширяется, и куда-то этот излишний объём нужно девать — для этого и существует расширительный бак. Внутри него есть мембрана, разделяющая воду и воздушную подушку: вода поступает в бак при расширении и уходит обратно при остывании.

Если бак неисправен или его объём подобран неверно, в системе может расти давление, что приводит к срабатыванию предохранительного клапана и потере теплоносителя. Это один из узлов, который редко ломается сам, но часто требует проверки давления воздуха внутри.

Второй теплообменник (для горячей воды)

В двухконтурных котлах отдельный контур занимается приготовлением горячей воды для кранов и душа, и именно вторичный теплообменник забирает тепло из контура отопления и передаёт его проточной воде. Это отличает двухконтурную схему от одноконтурной, где котёл греет только теплоноситель для радиаторов, а горячую воду обеспечивает отдельный бойлер или её вовсе нет.

Такая схема удобна для квартир и небольших домов, где нет места под бойлер. У больших домов с высоким расходом горячей воды одного вторичного теплообменника может не хватать по производительности, и тогда рассматривают вариант с бойлером косвенного нагрева.

Узлы, которые обеспечивают безопасность и контроль

Электронный блок управления

Это своего рода мозг котла: блок управления считывает показания датчиков температуры, давления, тяги и пламени, и на основе этих данных решает, когда включать горелку, насос, менять мощность или, наоборот, останавливать работу при отклонениях.

Частая ошибка — считать, что вся работа котла сводится только к горелке. На практике безопасную и стабильную работу обеспечивают именно автоматика, датчики, насос и система отвода продуктов сгорания вместе, а не горелка сама по себе. Если блок управления показывает код ошибки, разбираться в его расшифровке стоит по инструкции к конкретной модели или обращаться в сервисную организацию.

Дымоотвод

Дымоотвод, или дымоход, выводит продукты сгорания газа из котла на улицу. В котлах с закрытой камерой сгорания используется коаксиальный дымоход — труба в трубе, где по одному каналу выходят продукты сгорания, а по другому в камеру поступает воздух с улицы для горения.

В котлах с открытой камерой сгорания воздух для горения берётся из помещения, а отвод продуктов сгорания идёт через традиционный вертикальный дымоход с естественной тягой. Выбор типа дымоотвода зависит от конструкции котла и требований к вентиляции помещения, где он установлен — эти требования лучше уточнять в проекте на газификацию или у специализированной организации.

Как всё это работает вместе

Принцип работы газового котла складывается из последовательности действий всех узлов. Холодная вода поступает в котёл, циркуляционный насос подаёт её в теплообменник. Электронный блок управления при этом открывает газовый клапан, система розжига поджигает горелку, и начинается нагрев теплоносителя. Продукты сгорания в это время выводятся через дымоотвод, а расширительный бак принимает избыток объёма воды, возникающий при нагреве.

Если в системе двухконтурная схема, часть тепла дополнительно уходит через вторичный теплообменник на подготовку горячей воды для бытовых нужд. Вся эта цепочка контролируется датчиками, и при малейшем отклонении от нормы — падении давления, потере тяги, перегреве — блок управления останавливает работу котла до устранения причины.
