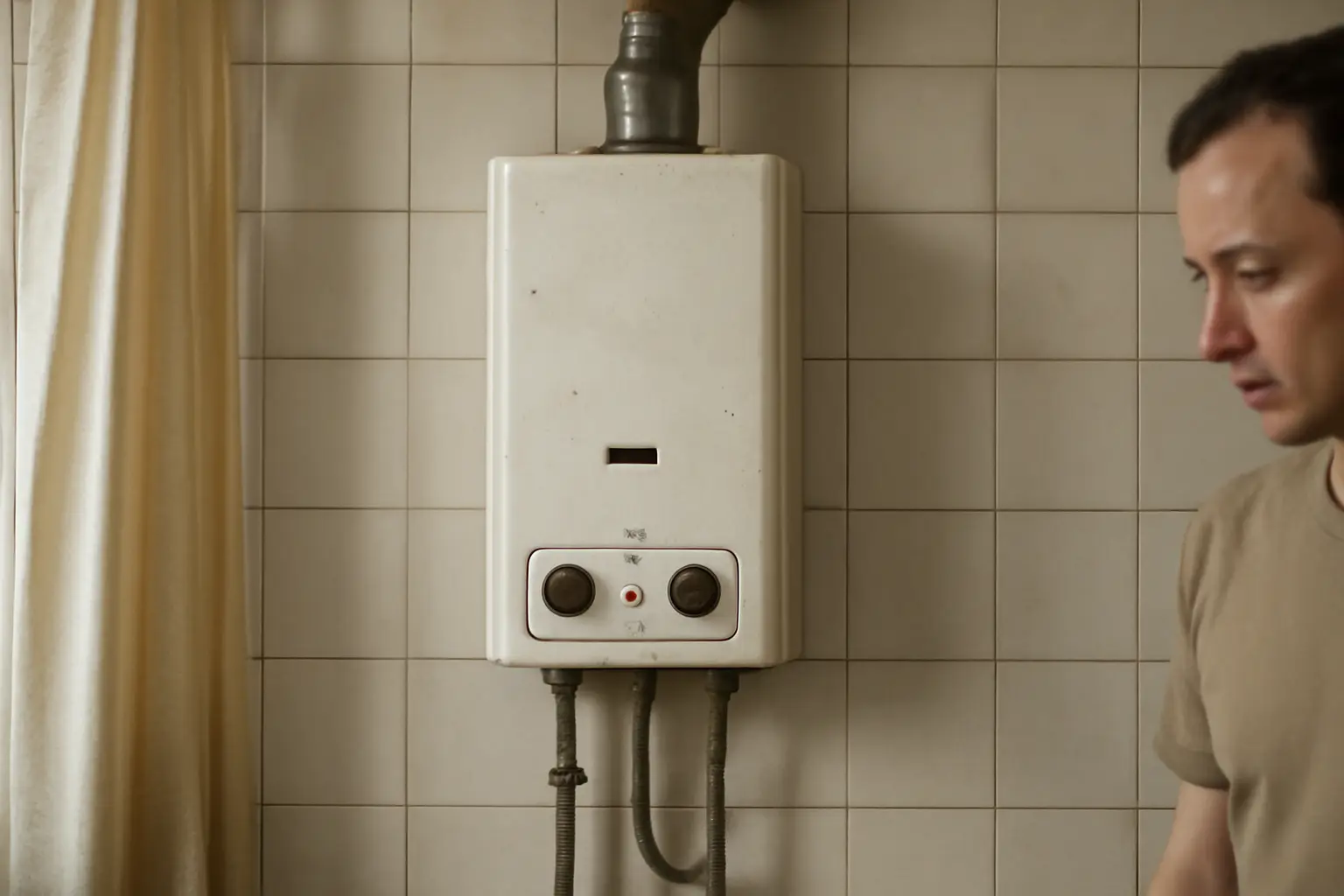

Устройство газовой колонки Нева: разбор по узлам
Газовая колонка Нева — проточный водонагреватель, устройство которого складывается из восьми основных узлов: теплообменника, горелки, камеры сгорания, дымоотвода, водяного блока, газового узла, системы розжига и автоматики безопасности. Для беглого понимания достаточно запомнить три ключевых элемента — теплообменник, горелку и блок автоматики: именно они чаще всего требуют внимания при ремонте или выборе модели. Остальные узлы вспомогательные, но без них колонка не запустится и не будет безопасной.
Узлы, отвечающие за нагрев воды
Теплообменник
Медный змеевик, через который проходит холодная вода и нагревается от пламени горелки. В колонках Нева теплообменник обычно оребрённый — на трубке напаяны тонкие пластины, увеличивающие площадь контакта с горячими газами. Чем плотнее и чище оребрение, тем выше КПД аппарата.
Основная проблема узла — накипь внутри трубки и сажа снаружи. Оба налёта снижают теплопередачу, из-за чего колонка греет воду слабее при том же расходе газа. Осмотр теплообменника — первое, что делают при жалобе на недостаточный нагрев.
Горелка
Ряд инжекторных сопел, через которые газ смешивается с воздухом и подаётся к теплообменнику. От числа и диаметра сопел зависит мощность колонки. В моделях Нева горелка обычно секционная — часть форсунок отключается автоматикой при малом расходе воды, что экономит газ.
Засорение сопел — частая причина неравномерного пламени и хлопков при розжиге. Чистка горелки требуется, если пламя стало жёлтым или неровным вместо голубого.
Камера сгорания
Металлический короб, в котором горит газовоздушная смесь. У колонок Нева камера сгорания открытая — воздух для горения забирается из помещения, а не с улицы, как у турбированных котлов. Это упрощает конструкцию, но требует притока воздуха в помещение и исправной вентиляции.
Именно в камере сгорания расположен датчик тяги, отключающий газ при обратной тяге в дымоходе.
Узлы подачи воды и газа
Водяной узел (гидроблок)
Мембранный или поршневой механизм, реагирующий на поток воды и запускающий подачу газа. Когда открывается кран горячей воды, падение давления в узле сдвигает мембрану, та через шток открывает газовый клапан. Без этого узла колонка не отличала бы момент включения крана от простоя.
Мембрана со временем теряет эластичность, из-за чего колонка либо не запускается при слабом напоре, либо продолжает гореть после закрытия крана. Замена мембраны — типовой ремонт для аппаратов старше пяти-семи лет.
Газовый узел с редуктором
Включает входной клапан, редуктор давления и электромагнитный клапан, управляемый платой. Редуктор стабилизирует давление газа перед горелкой независимо от колебаний в магистрали. В некоторых сериях Нева редуктор совмещён с газовым блоком в один модуль, что упрощает диагностику, но при поломке требует замены всего узла целиком.
Система розжига
В зависимости от серии применяется пьезорозжиг (искра от кнопки, требует постоянно горящего запальника) или электронный розжиг от батареек либо гидрогенератора (искра появляется только при открытии воды). Второй вариант экономичнее по газу, так как не тратит его на постоянный запальник, но зависит от источника питания.
При устройстве газовой колонки Нева с электронным розжигом отдельным узлом идёт блок батарейного питания или гидротурбина, вырабатывающая ток от потока воды. Разряженные батарейки — самая частая причина отказа розжига в таких моделях.
Узлы автоматики и безопасности
Датчик тяги (термопредохранитель дымохода)
Биметаллическая пластина или термопара, установленная над камерой сгорания. При обратной тяге горячие газы нагревают датчик, и он перекрывает подачу газа через несколько десятков секунд. Узел спасает от отравления угарным газом при засорённом или неправильно смонтированном дымоходе.
Датчик ионизации пламени
Электрод, контролирующий наличие пламени по проводимости ионизированного газа в факеле. Если пламя гаснет — например, от порыва ветра в дымоходе — датчик за секунду фиксирует потерю сигнала и плата перекрывает газ. Без исправного датчика ионизации эксплуатация колонки опасна, поэтому узел не подлежит отключению или обходу.
Блок управления (плата)
Электронный модуль, координирующий работу розжига, датчиков и клапанов. В простых механических моделях Нева его роль частично выполняет сама механика гидроблока, но в сериях с электронным розжигом плата — центральный узел, без которого не сработает ни одна защита. При диагностике неисправную плату определяют методом исключения: сначала проверяют батарейки, электроды и проводку, и только потом меняют саму плату.
| Узел | Кому важен при диагностике | Главное отличие |
|---|---|---|
| Теплообменник | При слабом нагреве воды | Страдает от накипи и сажи, определяет мощность нагрева |
| Горелка | При неровном или жёлтом пламени | Секционная конструкция экономит газ при малом расходе |
| Камера сгорания | При запахе газа или гари | Открытого типа, требует притока воздуха в помещение |
| Водяной узел | Если колонка не включается или не гаснет | Реагирует на поток воды мембраной, изнашивается первым |
| Газовый узел с редуктором | При скачках мощности пламени | Стабилизирует давление газа независимо от магистрали |
| Система розжига | При отказе запуска | Пьезо не зависит от батареек, электронная — экономит газ |
| Датчик тяги | При отключении через минуту после запуска | Защита от обратной тяги в дымоходе |
| Датчик ионизации | При самопроизвольном угасании пламени | Отключает газ за секунду при потере пламени |
| Блок управления | Если ничего из простого не помогло | Меняют последним, методом исключения |
При самостоятельном осмотре колонки порядок обычно обратный таблице: сначала проверяют батарейки и подачу воды, затем горелку и теплообменник на загрязнение, и только в последнюю очередь подозревают электронную плату. Такой порядок экономит время и не требует разбора всего корпуса ради проверки одной детали. Если после чистки горелки и замены мембраны неисправность сохраняется, дальнейшую разборку газового узла и датчиков лучше доверить специалисту газовой службы — самостоятельное вмешательство в систему безопасности нарушает условия гарантии и создаёт риск утечки газа.
