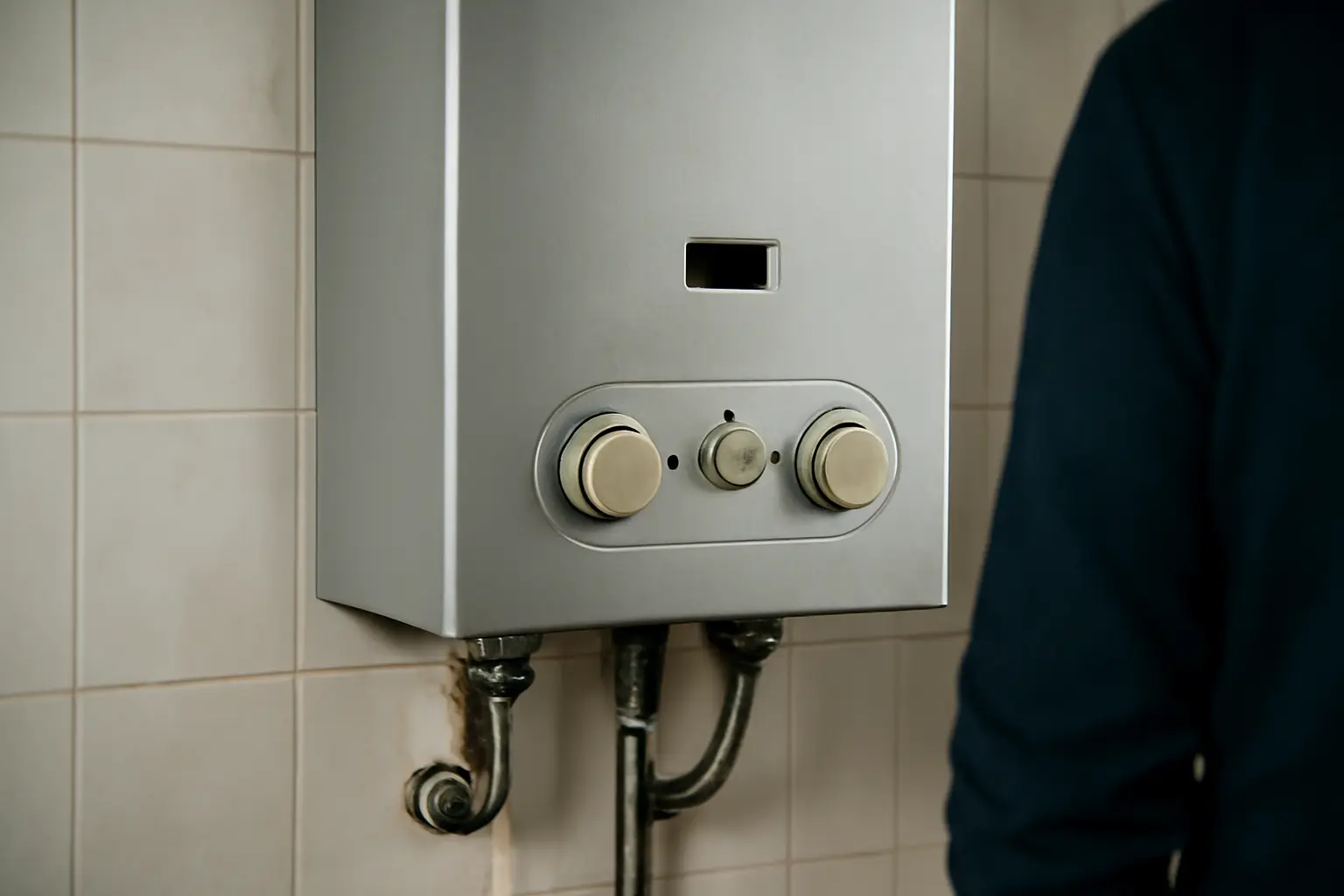

Устройство газовой колонки Оазис
Газовая колонка Оазис — проточный водонагреватель с открытой камерой сгорания, устроенный по классической схеме: газовый узел, горелка, теплообменник, водяной блок и система розжига соединены в единый корпус. Чтобы разобраться в устройстве и найти причину неполадки, узлы осматривают по порядку — от подачи воды до выхода дымовых газов.
С чего начать
- Инструкция к конкретной модели — узлы и маркировка деталей у разных серий Оазис отличаются
- Отвёртка, разводной ключ, шестигранники — крепёж корпуса и панели
- Фонарик для осмотра камеры сгорания и теплообменника
- Перекрытый газовый кран и отключённая подача воды перед вскрытием корпуса
Порядок разбора устройства
- Корпус и лицевая панель. Снимается после отключения газа и воды, крепится на защёлках или винтах по бокам; под панелью открывается доступ ко всем узлам колонки.
- Водяной узел. Находится в нижней части корпуса, включает мембранный или поршневой водяной клапан, который реагирует на поток воды и запускает розжиг; здесь же расположен фильтр-сетка на входе холодной воды.
- Газовый клапан. Соединён с водяным узлом штоком или через электронный блок управления — открывает подачу газа на горелку только при достаточном напоре воды.
- Горелка. Ряд латунных или стальных трубок с форсунками, расположенных под теплообменником; равномерность пламени по всей длине горелки определяет качество нагрева.
- Система розжига. В зависимости от модели — пьезоэлемент с кнопкой, батарейный электророзжиг или гидрогенератор, вырабатывающий искру от напора воды без батареек.
- Теплообменник. Медный змеевик с оребрением над горелкой, по которому проходит вода, нагреваясь от продуктов сгорания; со временем покрывается накипью и сажей.
- Датчики защиты. Термопара или ионизационный электрод контроля пламени, датчик тяги и датчик перегрева — при срабатывании любого из них газовый клапан перекрывает подачу газа.
- Дымоотводящий узел. Верхняя часть корпуса с патрубком для подключения к дымоходу; в моделях с открытой камерой отвод газов зависит от естественной тяги.
Когда разбор не даёт результата
Если после осмотра всех узлов причина неисправности не найдена, а колонка всё равно не разжигается или гаснет, вероятна проблема, не видимая при внешнем осмотре: засор форсунок горелки, потеря герметичности мембраны водяного узла, окисление контактов электроники. В этих случаях дальнейшую диагностику проводит специалист газовой службы — самостоятельная разборка газового клапана и электронного блока управления не рекомендуется из-за риска нарушить настройки давления газа.
Частая ошибка — пытаться определить неисправность только по звуку или запаху без вскрытия панели. Также ошибочно чистить теплообменник абразивными средствами: медное покрытие царапается, и накипь садится быстрее. Ещё одна распространённая ошибка — включение колонки после сборки без проверки герметичности резьбовых соединений газового узла мыльным раствором.
Ещё по теме: Устройство газовой колонки Нева: разбор по узлам и VilTerm S11 в отзывах: 4,65 из 168 оценок и на что жалуются владельцы.
Частые вопросы
Чем устройство колонки Оазис отличается от других марок?
Принципиальная схема одинакова у всех проточных газовых колонок с открытой камерой сгорания. Различия у Оазис касаются типа розжига — часть моделей работает от гидрогенератора без батареек, другие требуют элементов питания или сети 220 В, а также формы теплообменника и расположения датчика тяги.
Как понять, что неисправен именно водяной узел?
Косвенный признак — колонка не разжигается при слабом напоре воды, но запускается при полном открытии крана. Точный диагноз даёт только осмотр мембраны и штока после снятия узла; самостоятельно ремонтировать мембрану без опыта не рекомендуется.
Можно ли почистить теплообменник самостоятельно?
Наружную сторону от сажи можно очистить мягкой щёткой после снятия с корпуса. Внутреннюю накипь удаляют циркуляцией лимонной кислоты или специализированного раствора через штуцеры теплообменника; сильное загрязнение лучше доверить сервисному мастеру, чтобы не повредить трубки.
Почему в разных моделях Оазис разное количество деталей в газовом узле?
Модели различаются по мощности и способу розжига: колонки с электронным управлением содержат дополнительные датчики и блок платы, а механические версии с пьезорозжигом устроены проще и имеют меньше электрических соединений. Точный состав узлов для конкретной модели указан в паспорте изделия.
