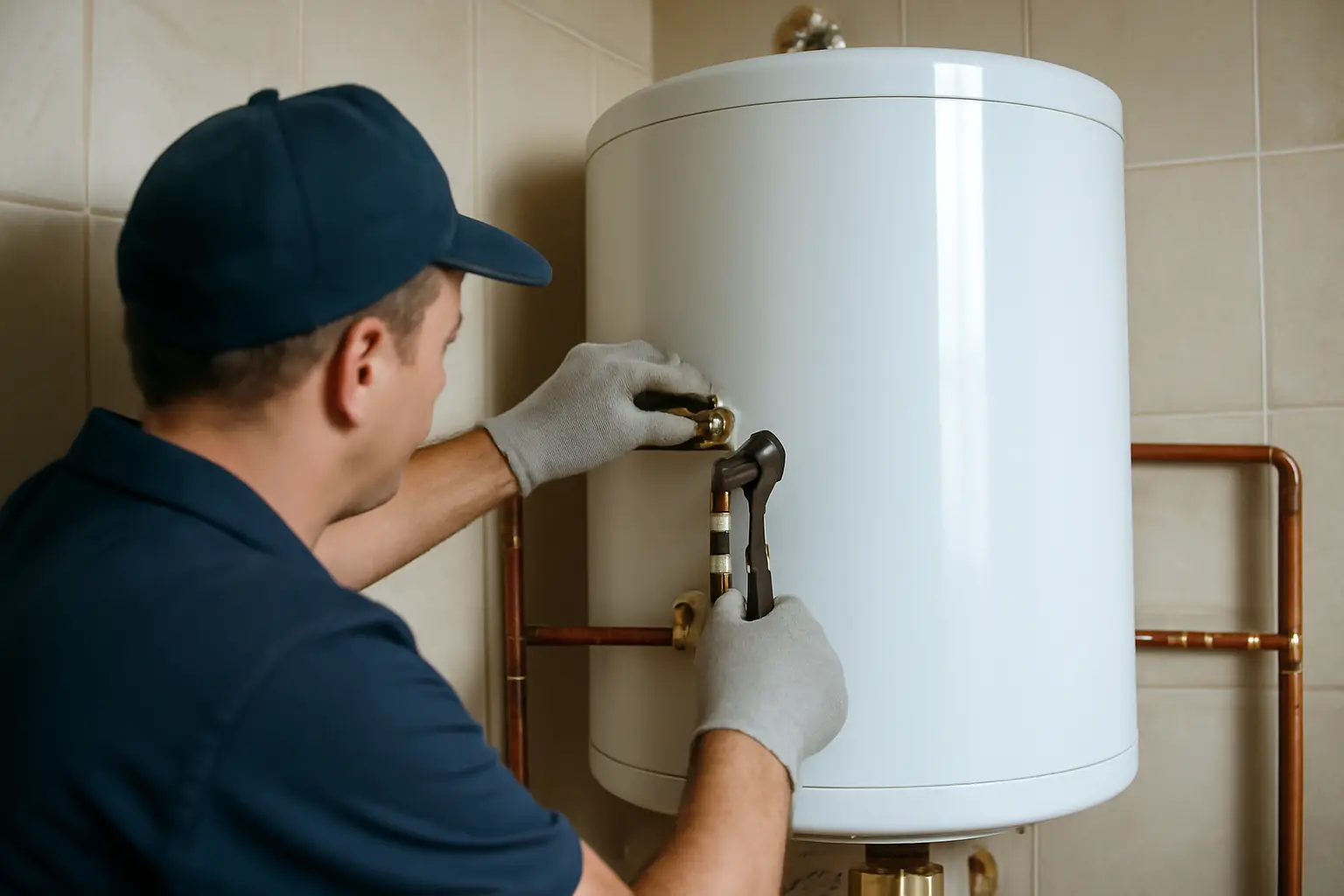

Подключение накопительного бойлера: 8 схем на все случаи

Обновлено 4 сентября 2026 г. · Трубы и монтаж

Для подключения накопительного бойлера существует восемь рабочих схем, которые различаются по трём признакам: как подвести электричество, как обвязать по воде и что делать в нестандартных условиях. Если времени разбираться нет — берите бойлер до 100 литров, подключайте через отдельную линию с УЗО и полный комплект кранов с обратным клапаном. Это универсальный вариант, который подходит для девяти домов из десяти.

По электрической части

Через обычную розетку с заземлением

Подходит для небольших бойлеров на 30—50 литров мощностью до 1,5 кВт, если розетка рядом уже есть и провод в стене сечением хотя бы 2,5 мм². Это самый простой вариант — ничего не штробить, не тянуть новый кабель. Но розетка должна быть с заземляющим контактом и рассчитана на реальную нагрузку, а не просто «стоять для вида». Многие подключают бойлер через переходник или удлинитель — это частая причина плавящихся вилок и запаха гари через полгода.

Через отдельную линию с УЗО

Нужна, если бойлер мощнее 2 кВт или объём больше 80 литров. От щитка тянется отдельный кабель сечением 2,5—4 мм² в зависимости от мощности, ставится свой автомат и обязательно УЗО на 10 или 30 мА. Разница с обычной розеткой не только в надёжности — при пробое изоляции ТЭНа УЗО отключит линию за доли секунды, обычный автомат может не успеть. Расход времени и денег больше, зато это единственный вариант, который реально защищает от удара током в ванной.

Без розетки — напрямую через автомат

Встречается в частных домах и на даче, когда бойлер стоит в подсобном помещении и никто не собирается его переставлять. Провод заводится прямо в клеммную коробку бойлера, розетка не нужна вовсе. Экономит место и убирает лишний контакт, который со временем может окислиться и греться. Минус — при поломке ТЭНа или термостата придётся снимать провод под напряжением у щитка, а не просто выдёргивать вилку, это не всегда удобно и требует навыка.

По водной части

Минимальный набор — тройники без кранов

Самая дешёвая и самая неправильная схема: бойлер врезается в трубу тройниками напрямую, без единого крана. Работает, пока не понадобится снять бойлер на ремонт или замену анода — тогда придётся перекрывать воду во всей квартире или доме. Иногда так делают временно «на первое время», но эта временность растягивается на годы. Если у вас уже так — исправить несложно, но придётся резать трубу заново.

Полный монтажный комплект с обратным клапаном и краном на слив

Правильная база для подключения накопительного бойлера в квартире: на входе холодной воды — обратный клапан (не даёт горячей воде уходить обратно в стояк при отключении холодной), рядом — кран для перекрытия и слива, на выходе горячей — обычный шаровый кран. Обратный клапан обязателен почти всегда: без него при скачках давления горячая вода может «выдавить» в холодный трубопровод соседей, и это не редкость, а типичная жалоба на форумах сантехников. Комплект стоит недорого, а экономит потом много нервов.

С фильтром грубой очистки перед бойлером

Актуально там, где вода из скважины, старого стояка в панельном доме или просто идёт с ржавчиной и песком. Фильтр ставится перед обратным клапаном на входе холодной воды и защищает ТЭН и клапан от засорения. Без фильтра осадок забивает предохранительный клапан, тот начинает капать постоянно, и через год-два бойлер приходится разбирать и чистить полностью. Разница в цене — несколько сотен рублей за сам фильтр, разница в итоге — лишний десяток лет службы бойлера.

В особых условиях

Подключение при слабом или нестабильном давлении

Если давление в трубе скачет или падает ниже нормы (обычно это верхние этажи многоквартирных домов или частный дом со скважинным насосом без гидроаккумулятора), перед бойлером ставят редуктор давления, а иногда и гидроаккумулятор небольшого объёма. Без редуктора предохранительный клапан бойлера будет срабатывать чаще нормы, сливая воду впустую, а сам бак изнашивается быстрее. Это не самая частая ситуация, но именно она чаще всего заставляет переделывать монтаж через год после установки.

Подключение бойлера большого объёма (200 литров и больше)

Такие модели весят с водой 200—250 кг, и это меняет всё: нужна усиленная стена или отдельная подставка, трубы берутся сечением побольше обычного, а линия электропитания рассчитывается на полную мощность ТЭНа без запаса «на всякий случай» — тут запас должен быть заложен изначально. Часто такие баки ставят горизонтально в подвале или техническом помещении, и тогда меняется и обвязка по воде — предохранительный клапан и группа безопасности монтируются по-другому, обычно это уже описано в инструкции конкретной модели, и отступать от неё не стоит.
