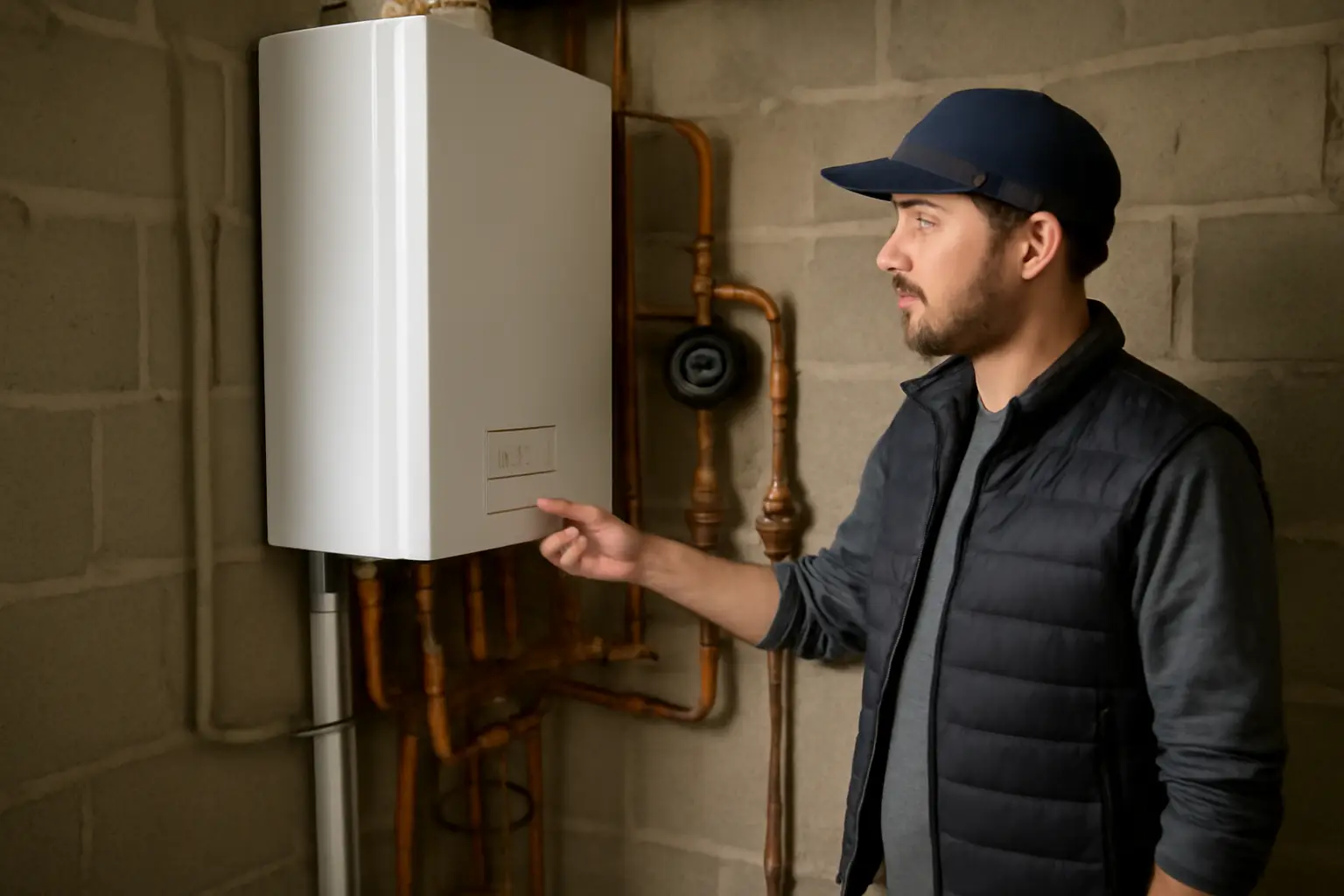

Схема отопления частного дома от газового котла с насосом
Для одноэтажного дома чаще собирают закрытую двухтрубную систему отопления с газовым котлом, циркуляционным насосом и мембранным расширительным баком. Насос ставят на обратной трубе перед котлом, радиаторы подключают параллельно через коллектор или напрямую по двухтрубной разводке — это даёт равномерный нагрев всех комнат независимо от их удалённости от котла.
С чего начать
- Поэтажный план дома с указанием площади и назначения комнат
- Расчёт тепловых потерь дома или ориентировочная мощность котла (100 Вт на м² для утеплённого дома)
- Выбор типа котла: одноконтурный или двухконтурный, настенный или напольный
- Список радиаторов и их предполагаемая мощность по комнатам
- Согласование проекта газоснабжения, если требуется по местным нормам
Порядок сборки схемы отопления
- Определяют мощность котла с запасом 15–20% от расчётных теплопотерь дома. Для одноэтажного дома площадью 100–120 м² обычно достаточно котла на 18–24 кВт.
- Выбирают схему разводки — двухтрубную ленинградку (последовательную) для небольшого дома с 4–6 радиаторами или коллекторную с отдельной подачей на каждый прибор для дома побольше. Коллекторная схема даёт возможность регулировать каждый радиатор отдельно, но требует больше труб и места под распределительный шкаф.
- Устанавливают котёл в отдельном помещении или кухне с соблюдением требований по притоку воздуха и дымоходу. Для настенного котла нужна капитальная стена, для напольного — фундамент под котёл.
- Монтируют группу безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан. Эта группа устанавливается сразу на выходе из котла до первого запорного крана.
- Ставят циркуляционный насос на обратном трубопроводе перед входом в котёл. Направление движения теплоносителя на корпусе насоса должно совпадать с направлением потока в системе — это указано стрелкой на корпусе.
- Устанавливают мембранный расширительный бак на обратной линии после насоса или перед ним, в зависимости от рекомендаций производителя котла. Объём бака берут не менее 10% от общего объёма теплоносителя в системе.
- Разводят трубы к радиаторам, соблюдая уклон для ленинградки или равные длины подводок для коллекторной схемы. На каждый радиатор ставят термостатический вентиль на подаче и запорный кран на обратке для возможности снятия прибора без слива всей системы.
- Заполняют систему теплоносителем через кран подпитки, стравливают воздух через краны Маевского на радиаторах и через автоматический воздухоотводчик у котла.
- Запускают котёл, настраивают температуру теплоносителя и скорость насоса, проверяют равномерность нагрева всех радиаторов через 1–2 часа работы.
Когда схема не работает и частые ошибки
Если система из одной трубы (ленинградка) собрана на дом площадью больше 120 м² или с числом радиаторов больше 6–7, последние приборы в цепочке будут холоднее первых — теплоноситель успевает остыть. В этом случае переходят на коллекторную схему или ставят балансировочные краны на каждый радиатор.
Частая ошибка — установка насоса на подающей трубе сразу после котла. Это увеличивает нагрузку на теплообменник и не рекомендуется большинством производителей котлов; насос должен стоять на обратке перед входом в котёл.
Ошибка при выборе мощности насоса — установка насоса с недостаточным напором для дома с длинной разводкой или большим числом изгибов трубы. Расчёт напора насоса делают с учётом суммарной длины трубопровода и гидравлического сопротивления радиаторов, точную цифру даёт таблица подбора в паспорте насоса.
Расширительный бак часто ставят слишком маленького объёма для системы с большим количеством воды — при нагреве давление растёт быстрее нормы, срабатывает предохранительный клапан и теплоноситель уходит наружу. Объём бака уточняют по паспортным данным или у сервисной организации, устанавливающей котёл.
Отсутствие запорной арматуры на радиаторах не даёт снять прибор для промывки или ремонта без слива всей системы — это увеличивает время и стоимость обслуживания.
Частые вопросы
Можно ли обойтись без циркуляционного насоса в одноэтажном доме
Естественная циркуляция возможна в небольшом доме с короткими трубами большого диаметра и явным перепадом высот между котлом и радиаторами, но насос ускоряет прогрев и делает систему нечувствительной к точности монтажа уклонов. Большинство современных схем с настенными котлами используют насос, встроенный в сам котёл.
Где лучше разместить расширительный бак
Бак ставят на обратной трубе рядом с котлом, в точке с минимальным давлением в системе. Точное место указано в инструкции конкретной модели котла — производители расходятся в рекомендациях.
Какой диаметр труб нужен для одноэтажного дома
Для магистральных труб обычно достаточно диаметра 25–32 мм, для подводок к радиаторам — 16–20 мм. Точный диаметр зависит от расчётного расхода теплоносителя и длины участков, для дома нестандартной планировки расчёт лучше доверить проектировщику.
Нужен ли двухконтурный котёл для схемы с насосом
Двухконтурный котёл нужен только если требуется горячее водоснабжение от того же прибора. Для чистого отопления одноэтажного дома достаточно одноконтурного котла с отдельным бойлером косвенного нагрева при необходимости горячей воды.
