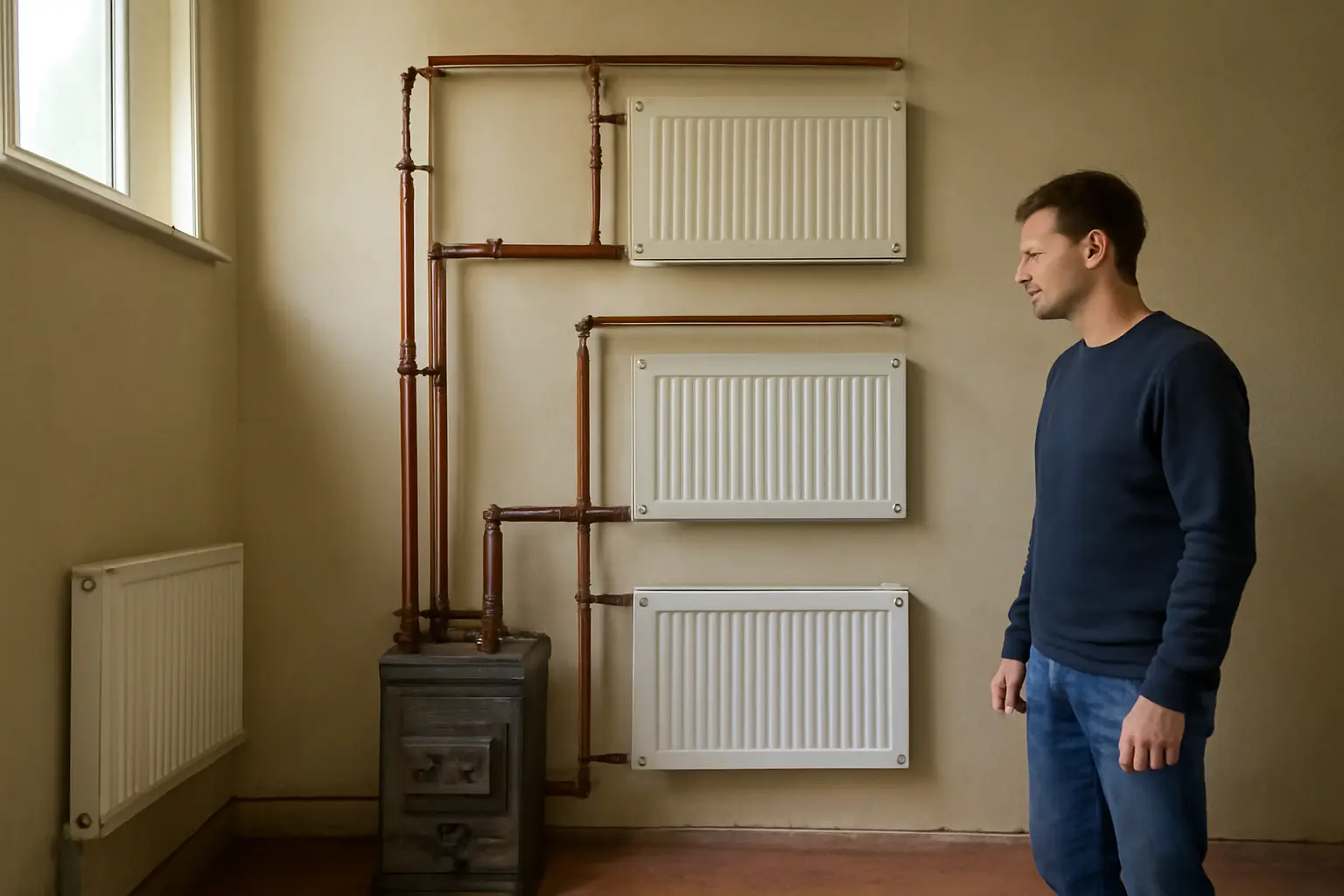

Отопление без насоса в частном доме: схема гравитационной системы
Отопление без насоса в частном доме строится на естественной циркуляции: горячая вода поднимается от котла вверх по стояку, отдаёт тепло в радиаторах и, остывая, стекает обратно к котлу под действием силы тяжести. Для этого нужны трубы большего диаметра, чем в системах с насосом, и уклоны в сторону движения теплоносителя. Схема называется гравитационной или самотёчной, и её главная особенность — весь дом работает без электричества.
От чего зависит работа такой системы
Циркуляция возникает из-за разницы плотности горячей и холодной воды. Чем больше высота между котлом и радиаторами, тем сильнее естественный напор — поэтому котёл почти всегда ставят в самой нижней точке дома, в подвале или приямке. Разводка делается с уклоном 3–5 мм на метр трубы в сторону движения потока, без этого вода будет застаиваться в горизонтальных участках.
Диаметр труб подбирают с запасом: если в насосной системе хватает трубы 20 мм, то в гравитационной на том же участке нужна 25–32 мм. Чем меньше диаметр, тем выше гидравлическое сопротивление, а лишнего давления, которое его преодолеет, здесь просто нет.
Какую схему разводки выбрать
Классический вариант — верхняя разводка с расширительным баком на чердаке или под потолком верхнего этажа. Подающая труба идёт от котла вверх, разводится по дому, опускается к радиаторам, а обратка собирается снизу и возвращается к котлу. Такая схема даёт наибольший естественный напор и считается самой надёжной без насоса.
Двухтрубная система удобнее однотрубной: каждый радиатор получает свою подачу и обратку, регулировка одного прибора не влияет на остальные. В однотрубной системе (ленинградке) без насоса радиаторы в конце цепочки часто остаются холодными, потому что напора не хватает на большое количество последовательных приборов.
Вопросы и ответы
Работает ли гравитационное отопление в двухэтажном доме?
Работает, и даже лучше, чем в одноэтажном: чем больше перепад высот между котлом и верхними радиаторами, тем сильнее естественная циркуляция. Котёл располагают в подвале или на первом этаже как можно ниже, стояк выводят на второй этаж и чердак. Разводку по этажам делают отдельными контурами, чтобы напора хватало на все приборы.
Почему нужен именно расширительный бак открытого типа
Открытый расширительный бак не только компенсирует расширение воды при нагреве, но и служит верхней точкой для завоздушивания системы: через него выходит воздух, который иначе создавал бы пробки в трубах. Закрытые мембранные баки в гравитационных схемах используют реже, потому что без насоса система хуже справляется с удалением воздуха. Бак ставят выше самой верхней точки разводки, обычно на чердаке.
Какой минимальный диаметр труб нужен для естественной циркуляции
Для основного стояка от котла обычно берут трубу 32–40 мм, для разводки по этажу — 25–32 мм, для подключения отдельных радиаторов — 20–25 мм. Точный расчёт зависит от мощности котла, длины контура и количества радиаторов, поэтому для конкретного дома лучше свериться с проектной таблицей или обратиться к специалисту. Заужение диаметра на любом участке резко снижает и без того слабый естественный напор.
Можно ли использовать полипропиленовые трубы
Можно, полипропилен подходит для гравитационных систем не хуже стали. Важно соблюдать нужный диаметр и минимизировать количество поворотов и фитингов — каждое лишнее соединение создаёт сопротивление, которое в безнасосной схеме труднее преодолеть. Уклоны выдерживать в полипропиленовой трубе даже проще, чем в стальной, за счёт гладкой внутренней поверхности.
Что делать, если дальние радиаторы остаются холодными
Чаще всего причина — недостаточный диаметр труб на дальнем участке, завоздушивание или неправильный уклон. Сначала стравливают воздух через краны Маевского на всех радиаторах, начиная с ближних к котлу. Если после этого разница температур сохраняется, проверяют уклон трубы и по возможности переходят на двухтрубную схему вместо однотрубной — она равномернее распределяет тепло.
Подойдёт ли такая схема для дома с газовым котлом с электронным управлением
Сама гравитационная циркуляция не требует электричества, но многие современные газовые котлы с автоматикой и модуляцией горелки без электропитания просто не запустятся, даже если насос не нужен для движения воды. Для полностью автономной от электричества системы нужен котёл с механическим управлением горения — например, простой энергонезависимый газовый или твердотопливный. Модель и требования к питанию нужно уточнять в инструкции конкретного котла.
В чём главные ошибки при монтаже отопления без насоса
Самая частая ошибка — экономия на диаметре труб, скопированном из насосной схемы соседа. Вторая — горизонтальные участки без уклона или с обратным уклоном, из-за которых образуются воздушные пробки. Третья — попытка сделать длинную однотрубную разводку на весь дом: без насоса такая схема почти всегда работает неравномерно, и дальние комнаты остаются холодными даже при исправном котле.
Можно ли позже добавить насос, если естественной циркуляции окажется недостаточно
Да, это стандартное решение. На обратке рядом с котлом ставят циркуляционный насос с байпасом — обводной линией с обратным клапаном или краном. При отключении электричества клапан открывается, и система продолжает работать по гравитационной схеме, а при наличии питания насос ускоряет циркуляцию и повышает эффективность обогрева.
