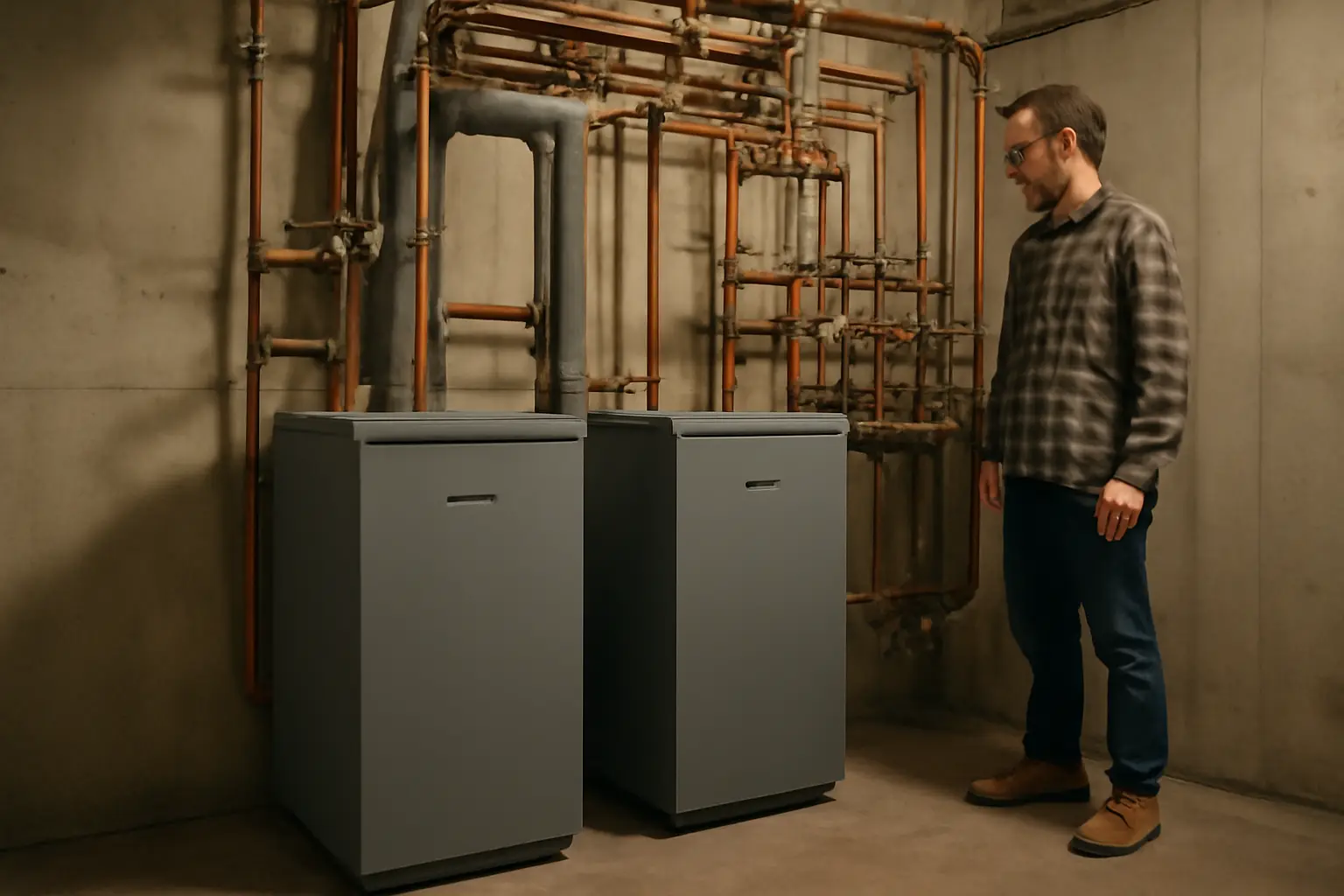

Как подключить два котла в одну систему отопления
Два котла соединяют в одну систему через общий гидравлический коллектор или гидрострелку, а очередность их работы задаёт каскадный контроллер или простая схема приоритета. Прямое подключение «трубу в трубу» без разделяющего узла не работает: котлы начинают спорить за поток теплоносителя и глушат друг друга.
С чего начать
- Схема отопления с указанием мощности каждого котла и общей тепловой нагрузки дома
- Гидравлическая стрелка или коллектор с нужным числом отводов
- Циркуляционные насосы — отдельный на каждый котловой контур
- Обратные клапаны на каждую котловую линию
- Каскадный контроллер или блок автоматики с приоритетом запуска
- Балансировочные и шаровые краны для отсечки каждого котла на обслуживание
Порядок подключения
- Определите роль каждого котла: основной и резервный, или оба работают в каскаде на равных. От этого зависит, нужен ли полноценный каскадный контроллер или подойдёт схема с термостатом приоритета.
- Установите гидрострелку или коллектор в точке, где сходятся котловые контуры и контур потребителей — радиаторов, тёплого пола, бойлера. Она разделяет малый и большой круг циркуляции и снимает гидравлическое сопротивление между котлами.
- Подведите к стрелке подачу и обратку от каждого котла отдельными парами труб. Диаметр труб подбирайте под мощность конкретного котла, а не под суммарную нагрузку — иначе один котёл будет тормозить поток другого.
- На обратной линии каждого котла поставьте обратный клапан. Он не даёт теплоносителю от работающего котла идти через выключенный и остывать в его теплообменнике.
- Смонтируйте циркуляционный насос на контур каждого котла отдельно, а не один общий насос на два котла. Общий насос не различает, какой котёл включён, и гоняет воду через оба контура одинаково.
- Подключите контур потребителей — радиаторы, тёплый пол — к другой паре патрубков стрелки или коллектора со своим насосом. Этот контур не должен напрямую зависеть от того, сколько котлов сейчас работает.
- Установите каскадный контроллер, если котлы одного производителя и поддерживают такой режим. Контроллер сам включает второй котёл при нехватке мощности первого и распределяет наработку часов между ними.
- Если каскадного режима нет, соберите схему на простом приоритете: датчик температуры теплоносителя или воздуха запускает второй котёл через реле, когда первый не справляется с нагрузкой.
- После сборки заполните систему, стравите воздух через краны Маевского на каждом контуре отдельно и запустите котлы по очереди, проверяя, что каждый гонит воду именно по своей паре труб.
Когда схема не сработает и частые ошибки
Подключение двух котлов имеет смысл, если разница в их мощности покрывает реальный сезонный перепад нагрузки — например, летом греет только один котёл на горячую воду, а зимой подключается второй. Если оба котла одинаковой мощности и дом небольшой, проще поставить один котёл побольше: каскад из двух маленьких обходится дороже в монтаже и обслуживании.
Частая ошибка — соединить котлы через обычный тройник без гидрострелки. В этом случае котёл с более сильным насосом продавливает поток через выключенный, тот начинает греться от чужого теплоносителя и врубается на защите или ложно сигнализирует ошибку.
Вторая ошибка — один общий насос на оба котла. Насос рассчитан на суммарное сопротивление контура, и когда работает только один котёл, поток через него оказывается либо слишком слабым, либо избыточным — котёл уходит в перегрев или частые циклы включения-выключения.
Третья ошибка — забыть про обратные клапаны. Без них выключенный котёл превращается в холодный радиатор внутри системы: он забирает тепло у работающего и снижает общую эффективность на 15–25%.
Четвёртая ошибка — смешивать котлы разных производителей в одном каскадном контуре без внешнего контроллера, рассчитанного на разнородное оборудование. Фирменная автоматика одного котла обычно не умеет управлять чужим, и связку приходится собирать на отдельном модуле каскадного регулирования.
Отдельно проверьте дымоходы: у двух котлов должны быть либо раздельные дымоходы, либо один общего сечения, рассчитанный производителем именно на два подключённых прибора. Совместный отвод продуктов горения без расчёта сечения приводит к недостаточной тяге и выбиванию котлов по ошибке розжига.
Частые вопросы
Можно ли подключить газовый котёл и твердотопливный в одну систему?
Да, но через буферную ёмкость, а не напрямую через гидрострелку. Твердотопливный котёл нельзя быстро погасить, поэтому избыток тепла сбрасывается в буфер, а газовый котёл добирает недостающую температуру уже из буферной ёмкости.
Нужен ли отдельный расширительный бак на каждый котёл?
Обычно нет, один расширительный бак на общий контур системы справляется с обоими котлами, если его объём рассчитан на суммарный объём теплоносителя в системе с запасом. Пересчитайте объём бака при добавлении второго котла — старый бак от одноконтурной системы может оказаться мал.
Как распределить, какой котёл работает первым?
В каскадном контроллере это настраивается программно: можно чередовать котлы по наработке часов для равномерного износа или закрепить основным более экономичный по расходу газа. Без контроллера очерёдность обычно задают через приоритет по датчику температуры — первым включается котёл с меньшей минимальной мощностью, чтобы плавнее держать нагрузку в межсезонье.
Сколько стоит обвязка гидрострелкой по сравнению с прямым подключением?
Гидрострелка, обратные клапаны и второй насос увеличивают смету монтажа заметно, точную цифру дадут в местной монтажной организации по вашей схеме. Экономить на этом узле не стоит: переделка обвязки после обнаружения проблем с циркуляцией обходится дороже, чем правильный монтаж с самого начала.
