Подключение электрического котла: порядок работ и требования к сети
Чаще всего электрический котел подключает электрик с допуском по электробезопасности вместе с монтажником отопления: один человек тянет отдельную линию от щита с автоматом и УЗО, второй врезает котел в систему отопления через фильтр и байпас. Разделение задач не формальность — ошибка в электрике на котле мощностью от 6 кВт может привести не просто к выбитому автомату, а к пожару в щитовой. Если котел до 3–5 кВт и однофазный, часть работ реально сделать самостоятельно, но линию до щита и подбор автомата лучше доверить электрику.
Что проверить перед покупкой и монтажом
Сначала нужно узнать, какую мощность может выдержать ваша электросеть. Частный дом с вводом 15 кВт и городская квартира с лимитом 5–7 кВт — это разные истории, и котел на 24 кВт трехфазный в квартиру просто не встанет по мощности ввода. Уточните у энергосбытовой организации разрешенную мощность на объект — без этого расчет сечения кабеля и автомата бессмысленен.
Второй момент — тип сети. Котлы до 6 кВт обычно однофазные (220 В), от 9 кВт и выше чаще трехфазные (380 В). Если в доме нет трехфазного ввода, а нужна мощность 12–15 кВт, придется либо заказывать перевод на три фазы, либо ставить два котла меньшей мощности.
Об этом же: Подключение электрокотла 6 кВт к сети 220В: порядок действий и Подключение электрокотла 6 кВт к сети 220В: схема и порядок работ.
Требования к электропроводке и защите
От главного распределительного щита к котлу тянется отдельная линия — без розеток и других потребителей на этом же кабеле. Сечение подбирается по мощности котла с запасом, а не впритык: экономия на кабеле оборачивается его нагревом и оплавлением изоляции через год-два эксплуатации.
Обязательно устанавливается автоматический выключатель на линию котла и отдельное УЗО с током утечки 30 мА — котел контактирует с водой, и без УЗО риск удара током при пробое ТЭНа реален. Для трехфазных моделей часто ставят еще и дифавтомат или связку автомат+УЗО на каждую фазу. Заземление — отдельная жила, а не соединение через ноль: без нормального контура заземления производитель может отказать в гарантии.
Гидравлическая часть: как котел встает в систему
Перед котлом по ходу воды ставится грязевой фильтр — электрические ТЭНы чувствительны к загрязненному теплоносителю и накипи, забитый фильтр или его отсутствие сокращает срок службы нагревательного элемента вдвое-втрое. После фильтра — запорные краны на подаче и обратке, чтобы можно было снять котел на обслуживание без слива всей системы.
Расширительный бак и группа безопасности (клапан сброса давления, автоматический воздухоотводчик, манометр) должны стоять рядом с котлом, а не где-то в дальнем углу. Циркуляционный насос обычно уже встроен в современные модели, но если система большая и с несколькими контурами, ставят дополнительный насос и гидрострелку.
Порядок подключения электрической части
- Обесточить линию на главном щите, проверить отсутствие напряжения индикатором.
- Проложить кабель нужного сечения от щита до котла в кабель-канале или гофре.
- Установить автомат и УЗО (или дифавтомат) на отдельной линии котла.

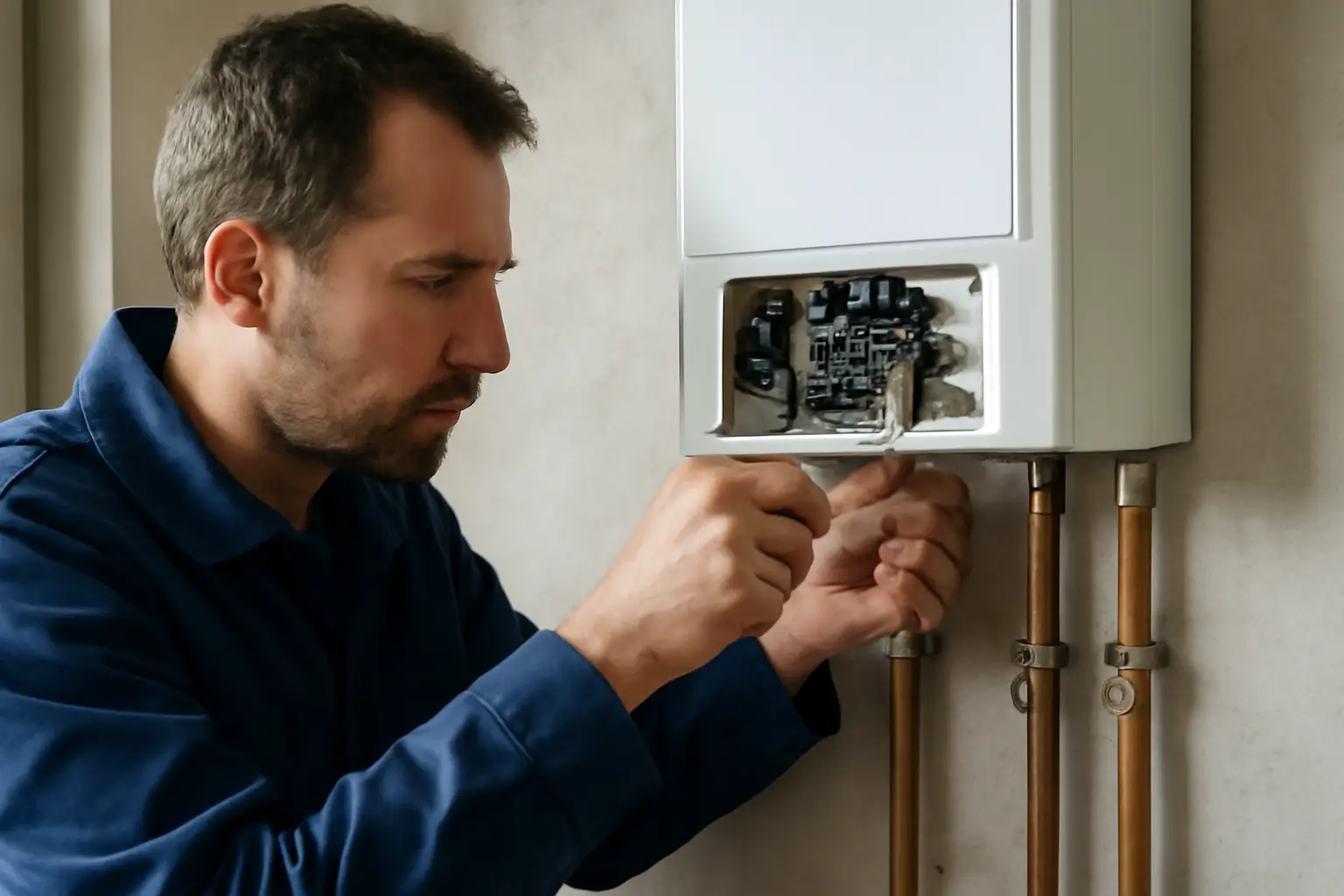

- Подключить кабель к клеммной колодке котла согласно схеме в паспорте — фаза, ноль, земля.
- Проверить затяжку клемм: слабый контакт греется и со временем прогорает.
- Подать напряжение и проверить работу автоматики без включения ТЭНов, если такой режим предусмотрен.
Как подключить электрический котел без ошибок на этом этапе — вопрос внимательности к схеме конкретной модели: у разных производителей нумерация клемм и логика подключения датчиков температуры может отличаться, поэтому паспорт читают до, а не после монтажа.
Первый запуск и настройка автоматики
Перед первым включением система отопления заполняется водой и из нее удаляется воздух через воздухоотводчики на радиаторах и в верхней точке системы. Включать ТЭНы в сухой или воздушной системе нельзя — элемент сгорает почти мгновенно.
После заполнения выставляют рабочую температуру теплоносителя, режим работы (постоянный нагрев, погодозависимый, по таймеру) и, если есть, параметры плавного пуска мощности — это снижает пиковую нагрузку на сеть при старте.
Сводка по мощности, фазности и защите
| Мощность котла | Фазность | Ориентировочный автомат | УЗО |
|---|---|---|---|
| до 3 кВт | 220 В | 16 А | 30 мА |
| 3–6 кВт | 220 В | 25–32 А | 30 мА |
| 6–9 кВт | 220/380 В | 32–40 А (или по фазе) | 30 мА на фазу |
| 9–15 кВт | 380 В | по фазе 16–25 А | 30 мА на каждую фазу |
| от 15 кВт | 380 В | по расчету электрика | по расчету электрика |
Точные значения зависят от модели и длины кабельной линии — таблица дает только порядок цифр для ориентира, расчет делает электрик по факту.
Частые ошибки при монтаже
Самая распространенная — подключение котла в общую линию с другими мощными потребителями (плита, бойлер) без отдельного автомата. Второй частый промах — экономия на сечении кабеля, из-за чего провод греется при полной нагрузке котла. Третья ошибка — запуск ТЭНов без предварительного удаления воздуха из системы. И четвертая — отсутствие заземления или подключение земли через рабочий ноль, что прямо запрещено правилами электробезопасности.
Частые вопросы
Можно ли подключить электрический котел через обычную розетку
Для котлов мощностью до 3 кВт технически возможно, но производители и электрики рекомендуют отдельную линию с автоматом и УЗО в любом случае — розетка и вилка со временем греются под постоянной нагрузкой и становятся источником пожара.
Нужно ли разрешение энергосбыта на установку такого котла
Если суммарная мощность потребления дома превышает разрешенный лимит по договору, потребуется увеличение мощности через энергосбытовую организацию — без этого автомат на вводе будет постоянно отключаться, а в некоторых случаях энергосбыт может выявить превышение и наложить ограничения.
Что делать, если котел включается, но не греет
Первым делом проверяют, заполнена ли система водой и стравлен ли воздух — сухой ход часто блокируется защитой автоматически. Если вода есть, а нагрева нет, вероятная причина — сработала защита от перегрева или неисправен один из ТЭНов, диагностику в этом случае лучше доверить сервисной организации.
Чем трехфазное подключение отличается от однофазного на практике
Трехфазное подключение равномерно распределяет нагрузку по трем линиям, поэтому котел большой мощности не перегружает один провод и не требует чрезмерно толстого кабеля. Минус — нужен трехфазный ввод в доме, который не всегда есть в квартирах и старых частных домах без реконструкции электросети.
