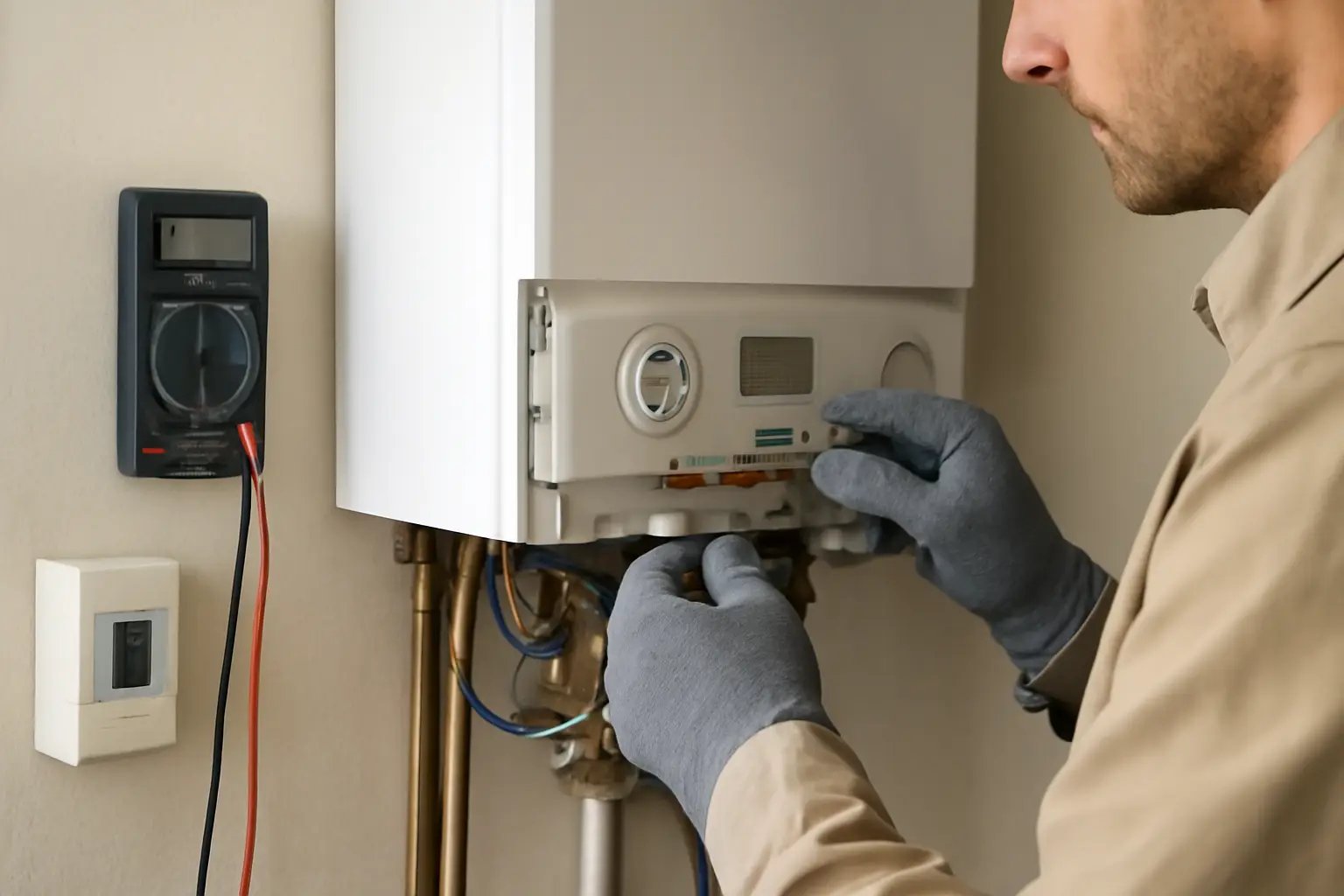

Подключение электрокотла 6 кВт к сети 220В: порядок действий
Электрокотёл на 6 кВт при напряжении 220В потребляет ток около 27 А, поэтому для него нужна отдельная линия от щита с кабелем сечением не менее 6 мм² по меди, автоматом на 32 А и обязательным заземлением. Подключение по упрощённой схеме от обычной розетки для такой мощности не подходит.
С чего начать
- Паспорт и схема подключения конкретной модели котла — у разных производителей клеммы и требования различаются.
- Проверка вводного автомата дома: сеть должна выдерживать дополнительную нагрузку 27 А без перегрузки других потребителей.
- Наличие рабочего заземляющего контура в доме — без него ставить электрокотёл нельзя.
- Медный кабель сечением 6 мм² (трёхжильный, с заземляющей жилой) нужной длины.
- Отдельный автоматический выключатель на 32 А и УЗО с током утечки 30 мА, рассчитанные на ток котла.
Порядок подключения
- Отключите электричество на вводном щите полностью, а не только на нужной линии. Работа под напряжением с силовой линией 6 кВт опасна.
- Проложите отдельный кабель от щита до места установки котла. Линию нельзя объединять с розетками или другими бытовыми приборами — котёл потребляет ток близко к пределу автомата постоянно, а не пиково.
- В щите установите автоматический выключатель на 32 А и УЗО на 30 мА именно на эту линию. Автомат должен стоять до УЗО по направлению от ввода.
- Подключите фазный, нулевой и заземляющий проводники к соответствующим клеммам автомата и УЗО. Цвета проводов и порядок фаз указаны в паспорте котла, ошибка в подключении нуля и фазы может вывести электронику из строя.
- На стороне котла заведите кабель в клеммную коробку согласно схеме на внутренней панели корпуса. Обычно это три клеммы: фаза, ноль, земля — при однофазном подключении на 220В.
- Заземляющий провод подключите к заземляющей шине щита и к корпусу котла отдельным болтовым соединением. Без рабочего заземления включать прибор нельзя ни при каких обстоятельствах.
- Проверьте все соединения на затяжку клемм — плохой контакт при токе 27 А греется и может стать причиной пожара.
- Включите автомат и УЗО, проверьте работу защиты кнопкой тест на корпусе УЗО. Если отключение срабатывает исправно, переходите к первому пуску котла по инструкции производителя.
- После первого запуска проверьте нагрев кабеля и клемм рукой через 20–30 минут работы на полной мощности. Заметный нагрев говорит о плохом контакте или недостаточном сечении провода.
Когда план не подходит и частые ошибки
Если в доме однофазный ввод с автоматом на 25 А или меньше, добавление ещё 27 А от котла перегрузит сеть — тогда линию котла придётся выводить отдельно от общего ввода, а иногда требуется увеличение мощности от энергоснабжающей организации. Это отдельный вопрос, который решается через заявку в сетевую компанию, а не только заменой автомата в щите.
По теме: Подключение электрокотла 6 кВт к сети 220В: схема и порядок работ.
Некоторые модели электрокотлов на 6 кВт выпускаются под трёхфазное подключение 380В — в этом случае нагрузка распределяется по трём фазам и ток на каждой фазе ниже, провод можно взять тоньше. Перед покупкой кабеля и автоматов проверьте в паспорте, на какое напряжение рассчитан именно ваш котёл: однофазная и трёхфазная версия требуют разной схемы и разных материалов.
Частая ошибка — использование алюминиевого кабеля вместо медного. Алюминий при том же сечении хуже проводит ток и быстрее нагревается, для мощности 6 кВт это создаёт риск перегрева соединений. Ещё одна распространённая ошибка — экономия на сечении провода: кабель 4 мм² формально может пропустить нужный ток, но при длинной трассе или плохой вентиляции провода в стене начинает перегреваться, поэтому запас в сечении оправдан.
Отдельная ошибка — установка УЗО без отдельного автомата или наоборот. Оба устройства обязательны на линии такой мощности: автомат защищает от короткого замыкания и перегрузки, УЗО — от утечки тока и поражения человека. Их последовательность в щите тоже важна: автомат ставится ближе к вводу, УЗО — после него, на линии к котлу.
Если после подключения котёл не включается или сразу выбивает автомат, не пытайтесь решить это подбором более мощного автомата — это не устраняет причину, а может привести к перегреву проводки. В таком случае лучше вызвать электрика с допуском для диагностики линии и самого прибора.
Частые вопросы
Можно ли подключить электрокотёл 6 кВт через обычную розетку 16 А?
Нет. Ток котла около 27 А, а розетка и провод на 16 А рассчитаны максимум на 3,5 кВт. Такое подключение перегружает проводку и создаёт риск возгорания, поэтому нужна отдельная линия с автоматом на 32 А.
Какое сечение кабеля нужно для котла 6 кВт на 220В?
Минимум 4 мм² по меди, но с учётом длины трассы и запаса по нагреву многие берут 6 мм². Точное сечение зависит от длины линии и способа прокладки — это лучше уточнить по таблицам допустимых токовых нагрузок или у электрика.
Нужно ли УЗО, если в доме уже стоит общее УЗО на весь щит?
Общее УЗО не заменяет отдельное устройство на линии котла. Правило хорошей практики — ставить УЗО на каждую силовую линию отдельно, чтобы при утечке отключался только один потребитель, а не весь дом.
Что делать, если вводной автомат в доме слабее суммарной нагрузки с котлом?
В этом случае нужно либо снижать общую нагрузку на остальные линии при работе котла, либо обращаться в сетевую организацию для увеличения разрешённой мощности ввода. Самостоятельная замена вводного автомата на более мощный без согласования с сетевой компанией обычно запрещена договором энергоснабжения.
