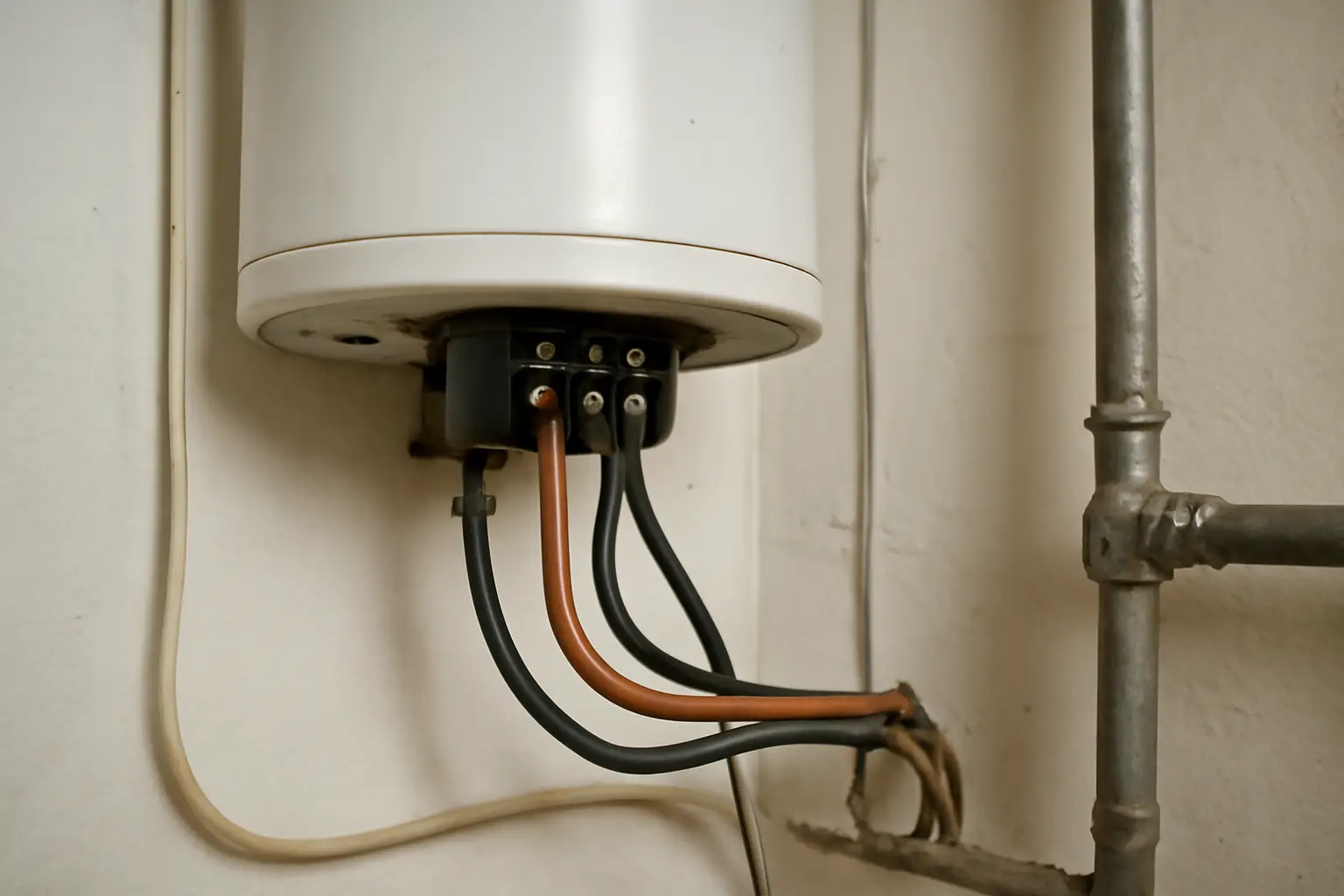

Подключение электрокотла 6 кВт к сети 220В: схема и порядок работ
Электрокотёл мощностью 6 кВт при напряжении 220В потребляет ток около 27 А, поэтому для него нужна отдельная линия от щитка с автоматом на 32–40 А, кабелем сечением не менее 6 мм² по меди и обязательным УЗО. Схема простая: щиток — автомат — УЗО — котёл — заземление, но каждый элемент здесь работает на пределе, и ошибка в сечении провода или номинале защиты приводит к перегреву проводки или срабатыванию защиты при первом же запуске.
Что понадобится
- Кабель ВВГнг или NYM сечением 6 мм² (медь), трёхжильный — фаза, ноль, земля
- Автоматический выключатель на 32 или 40 А с характеристикой С
- УЗО на 40 А с током утечки 30 мА (или дифавтомат аналогичного номинала)
- Контур заземления или подключение к существующей шине РЕ в щитке
- Клеммы, наконечники под кабель, отвёртка с индикатором напряжения, мультиметр
Порядок подключения
- Проверьте паспорт котла: там указан точный ток потребления и рекомендуемое сечение кабеля производителем. Для 6 кВт цифры почти всегда совпадают с расчётными 27 А, но у отдельных моделей норматив жёстче — сверьтесь на всякий случай.
- Проложите отдельную линию от главного щитка до места установки котла. Тянуть провод от розетки на кухне или от общей группы освещения нельзя — линия должна быть выделенной, без промежуточных потребителей.
- Установите в щитке автоматический выключатель на 32–40 А. Номинал зависит от паспортных данных котла: если производитель указывает пусковой ток выше расчётного, берите автомат с запасом, но не более 40 А, иначе кабель 6 мм² не защищён.
- После автомата поставьте УЗО на 30 мА. Оно защищает от утечки тока на корпус, что особенно важно для приборов с ТЭНами, работающими в воде.
- Подключите заземляющий проводник к контуру заземления дома или к шине РЕ в щитке. Электрокотёл без заземления работать не должен — это не рекомендация, а требование безопасности при работе с нагревательными элементами.
- Проведите кабель к котлу, оставив запас 15–20 см на подключение. Подключите фазу, ноль и землю к соответствующим клеммам в блоке управления котла согласно маркировке в инструкции.
- Затяните все клеммные соединения с усилием, указанным производителем, или до отказа отвёрткой с ограничением момента — слабый контакт на токе 27 А греется и со временем прогорает.
- Перед первым включением проверьте мультиметром отсутствие короткого замыкания между фазой и нулём, фазой и землёй. Затем включите автомат, УЗО и запустите котёл в тестовом режиме.
Когда эта схема не подходит и частые ошибки
Если в доме однофазный ввод и на нём уже висят электроплита, бойлер и другая мощная техника, суммарная нагрузка может превышать разрешённую вводным автоматом мощность. В этом случае до установки котла проверьте номинал вводного автомата и общую нагрузку дома — иначе будет постоянно отключаться защита на входе, а не на линии котла.
Частая ошибка — экономия на сечении кабеля. Берут 4 мм² вместо 6 мм², ссылаясь на то, что "и так работает". Работает до тех пор, пока котёл не выйдет на полную мощность в морозы, после чего изоляция кабеля начинает греться, а иногда и плавится в местах соединений.
Вторая ошибка — установка автомата без УЗО или дифавтомата. Электрокотёл контактирует с водой, и при повреждении ТЭНа или изоляции обмоток утечка тока на корпус без УЗО не отключится, а человек, коснувшийся корпуса, может получить удар.
Третья ошибка — подключение через удлинитель или переносной кабель "на время", которое потом растягивается на месяцы. Переносной провод не рассчитан на постоянную нагрузку 27 А, и контакты в вилке и розетке для такой мощности не предназначены.
Четвёртая ситуация, когда план не работает буквально — если в доме старая алюминиевая проводка сечением 2,5–4 мм². Такую линию для котла 6 кВт использовать нельзя, нужна новая медная линия от щитка, без вариантов с переходом на алюминий по пути.
Частые вопросы
Можно ли подключить котёл 6 кВт через обычную розетку 16 А?
Нет. Расчётный ток котла около 27 А, а розетка и вилка на 16 А рассчитаны максимум на 16 А длительной нагрузки. Нужна прямая клеммная схема подключения, без розетки, либо силовая розетка на 32 А промышленного типа, если производитель котла это допускает.
Нужен ли трёхфазный ввод для котла 6 кВт?
Для мощности 6 кВт однофазной сети 220В достаточно, трёхфазное подключение 380В обычно требуется для котлов от 9 кВт и выше. Уточните в паспорте конкретной модели: некоторые производители выпускают версии на 6 кВт сразу с трёхфазным подключением для снижения тока на фазу.
Какой автомат ставить — С или D?
Для электрокотла подходит характеристика С — она рассчитана на умеренный пусковой ток нагревательных элементов. Характеристика D избыточна и обычно применяется для двигателей с большим пусковым током, а не для ТЭНов.
Что делать, если автомат выбивает сразу при включении котла?
Сначала проверьте, не перепутаны ли фаза и ноль на клеммах котла, и не задет ли корпус проводником при подключении. Если соединения в порядке, а автомат всё равно срабатывает, отключите котёл от сети и обратитесь в сервисную организацию — возможен пробой изоляции ТЭНа, который своими силами лучше не диагностировать.
