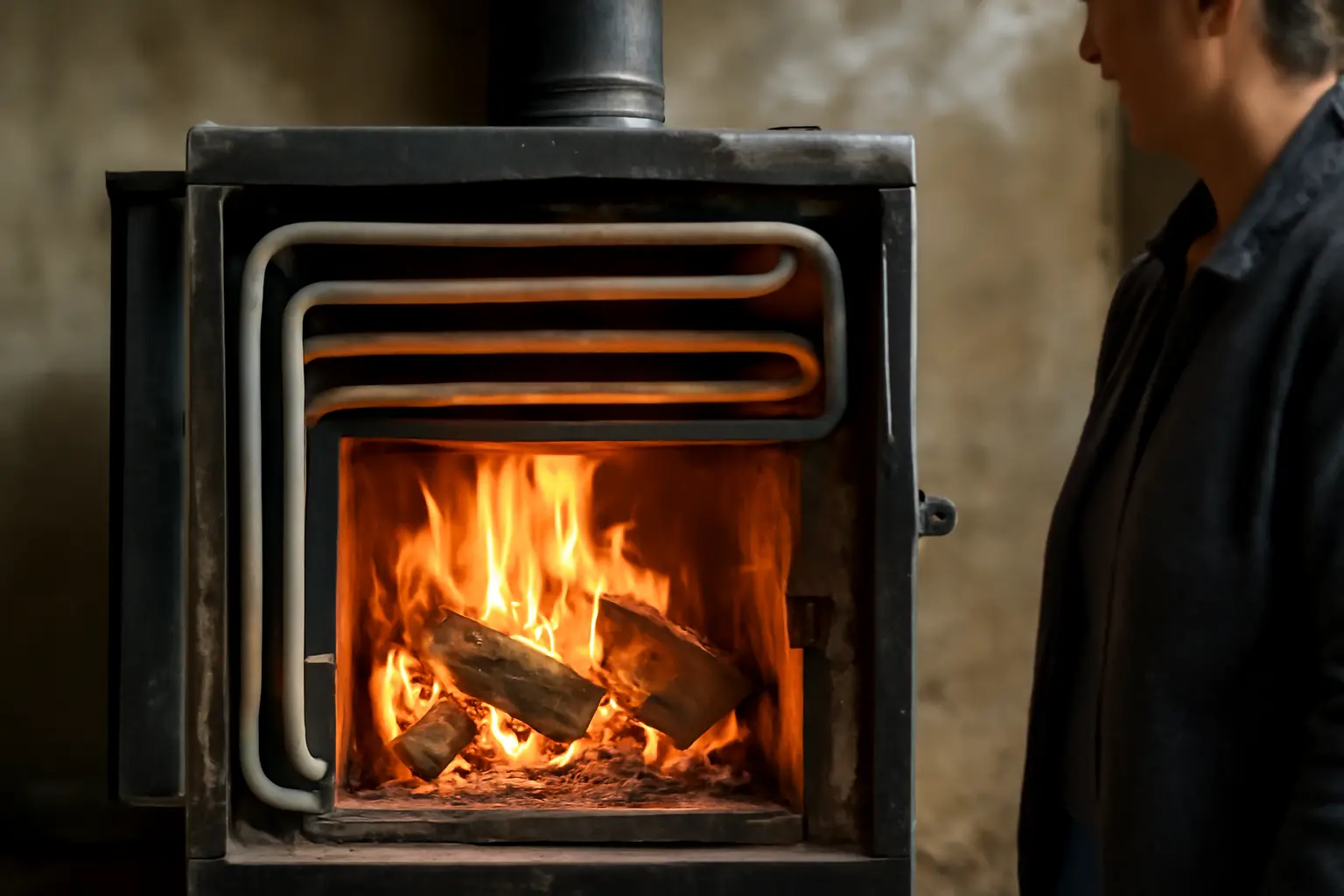

Принцип работы твердотопливного котла отопления
Твердотопливный котёл работает на прямом сжигании топлива в камере, где выделяется тепло и передаётся воде через теплообменник, а затем горячая вода расходится по системе отопления. Горение поддерживается за счёт подачи воздуха через поддувало или наддув, а тяга уносит дымовые газы через дымоход. Чем точнее регулируется приток воздуха, тем стабильнее горит топливо и тем меньше его расходуется.
Устройство и основные узлы
Корпус котла разделён на две зоны: топку, где горит дрова, уголь или брикеты, и водяную рубашку — полость с теплообменником, окружающую топку. Между ними стоит колосниковая решётка, через которую проходит воздух и просыпается зола. Снизу расположен зольник — ящик для сбора остатков горения, который периодически чистят.
Ещё по теме: Твердотопливный котел: принцип работы простыми словами.
Дымовые газы после сгорания топлива уходят через дымоход, создающий естественную тягу. У котлов с наддувом тягу обеспечивает вентилятор, который подаёт воздух под давлением и позволяет точнее регулировать интенсивность горения.
Как происходит горение топлива
Процесс делится на три стадии. Сначала топливо прогревается и начинает выделять летучие вещества — этот этап требует подачи воздуха снизу, через колосники. Затем начинается активное горение с максимальным выделением тепла. На финальной стадии дотлевают угли, тепловая мощность падает.
В классических котлах прямого горения вся камера прогревается сразу, и топливо сгорает довольно быстро — заправки хватает на 4–8 часов. В пиролизных моделях процесс разделён: в верхней камере дерево тлеет при ограниченном доступе воздуха и выделяет горючий газ, который дожигается в нижней камере при высокой температуре. Это увеломает время работы на одной загрузке до 10–12 часов и повышает КПД.
Регулировка мощности и температуры
Ручные модели регулируют горение заслонкой поддувала: чем шире открыта, тем интенсивнее подача воздуха и выше температура. Более современные котлы оснащены механическим терморегулятором на цепной тяге — при повышении температуры воды заслонка автоматически прикрывается.
Котлы с наддувом управляются электронным блоком: датчик температуры теплоносителя подаёт сигнал вентилятору, тот меняет обороты и точнее держит заданный режим. Такая система экономит топливо и снижает риск перегрева.
Теплообмен и передача тепла в систему
Тепло от горящего топлива передаётся воде через стенки теплообменника — стальные или чугунные. Чугунные секции медленнее нагреваются, но дольше держат тепло и меньше подвержены коррозии от резких перепадов температуры. Стальные быстрее откликаются на изменение мощности горения, но чувствительны к конденсату при работе на низких температурах обратки.
Нагретая вода циркулирует по контуру отопления самотёком (в системах с естественной циркуляцией) или с помощью насоса. От скорости циркуляции зависит равномерность прогрева радиаторов и температура самого котла.
Роль дымохода и тяги
Без устойчивой тяги топливо горит плохо — не хватает кислорода, появляется дым в помещении, падает КПД. Высота дымохода, его сечение и утепление напрямую влияют на силу тяги. Для котлов с естественной тягой минимальная высота трубы обычно указана в паспорте изделия — как правило, не менее 4–5 метров от колосника до устья, но точное значение нужно смотреть в инструкции конкретной модели.
Котлы с наддувом менее требовательны к высоте дымохода, потому что тягу создаёт вентилятор, а не разница давлений в трубе.
Сравнение типов твердотопливных котлов
| Тип котла | Время работы на загрузке | КПД | Особенность |
|---|---|---|---|
| Классический (прямое горение) | 4–8 часов | 65–75% | Простая конструкция, недорогой |
| Пиролизный | 8–12 часов | 80–90% | Требует сухого топлива, дороже |
| С наддувом (автоматика) | 12–24 часа на пеллетах | 85–92% | Электронное управление горением |
| Шахтный (длительного горения) | 24–48 часов | 75–85% | Большой бункер для топлива |
Частые вопросы
Почему котёл дымит в топочную, а не в дымоход?
Причина обычно в слабой тяге — засорён дымоход, он слишком короткий или не утеплён, из-за чего газы остывают и хуже поднимаются. Реже проблема в перекрытой задвижке или обратной тяге из-за ветра, для чего на дымоход ставят дефлектор.
Что выгоднее — классический котёл или пиролизный?
Пиролизный экономичнее по расходу дров и реже требует подкладки топлива, но стоит дороже и капризен к влажности древесины — сырые дрова резко снижают его КПД. Классический котёл проще в обслуживании и терпимее к качеству топлива.
Можно ли топить углём в котле, рассчитанном на дрова?
Уголь даёт более высокую температуру горения и требует прочной колосниковой решётки, рассчитанной на такую нагрузку. В инструкции к котлу обычно указано, какие виды топлива допустимы — использование неподходящего угля может прожечь решётку раньше срока.
Почему теплоноситель быстро остывает после прогорания загрузки?
Это нормальная особенность твердотопливных котлов без буферной ёмкости: мощность падает вместе с угасанием топлива. Для сглаживания перепадов температуры в систему часто добавляют теплоаккумулятор — бак, который запасает избыточное тепло во время активного горения и отдаёт его после.
