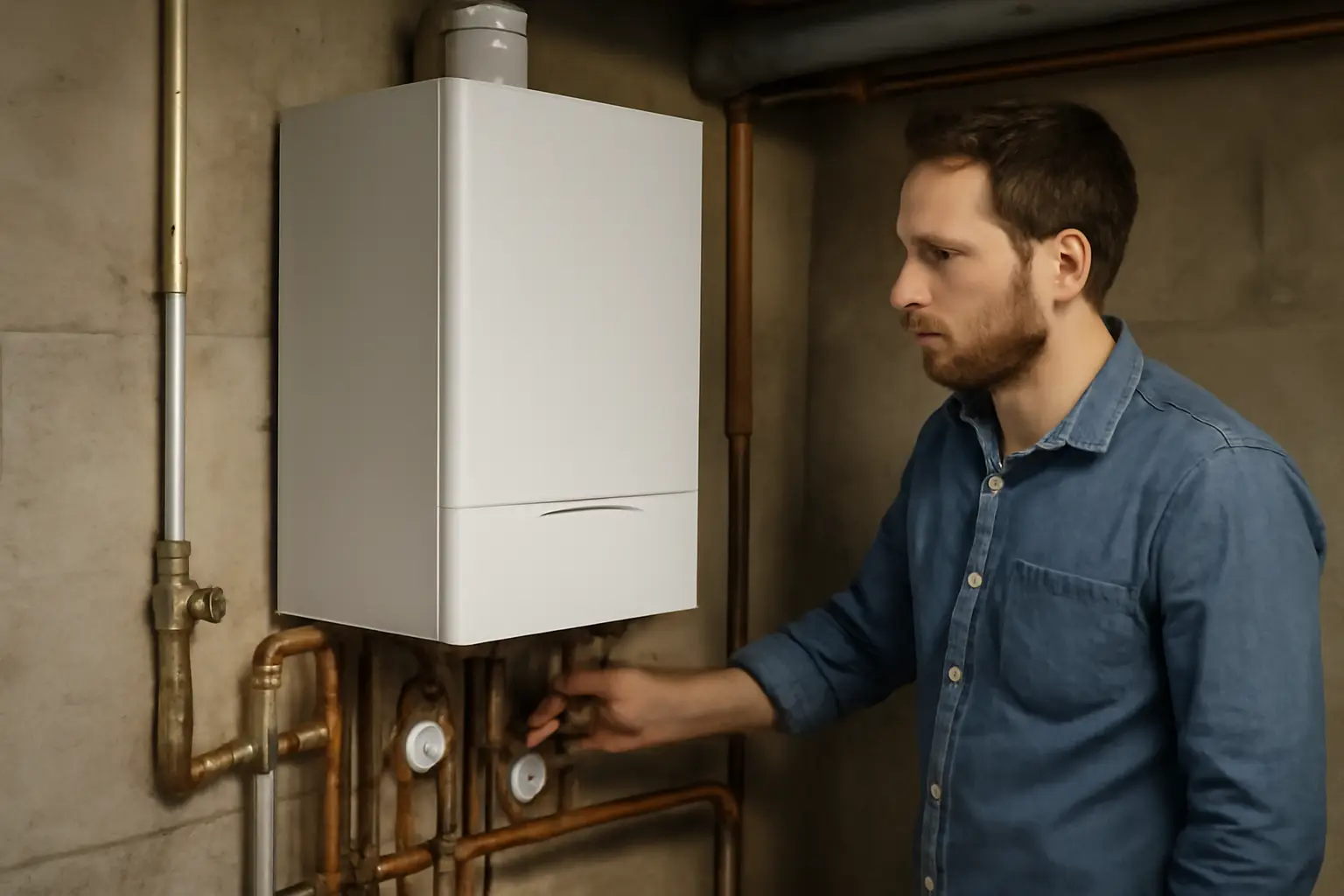

Схема подключения двухконтурного газового котла в частном доме
Схема подключения двухконтурного газового котла в частном доме включает пять обязательных узлов: газовую магистраль с запорным краном и фильтром, контур отопления с расширительным баком и группой безопасности, линию ГВС с подключением к водопроводу, дымоход для отвода продуктов горения и электропитание для розжига и электроники. Порядок монтажа регламентирован СП 62.13330 и СП 60.13330, а итоговую схему обвязки утверждает газовая служба перед пуском котла.
Подключение к газовой магистрали
От общего газового стояка или подземного ввода к котлу прокладывают трубу через запорный кран, установленный на расстоянии не более 1,5 м от прибора. После крана монтируют фильтр грубой очистки — он защищает горелку от окалины и мусора в трубе. Диаметр подводки зависит от мощности котла: для моделей до 24 кВт обычно достаточно трубы 1/2 дюйма, для более мощных агрегатов — 3/4 дюйма. Соединения на резьбе герметизируют льном с пастой или фум-лентой, рассчитанной на газ. Сварные швы и резьбовые узлы проверяют мыльным раствором на утечку — открытое пламя для этого не используют.
Обвязка контура отопления
На выходе из котла в контур отопления устанавливают группу безопасности: манометр, автоматический воздухоотводчик и предохранительный клапан, срабатывающий при давлении выше 3 бар. Рядом монтируют расширительный бак — мембранный, объёмом от 8 до 12 % от общего объёма теплоносителя в системе. Циркуляционный насос ставят на подающей или обратной линии в зависимости от инструкции производителя, чаще — на обратке, где температура ниже и насос служит дольше. На входе перед котлом обязателен грязевик или фильтр-грязеуловитель: без него теплообменник забивается взвесью из старых радиаторов за один-два отопительных сезона.
Подключение линии ГВС
Двухконтурный котёл включает горячую воду через пластинчатый теплообменник, который встроен в корпус. Холодная вода из водопровода подаётся на вход через фильтр механической очистки, обязательно с редуктором давления, если в сети скачки выше 6 бар. На выходе горячей воды ставят обратный клапан, предотвращающий заброс холодной воды в контур при перепадах давления. Если в доме несколько точек разбора — кухня, ванная, санузел на втором этаже — рекомендуется циркуляционная линия ГВС с отдельным малым насосом: без неё вода на дальних точках идёт горячей только через 20–40 секунд ожидания.
Дымоход и приток воздуха
Для котлов с закрытой камерой сгорания (турбированных) используют коаксиальный дымоход — труба в трубе, где по внешнему контуру забирается воздух с улицы, а по внутреннему отводятся продукты горения. Такой дымоход выводят через стену или крышу, минимальная длина горизонтального участка — от 0,3 м, максимальная зависит от модели и указана в паспорте котла. Для атмосферных котлов с открытой камерой нужен отдельный дымоход вертикального типа и приток воздуха в помещение через решётку в двери или отдельный канал: без притока горелка "задыхается" и котёл уходит в аварию по недостатку воздуха.
Электропитание и автоматика
Котёл подключают к отдельной линии через автоматический выключатель на 16 А и устройство защитного отключения (УЗО) на 30 мА. Розетку монтируют с заземляющим контактом — без заземления электронный блок управления чаще выходит из строя от наводок. Если в доме перепады напряжения, между розеткой и котлом ставят стабилизатор: скачки от 150 до 260 В — частая причина отказа платы управления в сельской местности со старыми линиями электропередач.
Сводная таблица узлов обвязки
| Узел системы | Основные элементы | Типичная ошибка монтажа |
|---|---|---|
| Газовая линия | Кран, фильтр, гибкая подводка | Отсутствие фильтра перед горелкой |
| Контур отопления | Группа безопасности, расширительный бак, насос, грязевик | Бак слишком малого объёма для системы |
| Линия ГВС | Фильтр, редуктор давления, обратный клапан | Нет редуктора при высоком давлении в сети |
| Дымоход | Коаксиальная труба или вертикальный канал плюс приток | Уклон дымохода в сторону котла, а не наружу |
| Электропитание | Автомат 16 А, УЗО 30 мА, заземление | Подключение без заземляющего контакта |
Частые ошибки при монтаже
Чаще всего страдает узел ГВС: монтажники забывают редуктор давления, и теплообменник за пару лет забивается накипью из-за скачков потока. Вторая распространённая ошибка — экономия на грязевике в контуре отопления, особенно при подключении котла к старой системе труб и радиаторов. Третья — неправильный уклон дымохода: конденсат должен стекать наружу, а не обратно в котёл, иначе теплообменник корродирует изнутри за один сезон. Четвёртая ошибка — установка расширительного бака слишком малого объёма, из-за чего клапан безопасности постоянно сбрасывает давление и теплоноситель уходит быстрее нормы.
Частые вопросы
Можно ли подключить двухконтурный котёл самостоятельно?
Обвязку по отоплению и ГВС можно смонтировать своими силами, если есть навык работы с трубами и пониманием схемы. Подключение к газовой магистрали и пуск котла в работу выполняет только специалист газовой службы или сертифицированной организации — это требование действует независимо от квалификации хозяина дома.
Нужен ли обратный клапан на линии ГВС?
Да, обратный клапан ставят на выходе горячей воды почти всегда, кроме случаев, когда его функцию уже выполняет узел внутри самого котла — это уточняют в инструкции к конкретной модели. Без клапана при падении давления в контуре ГВС холодная вода может попасть в горячую линию и наоборот.
Чем отличается обвязка настенного котла от напольного?
У настенных моделей группа безопасности, насос и расширительный бак чаще уже встроены в корпус, и монтажнику остаётся только подвести трубы. Напольные котлы обычно требуют отдельной установки этих узлов снаружи, что увеличивает объём работы и количество точек соединения, а значит и вероятность течи при некачественном монтаже.
Что делать, если после подключения котёл не набирает давление в контуре ГВС?
Сначала проверяют, открыт ли кран подачи холодной воды на входе, и не засорился ли фильтр механической очистки перед теплообменником. Если фильтр чист, а давление всё равно не растёт — проверяют редуктор давления и обратный клапан на предмет заклинивания. Когда причина не найдена самостоятельно, вызывают сервисного специалиста: разбирать пластинчатый теплообменник без опыта не рекомендуется, есть риск повредить прокладки.
