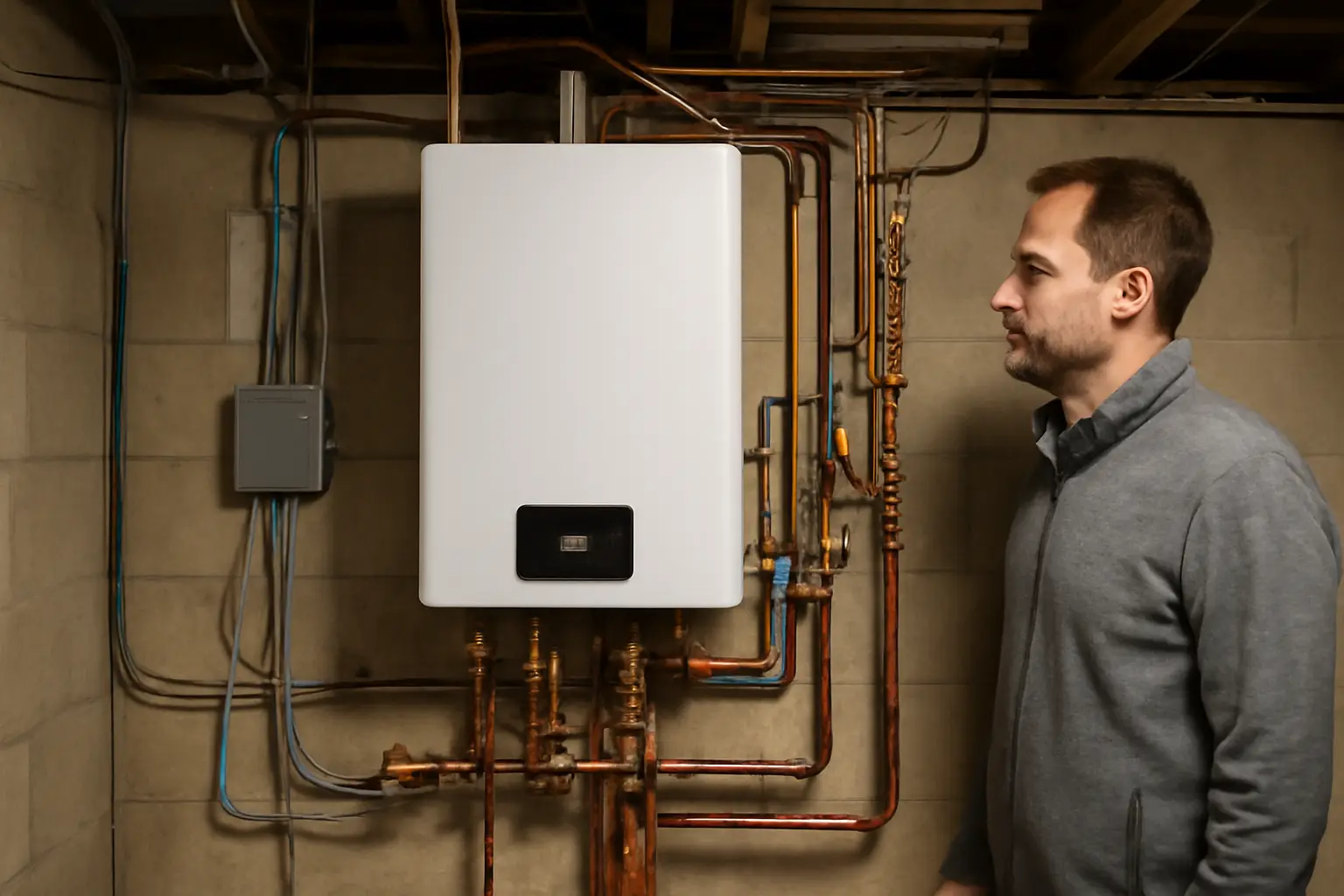

Схема подключения электрокотла в частном доме
Схема подключения электрокотла для частного дома зависит от его мощности: агрегаты до 12 кВт работают от однофазной сети 220 В через отдельный автомат и УЗО, а котлы от 15 кВт и выше требуют трёхфазного подключения 380 В с раздельной защитой на каждую фазу. Кроме электрической части, в схему входит гидравлическая обвязка — подключение к трубам отопления, группа безопасности, расширительный бак и циркуляционный насос, который у большинства моделей встроен в корпус.
Коротко:
- Мощность котла определяет тип сети: до 12 кВт — 220 В, выше — 380 В.
- Кабель, автомат и УЗО подбираются по паспортной мощности с запасом, а не «на глаз».
- Заземление обязательно — без него котёл нельзя вводить в эксплуатацию.
- Гидравлическая часть требует группы безопасности и обратного клапана, даже если насос встроенный.
Электрическая часть: кабель, автомат, УЗО
Сечение кабеля рассчитывают по мощности котла и напряжению. Для однофазного подключения котла на 6–9 кВт обычно берут кабель 6 мм², для 12 кВт — уже 10 мм². Для трёхфазных моделей нагрузка распределяется по трём проводникам, поэтому сечение можно взять меньше, но точный расчёт лучше доверить электрику или сверить с таблицами в инструкции производителя.
На линию котла ставят отдельный автоматический выключатель — не общий на весь дом, а именно для этого прибора. Номинал автомата подбирают под сечение кабеля и мощность нагрузки. Рядом обязательно устанавливают УЗО с током срабатывания 30 мА: оно защищает от утечки тока через ТЭНы, которые со временем изнашиваются и могут пропускать ток на корпус.
Отдельный вопрос — стабилизатор напряжения. Если в сети бывают скачки или заниженное напряжение, электронный блок управления котла может выйти из строя быстрее, чем ТЭНы. Для загородных сетей с нестабильным питанием стабилизатор — не роскошь, а часть защиты оборудования.
Заземление и выравнивание потенциалов
Электрокотёл — прибор с прямым нагревом воды, поэтому заземление здесь не формальность. Контур заземления должен быть выполнен по всем правилам: либо через заводской контур дома, либо через отдельный заземляющий электрод с сопротивлением не выше нормативных значений. Проверка производится мегаомметром при вводе в эксплуатацию.
В некоторых домах систему отопления дополнительно соединяют с шиной уравнивания потенциалов — это снижает риск поражения током при случайном контакте с металлическими трубами. Требование не универсальное, но при металлической разводке труб его стоит уточнить у монтажной организации.
Однофазное или трёхфазное подключение — от чего зависит выбор
Выбор типа сети определяется мощностью котла и площадью отопления. Для дома до 100 м² с хорошей теплоизоляцией часто достаточно котла на 9–12 кВт и однофазного ввода. Для домов от 150 м² или при плохом утеплении мощность растёт до 18–24 кВт, и здесь без трёхфазного подключения не обойтись — однофазная сеть просто не выдержит такую нагрузку по току.
Есть и промежуточный вариант: некоторые модели на 380 В можно временно запускать по одной фазе на пониженной мощности, если остальные линии ещё не подведены. Это допустимо как временное решение на этапе стройки, но не как постоянная схема эксплуатации.
Гидравлическая обвязка котла
Электрокотёл подключают к системе отопления через прямую и обратную трубу, между которыми устанавливают группу безопасности: предохранительный клапан, манометр и автоматический воздухоотводчик. Эта группа защищает контур от избыточного давления при перегреве теплоносителя.
Расширительный бак ставят на обратной линии перед котлом. Его объём рассчитывают по общему объёму теплоносителя в системе — как правило, это 10% от объёма контура, но точное значение зависит от модели котла и объёма радиаторов. Если бак маленький, при нагреве вода начнёт сбрасываться через предохранительный клапан, и в системе будет постоянно падать давление.
У большинства электрокотлов циркуляционный насос уже встроен в корпус, но для больших систем с несколькими контурами иногда добавляют внешний насос на каждый контур отдельно — например, для тёплого пола и радиаторов с разными температурными режимами.
Место установки и требования по помещению
Электрокотёл не требует дымохода и системы вентиляции, как газовый, поэтому его можно ставить практически в любом помещении — кухне, подсобке, санузле. Единственное требование — розетка или щиток с защитой должны быть недоступны для влаги, если котёл стоит рядом с водопроводными узлами.
Минимальные отступы от стен обычно указаны в паспорте — чаще всего это 20–30 см с каждой стороны для обслуживания и доступа к клеммной коробке. Отдельное помещение котельной для электрокотла не требуется в отличие от газового оборудования, но проверить местные строительные нормы всё равно стоит перед монтажом.
Типичные ошибки при подключении
Самая частая ошибка — использование общего автомата на несколько потребителей вместе с котлом. При включении насоса, духовки или другой мощной техники общий автомат отключается, и котёл теряет питание в самый неподходящий момент, например, ночью в мороз.
Вторая ошибка — экономия на сечении кабеля. Тонкий провод греется под нагрузкой, изоляция плавится, а иногда это приводит к возгоранию. Третья — отсутствие УЗО или его установка после автомата в неправильной последовательности: УЗО должно стоять после автомата по направлению тока, а не до него.
Ещё одна распространённая недоработка — забытая группа безопасности. Без предохранительного клапана при случайном перегреве или отказе термостата давление в системе может подняться до аварийного, а последствия — от протечек до разрыва труб.
Практический вывод
Для котла мощностью до 12 кВт хватает однофазной линии с отдельным автоматом, УЗО 30 мА и заземлением — этого достаточно для большинства небольших домов. Для мощности от 15 кВт и выше нужна трёхфазная сеть 380 В с раздельной защитой каждой фазы и расчётом сечения кабеля под конкретную модель. Гидравлическую часть — группу безопасности, расширительный бак и обратный клапан — устанавливают независимо от типа электропитания, это не зависит от мощности котла.
Перед монтажом стоит свериться с паспортом конкретной модели: там указаны точные требования к сечению кабеля, номиналу автомата и минимальным отступам при установке. Работы по подключению к сети выше 12 кВт лучше доверить электрику с допуском — самостоятельный монтаж трёхфазной линии без опыта повышает риск ошибок, которые не видны сразу, но проявляются через месяцы эксплуатации.
