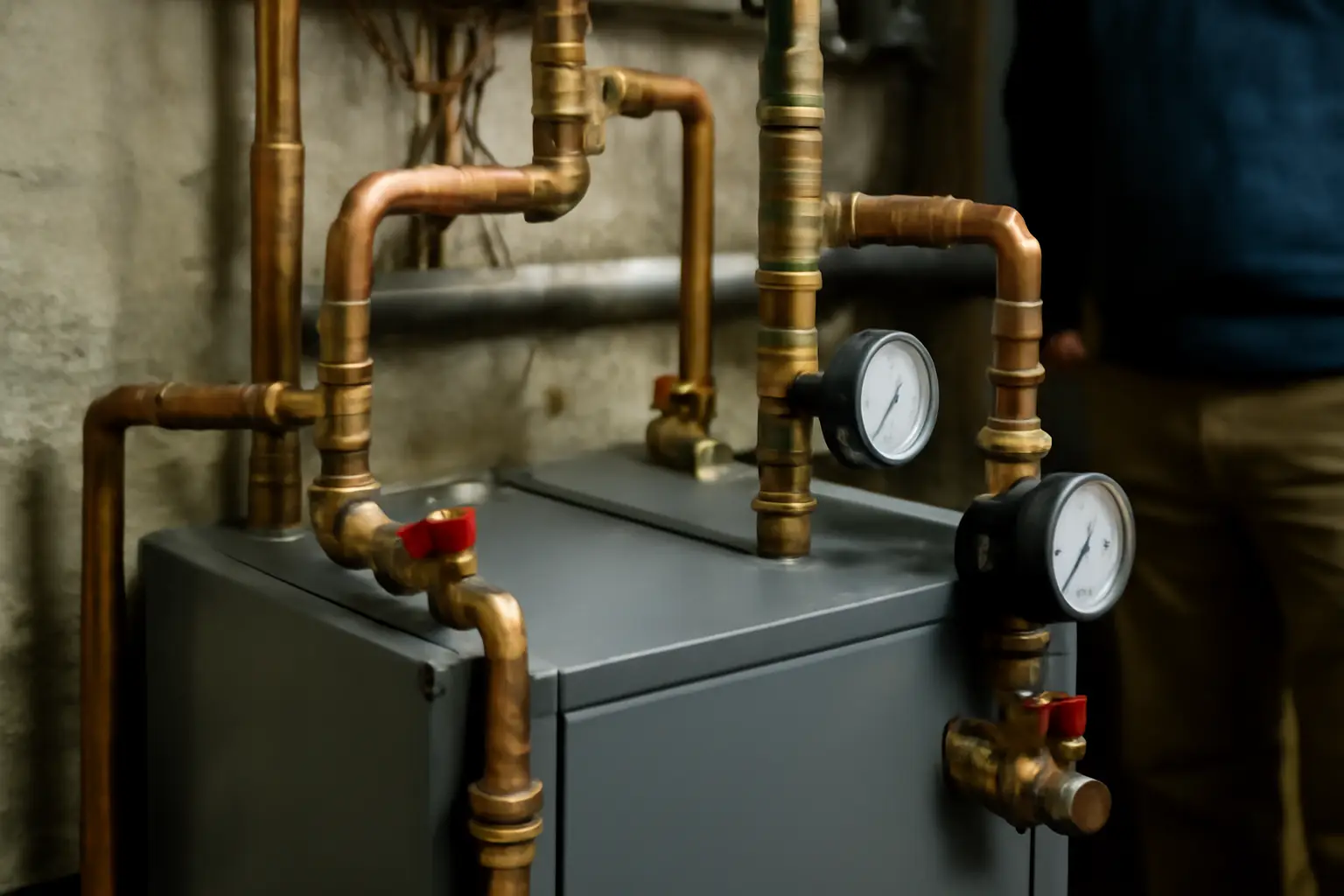

Обвязка котла отопления в частном доме: схема и элементы
Обвязка котла отопления в частном доме — это комплекс труб, запорной и регулирующей арматуры, насосов, фильтров и приборов автоматики, который соединяет котёл с системой отопления и ГВС. Без правильной обвязки котёл не защищён от перегрева, а система не держит давление и плохо гоняет теплоноситель по контуру. Набор узлов и их порядок зависят от типа котла, но базовые принципы одинаковы для газового, твердотопливного и электрического оборудования.
Зачем нужна обвязка
Главная задача обвязки — обеспечить непрерывную циркуляцию теплоносителя, поддерживать стабильное давление в системе и защищать котёл от перегрева и резких перепадов температур. Сам котёл — это только источник тепла. Он не умеет самостоятельно разгонять воду по радиаторам, компенсировать расширение жидкости при нагреве или сбрасывать избыточное давление. Все эти функции берёт на себя обвязка.
Из чего состоит типовая обвязка
В стандартный набор входят:
- трубы подачи и обратки;
- шаровые краны и задвижки для отключения отдельных узлов без слива всей системы;
- циркуляционный насос;
- расширительный бак — компенсирует увеличение объёма теплоносителя при нагреве;
- группа безопасности — предохранительный клапан, воздухоотводчик, манометр;
- грязевик или сетчатый фильтр — защищает насос и теплообменник от мусора;
- автоматика — терморегуляторы, датчики температуры, блоки управления.
Часть этих элементов иногда встроена в сам котёл — особенно у настенных газовых моделей с закрытой камерой сгорания. Тогда снаружи остаётся только докупить запорную арматуру и, при необходимости, дополнительный расширительный бак, если штатного объёма не хватает на весь контур.
Подача и обратка: почему это важно различать
В любой схеме есть два потока: подача несёт горячий теплоноситель от котла к радиаторам, обратка возвращает уже охлаждённый теплоноситель обратно в котёл на повторный нагрев. Ошибка в подключении — когда подачу и обратку путают местами — приводит к неправильной работе циркуляционного насоса и перекосам в распределении тепла по дому. Перед проверкой готовой обвязки стоит визуально свериться со схемой: подача обычно выходит из верхнего патрубка котла, обратка — из нижнего, но это не универсальное правило, а частый случай, точную маркировку смотрите в паспорте конкретной модели.
Где ставить краны и задвижки
В обвязке предусматривают отдельные запорные элементы в нескольких точках:
- перед котлом на подаче и на обратке — чтобы отсечь котёл от системы при обслуживании;
- перед циркуляционным насосом — для его замены без слива теплоносителя из всего контура;
- на отводе к расширительному баку;
- на отводе к группе безопасности.
Такое распределение позволяет ремонтировать или менять отдельные узлы без разборки всей системы отопления и без полного слива воды.
Особый случай — твердотопливный котёл
Для твердотопливных котлов действует жёсткое правило: между выходом котла и группой безопасности запрещено ставить любую арматуру или подключать другие устройства через тройник. Причина — инерционность твердотопливного котла. Он продолжает выделять тепло даже после того, как топку перекрыли, и если в этот момент группа безопасности окажется отключена краном или перегружена подключённым контуром, котёл рискует перегреться вплотную до аварийного вскипания теплоносителя. Поэтому участок «выход котла — группа безопасности» делают максимально коротким и без врезок.
Сравнение элементов обвязки по функции
| Элемент | Функция | Критичность |
|---|---|---|
| Циркуляционный насос | Прогоняет теплоноситель по контуру | Обязателен для систем с принудительной циркуляцией |
| Расширительный бак | Компенсирует расширение теплоносителя при нагреве | Обязателен |
| Группа безопасности | Сброс давления, удаление воздуха, контроль манометром | Обязательна, для твердотопливных котлов — без арматуры перед ней |
| Грязевик/фильтр | Защита насоса и теплообменника от мусора | Рекомендован |
| Запорные краны | Отсечка узлов для обслуживания | Желательны в ключевых точках |
| Автоматика | Контроль температуры и режимов работы | Зависит от модели котла |
Частые ошибки при монтаже
Чаще всего допускают три промаха. Первый — экономят на запорной арматуре и ставят краны только там, где «обязательно», а потом любой ремонт насоса превращается в слив всей системы. Второй — путают подачу и обратку на этапе подключения, из-за чего насос работает в невыгодном режиме и КПД системы падает. Третий — для твердотопливных котлов ставят арматуру или тройник между выходом котла и группой безопасности, что напрямую противоречит правилам безопасности и может привести к перегреву.
Частые вопросы
Можно ли собрать обвязку котла своими руками?
Технически — да, если есть навыки работы с резьбовыми и паяными соединениями и понимание гидравлики системы. Но ошибки в расчёте диаметров труб, расположении арматуры или подборе насоса напрямую влияют на работу отопления и безопасность котла. Для газовых котлов подключение и первый пуск обычно требуют участия специалиста газовой службы — уточняйте требования в местной организации, обслуживающей газовое оборудование.
Нужен ли байпас в обвязке?
Байпас — перемычка между подачей и обратом, которая позволяет части теплоносителя циркулировать мимо основного контура. Он полезен в системах с несколькими контурами разной инерционности, например когда к одному котлу подключены радиаторы и тёплый пол. Необходимость байпаса и его точное расположение зависят от конкретной схемы дома — эти узлы обычно прописывают в проекте отопления.
Чем отличается обвязка газового котла от твердотопливного?
Основное отличие — в требованиях к группе безопасности. У твердотопливного котла между его выходом и группой безопасности нельзя ставить арматуру или тройники из-за инерционности горения. У газового котла таких жёстких ограничений на этом участке нет, но остаются общие требования к расширительному баку, насосу и запорным кранам.
Что делать, если после монтажа обвязки система плохо греет?
Первым делом проверяют, не перепутаны ли подача и обратка, и смотрят показания манометра — недостаточное давление часто говорит о проблеме с расширительным баком или подпиткой системы. Дальше проверяют фильтр на засор и работу циркуляционного насоса. Если самостоятельная диагностика не помогает, стоит вызвать специалиста сервисной организации, которая обслуживает котёл — точную причину без осмотра системы установить сложно.
