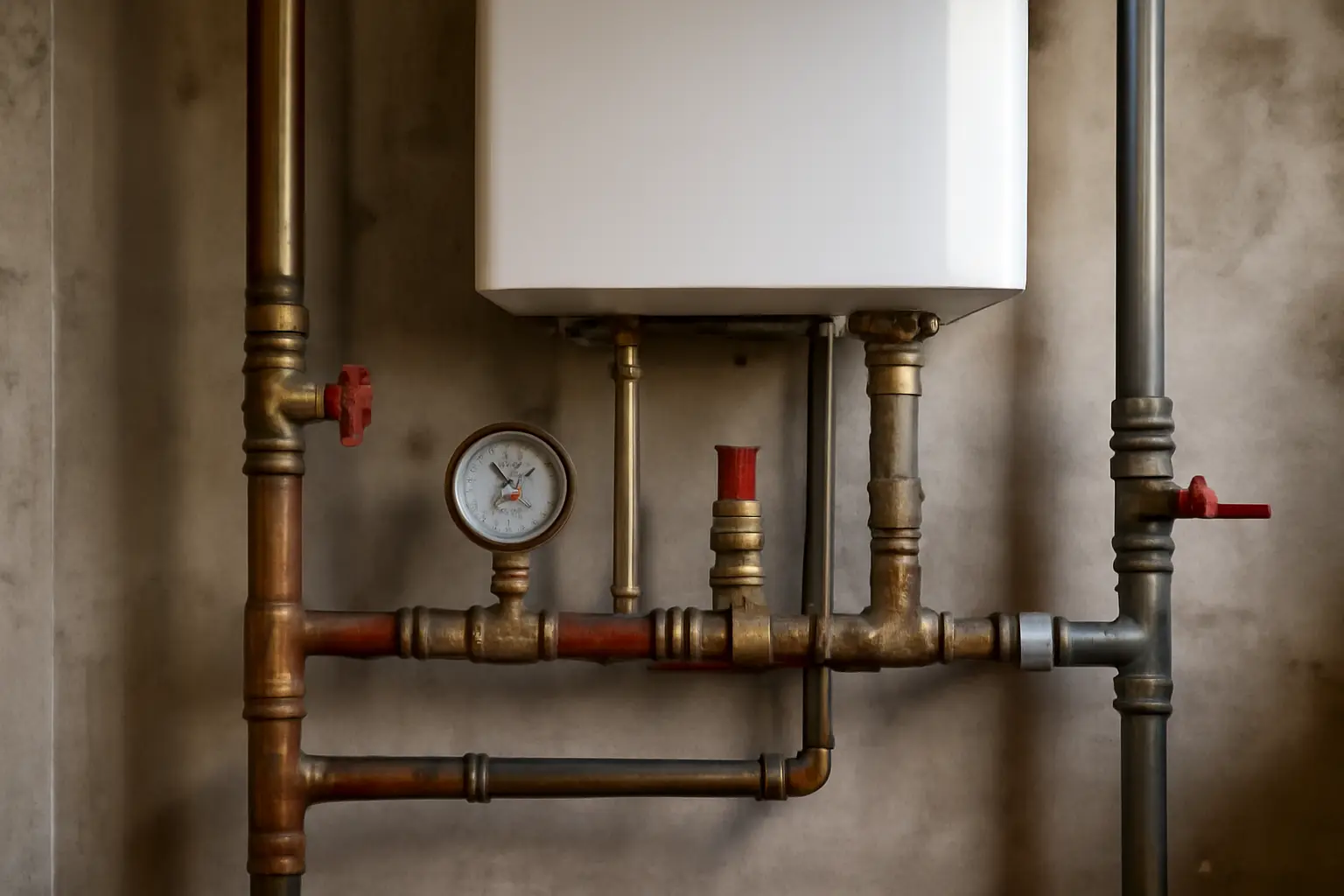

Обвязка газового котла: из чего состоит и как выбрать схему
Обвязка газового котла для отопления частного дома — это не пара труб от котла к радиаторам, а целый узел из запорной арматуры, насоса, фильтра, приборов безопасности и автоматики. Состав обвязки зависит от типа котла: настенная модель обходится минимальным набором, напольная требует сборки полноценной насосной группы и группы безопасности. Без правильной обвязки система не защищена от перегрева, завоздушивания и гидроударов, даже если сам котёл исправен.
Что входит в обвязку котла
В обвязку входят элементы четырёх типов. Первый — трубы подачи и обратки, которые соединяют котёл с системой отопления. Второй — запорная арматура: краны, позволяющие перекрыть любую из подведённых коммуникаций для обслуживания или ремонта. Третий — узлы безопасности и регулирования: группа безопасности, расширительный бак, насос. Четвёртый — при необходимости подключение контура горячего водоснабжения.
Частая ошибка — считать, что обвязка нужна только для соединения котла с радиаторами. На практике в неё всегда закладывают возможность отсечь котёл от системы, а для напольных моделей — ещё и защиту от избыточного давления.
Обвязка настенного газового котла
Настенные котлы обычно уже оснащены встроенным насосом, расширительным баком и группой безопасности — это упрощает внешнюю обвязку. Снаружи котла монтируют:
- шаровые краны с американками на подаче и обратке — они позволяют снять котёл без слива всей системы;
- фильтр-грязевик на обратную магистраль — защищает теплообменник от загрязнений;
- отсечные краны на трубах отопления и, если есть, на линии ГВС.
После монтажа систему опрессовывают: заполняют водой под давлением выше рабочего и проверяют на герметичность. Это обязательный шаг для любой обвязки, не только настенной.
Обвязка напольного газового котла
Напольные котлы, особенно чугунные и стальные без встроенной автоматики, требуют более сложной схемы. К базовому набору кранов и фильтра добавляются:
- группа безопасности — предохранительный клапан, манометр и автоматический воздухоотводчик;
- насосная группа — циркуляционный насос с обвязкой из кранов для его замены без остановки системы;
- расширительный бак, врезанный в систему для компенсации теплового расширения теплоносителя.
Все эти узлы можно собрать из отдельных элементов или купить в виде готового комплекта — второй вариант проще при самостоятельном монтаже.
Обвязка для систем с несколькими контурами
Если в доме два контура отопления и больше — например, радиаторный и тёплый пол, — для каждого контура нужен свой комплект оборудования обвязки: отдельные насосы, краны и элементы регулирования. Смешивать контуры на одном узле не получится: у них разные требования к температуре и давлению теплоносителя. Такую схему обычно проектируют заранее, до монтажа котла.
Сравнение обвязки по типу котла
| Элемент | Настенный котёл | Напольный котёл |
|---|---|---|
| Краны с американками | да | да |
| Фильтр-грязевик | да | да |
| Группа безопасности | обычно встроена | монтируется отдельно |
| Насосная группа | обычно встроена | монтируется отдельно |
| Расширительный бак | обычно встроен | врезается в систему |
| Опрессовка после монтажа | обязательна | обязательна |
Типичные ошибки при обвязке
Чаще всего упускают отсечные краны — без них любое обслуживание котла превращается в слив всей системы. Вторая ошибка — экономия на фильтре-грязевике: без него теплообменник забивается быстрее, а гарантия производителя может не покрыть такой отказ. Третья — установка расширительного бака без учёта объёма всей системы, из-за чего давление в контуре скачет при нагреве. Четвёртая — пренебрежение опрессовкой: скрытая течь в резьбовом соединении проявляется не сразу, а спустя недели работы.
Частые вопросы
Можно ли собрать обвязку котла своими руками
Технически да, если есть навык работы с резьбовыми соединениями и понимание схемы. Но подключение газового котла и последующая опрессовка обычно требуют участия специалиста газовой службы — без этого котёл не поставят на учёт. Перед монтажом стоит свериться с инструкцией к конкретной модели.
Нужна ли группа безопасности, если она встроена в котёл
Если группа безопасности уже есть в самом котле, отдельно монтировать её не нужно. Это касается большинства настенных моделей. У напольных котлов без электроники такой узел почти всегда отсутствует, и его собирают снаружи.
Что делать, если после монтажа система не держит давление
Сначала проверяют резьбовые соединения на подаче и обратке — течь чаще всего именно там. Если внешних течей нет, причина может быть в неисправном предохранительном клапане или в неверно подобранном расширительном баке. В этом случае стоит обратиться в сервисную организацию, которая выполняла монтаж или обслуживает котёл.
Отличается ли обвязка для двухконтурного котла, который греет и воду
Да. Кроме отопительного контура нужно предусмотреть отсечные краны и, как правило, отдельный фильтр на линии подачи холодной воды в контур ГВС. Схема усложняется, но принцип тот же: у каждого контура должна быть возможность отдельного отключения.
