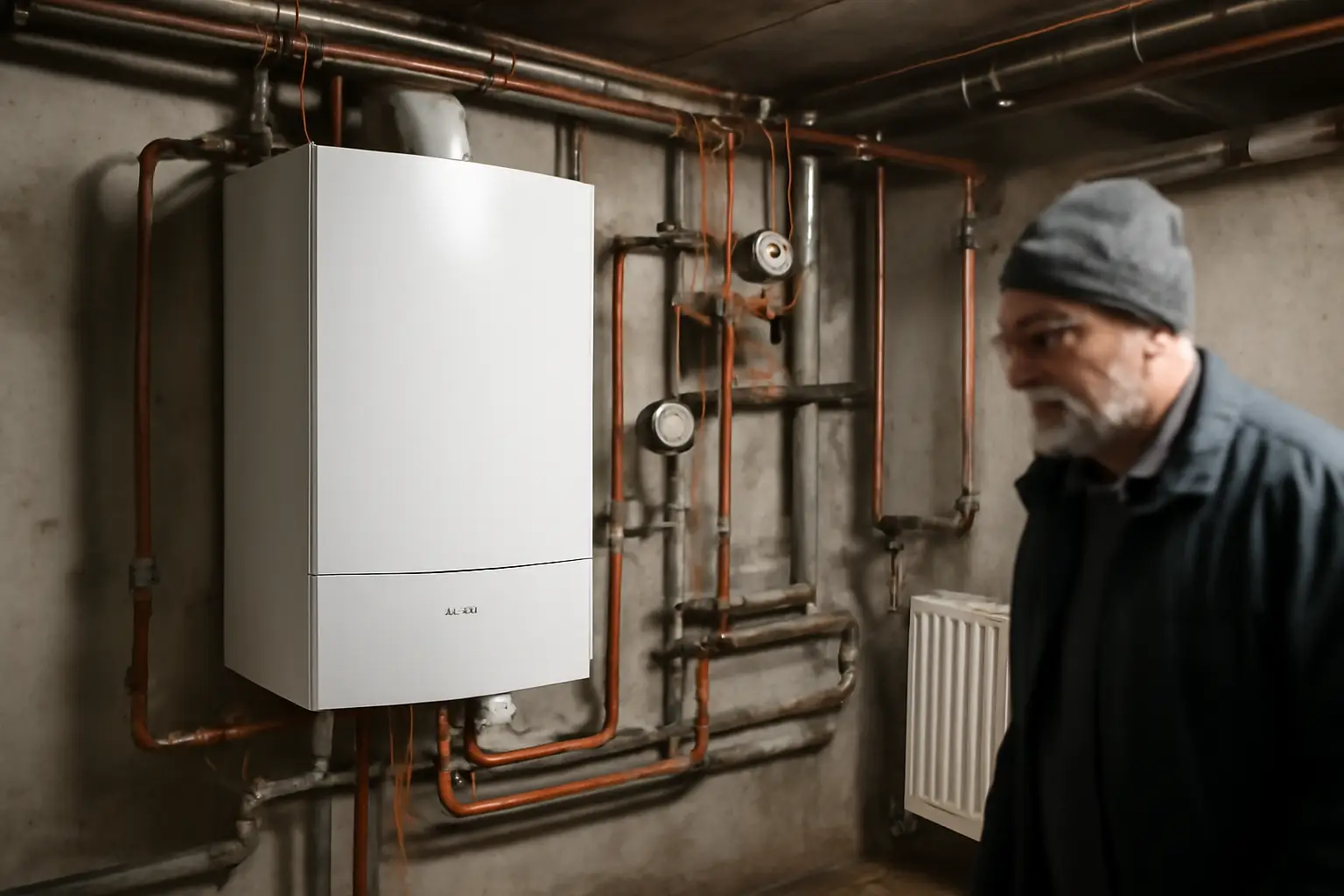

Схема подключения батарей отопления от газового котла в частном доме
Всего для частного дома актуальны семь схем: три различаются числом труб, две — направлением движения теплоносителя, ещё две — способом циркуляции. Если разбираться не хочется, для дома площадью до 150–200 м² в большинстве случаев берут двухтрубную схему с циркуляционным насосом и попутным движением воды — она проста в монтаже, даёт равный прогрев всех батарей и не требует расчётов уклонов.
По числу труб
Однотрубная схема (ленинградка)
Батареи включены последовательно в одну трубу: теплоноситель идёт от одного радиатора к другому, постепенно остывая. Подходит для небольших одноэтажных домов или дач с двумя-тремя радиаторами, где разница температуры между первой и последней батареей не критична.
Рядом по теме: Разводка отопления в частном доме от газового котла: схемы подключения и Схема подключения газового котла: 8 вариантов для дома.
Главный минус — неравномерный прогрев: последняя батарея в цепи всегда холоднее первой. Решают это увеличением числа секций к концу цепи или установкой байпасов с термоклапанами на каждый радиатор, но это усложняет и удорожает систему, приближая её по стоимости к двухтрубной.
Двухтрубная схема
К каждому радиатору подходят две трубы — подающая и обратная, батареи включены параллельно. Это основной вариант схемы подключения батарей отопления в частном доме от газового котла: температура у всех радиаторов практически одинаковая независимо от их числа и расположения.
Расход трубы больше, чем в однотрубной схеме, но монтаж не сложнее, а регулировать можно каждую батарею отдельно вентилем. Подходит для домов любой площади, от одноэтажных до двухэтажных с несколькими контурами.
Коллекторная (лучевая) схема
От котла к распределительному коллектору идёт общая пара труб, а от коллектора к каждому радиатору — отдельная подающая и обратная линия. По сути это разновидность двухтрубной схемы, но с централизованным узлом разводки.
Даёт лучший контроль: с коллектора удобно снимать показания, ставить балансировочные клапаны, прятать трубы в стяжку без лишних соединений в полу. Расход трубы выше, чем в обычной двухтрубной схеме, поэтому вариант выбирают для домов от 150 м² и больше, где важна точная балансировка контуров по этажам или зонам.
По движению теплоносителя
Тупиковая разводка
Подающая и обратная трубы идут в противоположных направлениях: вода к дальним радиаторам приходит по одному пути, а возвращается по другому, более короткому. Из-за этого гидравлическое сопротивление у каждого контура разное, и дальние батареи могут прогреваться хуже ближних.
Схема проще в разводке труб и дешевле по материалам, поэтому её берут для домов с небольшим числом радиаторов — до 5–6 штук, где разница сопротивлений не так заметна. При большем количестве точек требуется балансировка кранами на каждой батарее.
Попутная схема (петля Тихельмана)
Подающая и обратная трубы идут в одном направлении, поэтому суммарная длина пути теплоносителя через любой радиатор получается одинаковой. Это выравнивает гидравлическое сопротивление без ручной балансировки и обеспечивает равный прогрев батарей по всему контуру.
Расход трубы больше, чем в тупиковой схеме, монтаж сложнее из-за дополнительного обратного контура. Вариант оправдан в домах с 6 и более радиаторами или в двухэтажных постройках, где важно избежать перегрева ближних и недогрева дальних батарей.
По способу циркуляции
Гравитационная (самотёчная) система
Теплоноситель движется за счёт разницы плотности горячей и холодной воды, без насоса. Трубы берут большого диаметра — от 32 мм и выше, а котёл и расширительный бак располагают с соблюдением уклонов и высотных отметок.
Плюс — независимость от электричества, что важно для домов без стабильного электроснабжения или с газовым котлом без электронного управления. Минусы: медленный прогрев, ограничение по этажности и протяжённости контура, сложный расчёт уклонов на стадии проекта.
Система с циркуляционным насосом
Насос обеспечивает принудительное движение теплоносителя, поэтому трубы можно брать меньшего диаметра — 20–25 мм, а планировку разводки делать без строгих уклонов. Это основной вариант для современных газовых котлов, большинство из которых уже комплектуются встроенным насосом.
Требует резервного питания на случай отключения электричества — хотя бы источника бесперебойного питания на пару часов, иначе циркуляция останавливается вместе с насосом. Подходит для домов любой площади и этажности, совместим с любой из схем разводки труб выше.
Сравнение вариантов
| Вариант | Кому подходит | Главное отличие |
|---|---|---|
| Однотрубная (ленинградка) | Дачи, дома с 2–3 радиаторами | Минимум труб, но неравномерный прогрев |
| Двухтрубная | Дома любой площади, базовый вариант | Каждый радиатор регулируется отдельно |
| Коллекторная (лучевая) | Дома от 150 м² с несколькими зонами | Централизованная точка контроля и балансировки |
| Тупиковая | До 5–6 радиаторов | Проще и дешевле, но требует балансировки на дальних точках |
| Попутная (Тихельман) | 6+ радиаторов, двухэтажные дома | Равный прогрев без ручной балансировки |
| Гравитационная | Дома без стабильного электричества | Работает без насоса, но трубы крупного диаметра |
| С циркуляционным насосом | Большинство современных домов | Быстрый прогрев, трубы меньшего диаметра, нужен резерв питания |
На практике схемы комбинируют: например, двухтрубная разводка с попутным движением воды и насосным котлом — рабочий стандарт для среднего частного дома. Ошибка, которую допускают чаще прочих, — выбор диаметра труб и схемы без гидравлического расчёта: система вроде бы работает, но дальние радиаторы холоднее ближних, и приходится переделывать разводку или добавлять балансировочные клапаны постфактум. Точный подбор схемы под конкретный дом — площадь, этажность, число радиаторов, тип котла — стоит доверить проектировщику или свериться с инструкцией производителя котла, где обычно указаны рекомендуемые схемы подключения.
