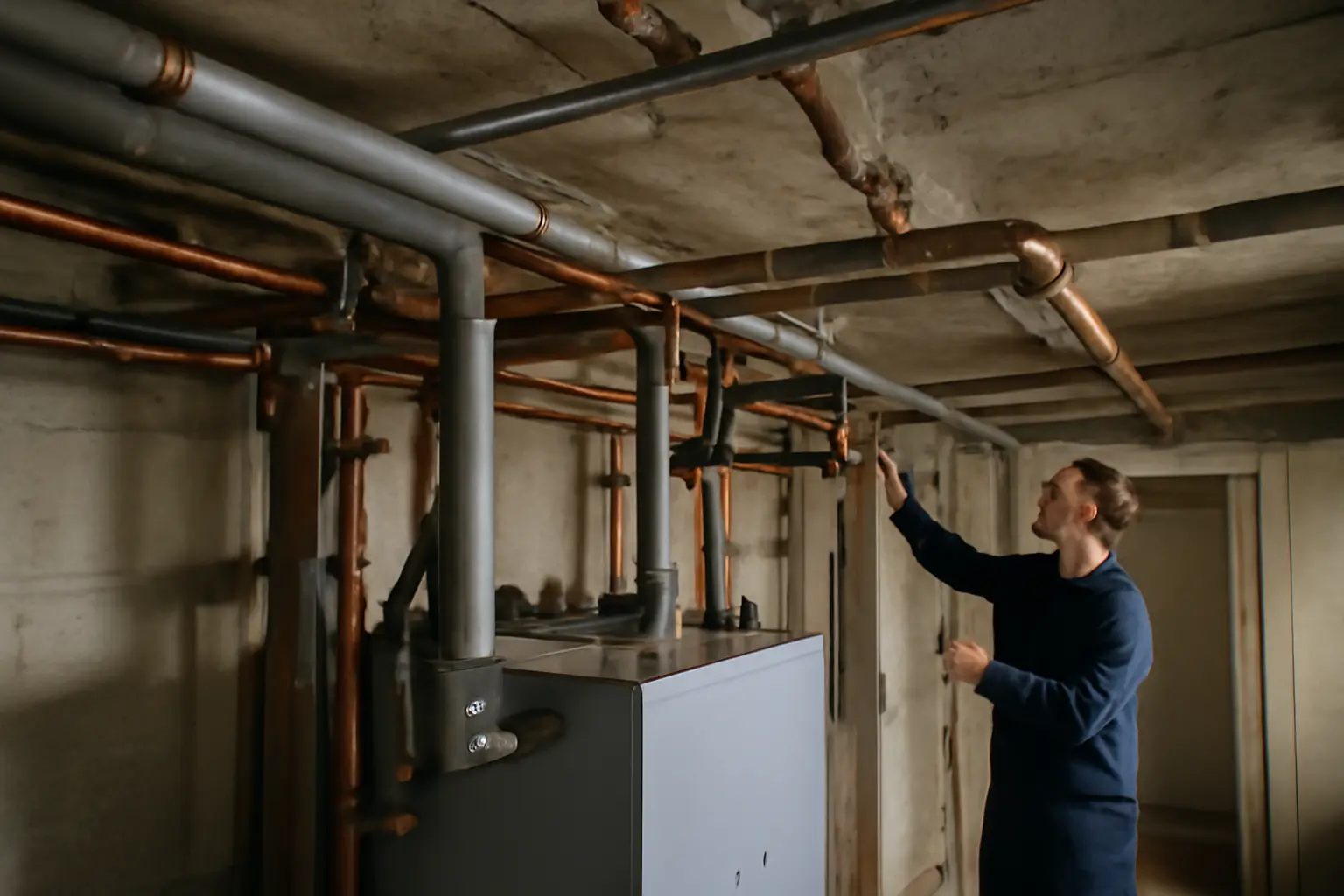

Разводка труб отопления в частном доме от котла: схемы и монтаж
Разводка труб отопления в частном доме от котла делается по одной из четырёх схем: однотрубной, двухтрубной, коллекторной (лучевой) или по системе тёплого пола. Для дома до 100 м² с 4–6 радиаторами чаще выбирают двухтрубную схему с естественной или принудительной циркуляцией — она проще в расчёте и ремонте. Для двухэтажных домов и площадей от 150 м² практичнее коллекторная разводка: каждый радиатор получает свою пару труб от общего распределителя, и температуру в комнатах можно настраивать отдельно.
Однотрубная схема
Теплоноситель идёт по одной трубе последовательно через все радиаторы и возвращается в котёл. Монтаж дешевле — меньше труб и фитингов. Минус ощутимый: последний радиатор в цепочке всегда холоднее первого, разница может доходить до 5–7 градусов. Решают проблему увеличением секций в дальних приборах или байпасами с термоклапанами, но схема остаётся компромиссной для домов с более чем шестью радиаторами.
Двухтрубная схема
К каждому радиатору подходит две трубы: подающая и обратная. Все приборы получают теплоноситель примерно одной температуры, регулировка вентилями на каждой батарее работает предсказуемо. Труб уходит почти в два раза больше, чем в однотрубной, зато система не требует пересчёта диаметров под конкретное расстояние до котла. Двухтрубную разводку делают тупиковой (вода возвращается тем же путём) или с попутным движением — второй вариант называют системой Тихельмана, она сама уравнивает потоки без балансировочных клапанов на дальних радиаторах.
Ещё по теме: Отопление в частном доме из полипропиленовых труб своими руками.
Коллекторная (лучевая) схема
От котла к распределительному коллектору идёт один магистральный контур, а от коллектора к каждому радиатору или петле тёплого пола — своя пара труб, спрятанная в стяжке или за плинтусом. Расход на трубы и работу выше на 30–40% по сравнению с двухтрубной, но система даёт точную регулировку каждого контура и минимум видимых труб в интерьере. Коллекторную разводку почти всегда выбирают вместе с тёплыми полами, потому что там иначе не обойтись.
Открытая и закрытая система
Открытая система работает с расширительным баком без давления, установленным в верхней точке дома — на чердаке или под потолком последнего этажа. Циркуляция может быть естественной, без насоса, что удобно при частых отключениях электричества. Закрытая система с мембранным баком и насосом греет дом быстрее и равномернее, позволяет использовать трубы меньшего диаметра, но зависит от электричества и требует группы безопасности с манометром и клапаном сброса.
Материал труб и диаметры
Металлопластик и полипропилен покрывают большинство частных домов: они не корродируют, монтируются без сварки, служат 25–50 лет по заявлениям производителей. Медь дороже, но держит более высокое давление и температуру, её берут для систем с твердотопливными котлами. Диаметр магистрали обычно 25–32 мм, отводы к радиаторам — 16–20 мм; точный расчёт зависит от мощности котла и длины контуров, его делает инженер или сам производитель труб по своей методике.
| Схема | Площадь дома | Расход труб | Регулировка каждой комнаты |
|---|---|---|---|
| Однотрубная | до 80 м² | минимальный | ограниченная |
| Двухтрубная тупиковая | 80–150 м² | средний | хорошая |
| Двухтрубная Тихельмана | 150–250 м² | средний+ | хорошая без балансировки |
| Коллекторная | от 100 м², особенно с тёплыми полами | высокий | точная |
Частые ошибки при монтаже
Чаще всего разводку делают без гидравлического расчёта — берут трубы «на глаз», и в итоге дальние радиаторы греются хуже ближних. Вторая типичная ошибка — уклон труб в открытой системе не соблюдён, из-за чего в контуре скапливается воздух и появляются завоздушенные участки, которые не прогреваются даже после промывки. Третья: экономят на кранах Маевского и отсечных вентилях на каждом радиаторе, а потом при поломке одной батареи приходится сливать весь контур. Четвёртая — коллекторную разводку прячут в стяжку без предварительной опрессовки, и скрытая течь обнаруживается только через вскрытие пола.
Частые вопросы
Можно ли комбинировать схемы в одном доме
Да, это распространённая практика: первый этаж разводят коллекторной схемой под тёплые полы, а второй — двухтрубной под радиаторы. Обе ветки подключают к одному котлу через общий коллектор или через гидравлический разделитель, если мощности и температурные режимы контуров сильно различаются.
Какой уклон труб нужен для естественной циркуляции
Обычно ориентируются на 5–10 мм на метр длины трубы в сторону движения теплоносителя. Точное значение зависит от диаметра труб и высоты расширительного бака над котлом — эти параметры лучше свести в проекте или уточнить у монтажной организации перед началом работ.
Нужен ли насос, если система рассчитана на естественную циркуляцию
Формально нет, но в большинстве современных домов насос ставят всё равно — он ускоряет прогрев и позволяет использовать трубы меньшего диаметра. Многие газовые котлы уже комплектуются встроенным циркуляционным насосом, и его характеристики стоит уточнять в паспорте конкретной модели.
Что делать, если один радиатор в двухтрубной системе не греется
Сначала проверяют, открыт ли вентиль на подаче и обратке этого радиатора, и стравливают воздух краном Маевского. Если это не помогло, вероятна засорка или завоздушенность на дальнем участке контура — тогда контур промывают отдельно или обращаются в сервисную организацию для проверки балансировки системы.
