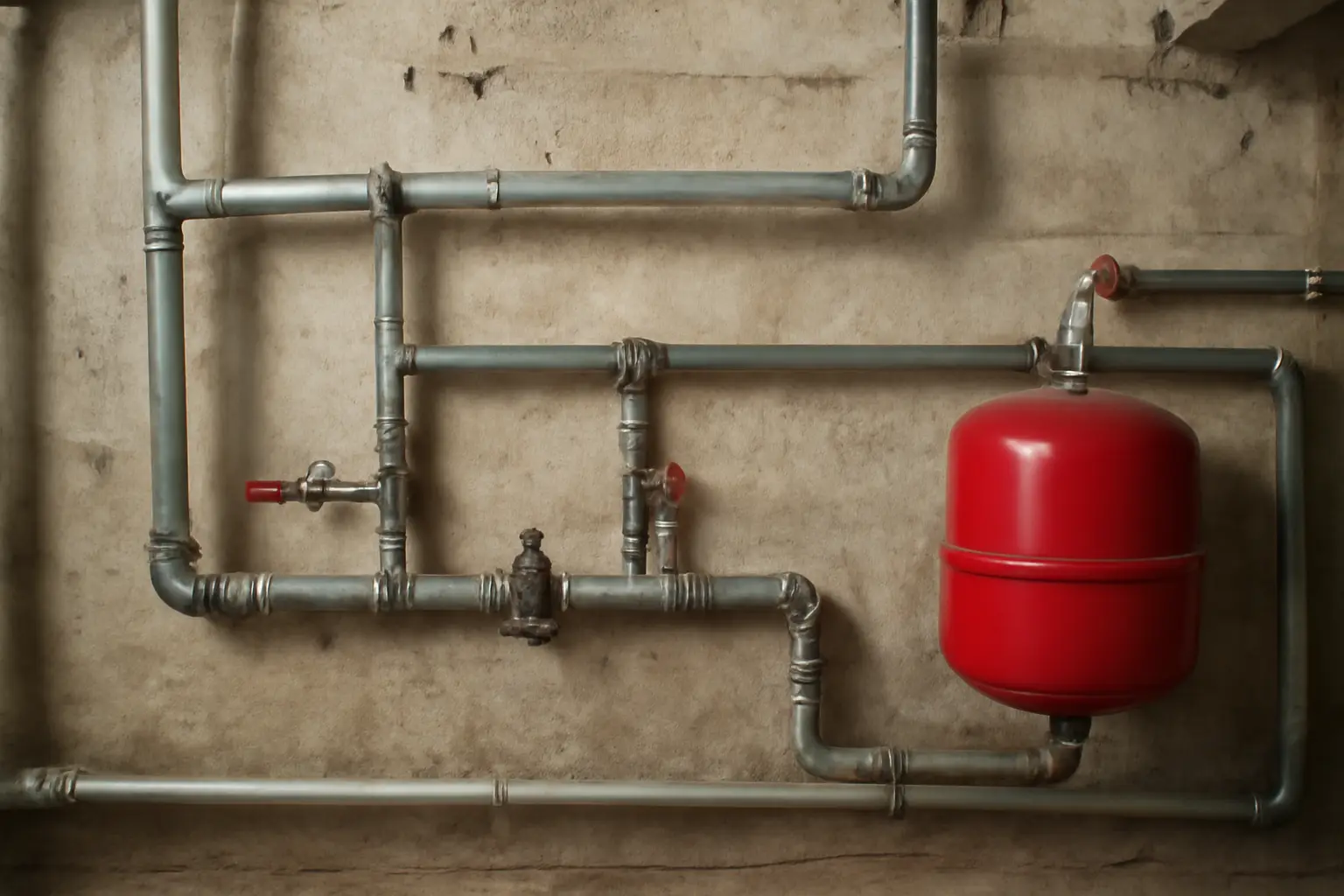

Разводка труб отопления: какая схема подойдёт для дома
Чаще всего для частного дома выбирают двухтрубную разводку отопления с нижней подачей или коллекторную схему — они дают равномерный прогрев всех радиаторов и позволяют регулировать каждый контур отдельно. Однотрубную систему ставят в основном там, где важна экономия труб и простота монтажа, а не точная регулировка температуры в каждой комнате. Выбор схемы зависит от площади дома, числа этажей, материала труб и того, есть ли возможность спрятать разводку в стяжку или придётся вести трубы открыто.
- Двухтрубная схема — дороже по материалу, но каждый радиатор получает теплоноситель одной температуры
- Однотрубная — дешевле и проще, но дальние радиаторы в контуре греются слабее
- Коллекторная разводка удобна для тёплых полов и больших домов с раздельной регулировкой комнат
- Тип разводки лучше закладывать на этапе проекта, а не подгонять под готовый дом
Однотрубная система: когда её выбирают
В однотрубной схеме теплоноситель идёт по одной трубе последовательно через все радиаторы и возвращается в котёл. Монтаж проще, труб нужно меньше, стоимость системы ниже. Такую разводку часто ставят в небольших одноэтажных домах или дачах, где отопительный контур короткий и разница температур между первым и последним радиатором не критична.
Минус — каждый следующий радиатор в цепи получает более остывший теплоноситель. В длинных контурах последние батареи могут заметно недогревать, особенно в сильные морозы. Частично проблему решают увеличением размера дальних радиаторов или установкой байпасов с термоклапанами, но это усложняет систему и почти лишает её главного преимущества — дешевизны.
Двухтрубная разводка: подача и обратка отдельно
В этой схеме к каждому радиатору идёт две трубы — подача горячего теплоносителя и обратка охлаждённого. Все батареи получают воду примерно одной температуры, независимо от того, первая она в ряду или последняя. Это основной вариант для домов от двух этажей и для помещений, где важна равномерность прогрева.
Двухтрубная система требует больше труб и, соответственно, дороже в материалах. Монтаж занимает больше времени: нужно развести два контура, продумать уклоны, при верхней разводке — вывести подающую магистраль под потолком или на чердаке. Взамен система проще в балансировке и допускает установку термоголовок на каждый радиатор без больших потерь эффективности.
Верхняя и нижняя подача — в чём разница
При верхней разводке подающая труба проходит под потолком или по чердаку, теплоноситель спускается к радиаторам сверху вниз. Такая схема хорошо работает при естественной циркуляции, без насоса, потому что использует силу тяжести и разницу плотности горячей и холодной воды.
Нижняя разводка — обе трубы, подача и обратка, идут в подвале или под полом первого этажа. Такой вариант удобнее эстетически: не нужно прятать трубы под потолком жилых комнат. Но нижняя подача практически всегда требует циркуляционного насоса, самотёком она работает плохо. Для домов с котлом и насосом это стандартный выбор, для систем без электричества — не лучший.
Коллекторная схема: лучевая разводка
В коллекторной системе от общего распределительного узла — коллектора — к каждому радиатору или контуру тёплого пола идёт своя пара труб. Все линии подключены параллельно, регулировка каждой — отдельная, без влияния на соседние контуры. Это самая точная в управлении схема, но и самая затратная по материалу: труб уходит заметно больше, чем в двухтрубной последовательной разводке.
Коллекторную разводку почти всегда прячут в стяжку пола или в штробы стен, поэтому её планируют на этапе строительства или капитального ремонта. Переделать открытую однотрубную систему в скрытую коллекторную в готовом доме без демонтажа полов не получится.
Материал труб и как он влияет на разводку
Полипропиленовые трубы — самый распространённый вариант для скрытой разводки под стяжкой или в стенах: они не боятся замерзания на короткое время, паяются в жёсткие неразъёмные соединения, дешевле металлических аналогов. Минус — тепловое расширение, которое нужно компенсировать компенсаторами или обходом углов.
Металлопластик и сшитый полиэтилен гибче, их удобно тянуть без большого числа стыков, что особенно ценно в коллекторной схеме с длинными лучами до каждого радиатора. Медные трубы дороже, но долговечны и подходят для открытой разводки, где важен внешний вид. Стальные трубы почти не применяют в новых проектах — монтаж сложнее, а срок службы соединений короче, чем у современных полимерных вариантов.
Естественная циркуляция или насос
Если в доме нет постоянного электричества или важна энергонезависимость, разводку проектируют под естественную циркуляцию: трубы большего диаметра, обязательные уклоны, верхняя подача. Такая система инерционна, но продолжает работать при отключении света.
С циркуляционным насосом можно использовать трубы меньшего диаметра, нижнюю разводку, коллекторные схемы с длинными лучами. Насос компенсирует гидравлическое сопротивление узких труб и дальних контуров. Большинство современных систем в домах с постоянным электроснабжением проектируют именно так — это дешевле по трубам и даёт больше свободы в планировке разводки.
Частые ошибки при разводке отопления
Одна из типичных ошибок — смешение схем без расчёта: часть контура делают однотрубной, часть двухтрубной, надеясь сэкономить, а в итоге получают разбалансированную систему, где одни радиаторы горячие, другие едва тёплые. Балансировку такой смешанной системы приходится делать вручную, подбирая краны на каждом радиаторе, и результат не всегда предсказуем.
Вторая ошибка — заниженный диаметр труб на магистрали при большом числе радиаторов или длинных контурах. Насос не может протолкнуть достаточный объём теплоносителя, дальние точки недогреваются. Третья — отсутствие запорной арматуры на отдельных контурах, из-за чего ремонт одного радиатора требует слива всей системы. Закладывать краны на входе-выходе каждого контура дешевле сделать сразу, чем переделывать потом.
Как выбрать схему на практике
Для дачи или небольшого одноэтажного дома с коротким контуром подойдёт однотрубная разводка — она проще и дешевле, а разница температур между радиаторами не будет ощутимой. Для двухэтажного дома с несколькими комнатами лучше сразу закладывать двухтрубную систему с нижней разводкой и насосом — она даёт предсказуемый результат без сложной балансировки.
Если в проекте есть тёплые полы или хочется регулировать температуру в каждой комнате отдельно термоголовками, разумно сразу проектировать коллекторную схему, даже с учётом более высокой стоимости труб. Конкретный расчёт диаметров, длины контуров и мощности насоса лучше доверить проектировщику отопления или сделать по методике производителя оборудования — ошибки на этом этапе потом трудно исправлять без демонтажа готовой отделки.
