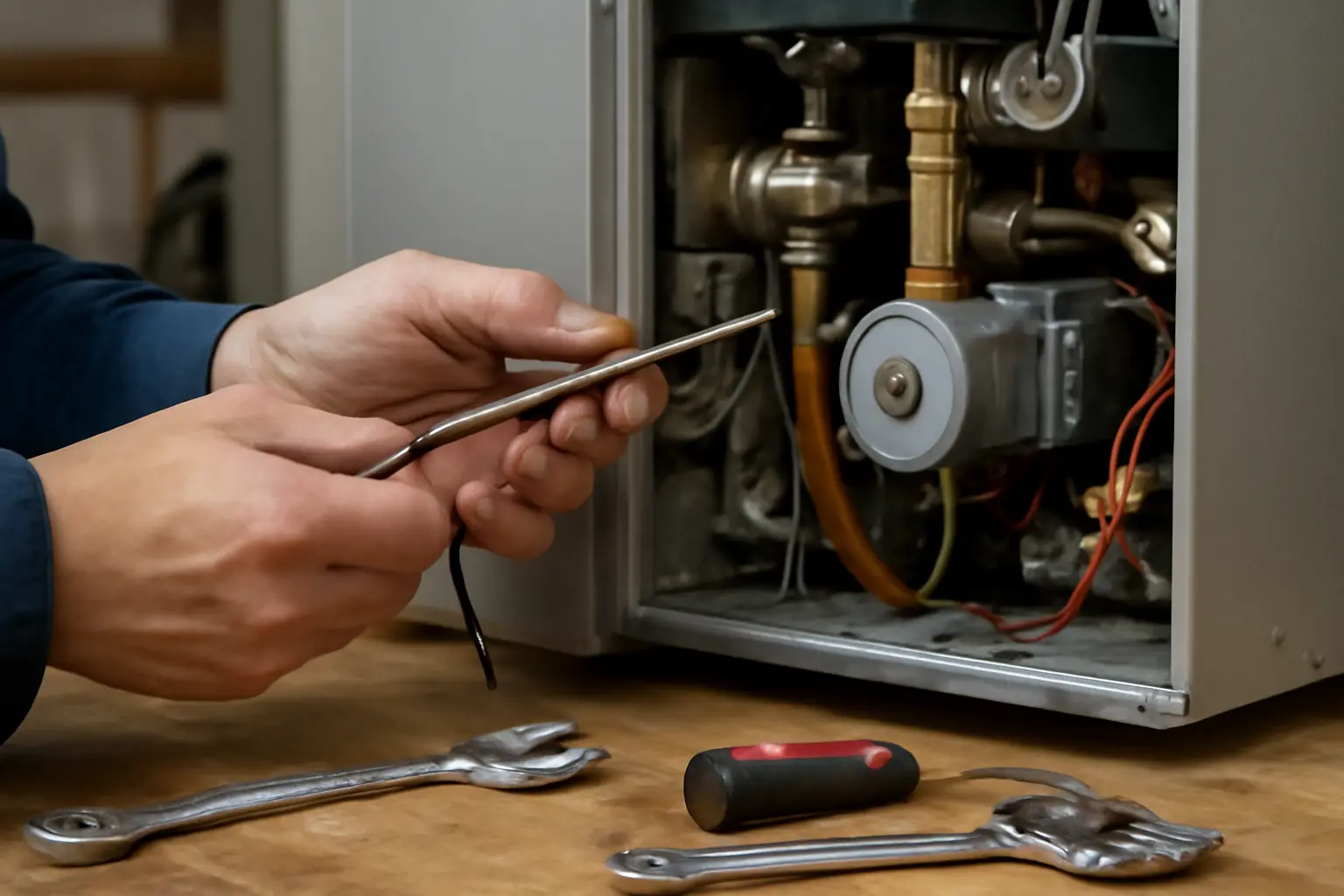

Как установить датчик температуры на газовый котел отопления
Чаще всего под датчиком температуры для газового котла имеют в виду комнатный термостат — он ставится на стену в жилом помещении и подключается к котлу двухпроводным кабелем через специальную клемму. Реже речь идёт о выносном датчике температуры теплоносителя или уличном датчике для погодозависимой автоматики — их монтируют на трубу или на фасад дома. Порядок действий в обоих случаях похож: выбрать место, проложить кабель, подключить к клеммам котла и включить нужный режим в настройках.
С чего начать
- Инструкция к котлу — там указана схема клемм для подключения термостата (обычно обозначены как «room thermostat» или T1/T2)
- Сам датчик или термостат — проводной или беспроводной, совместимый с моделью котла
- Кабель сечением 0,5–0,75 мм² для проводного варианта (двухжильный, экранированный лучше)
- Отвертка, кабельные стяжки или скобы, дюбели для крепления на стену
- Тестер или мультиметр для проверки цепи после монтажа
Порядок установки
- Обесточьте котёл. Отключите питание от сети и перекройте подачу газа, если планируется вскрывать корпус.
- Найдите на плате котла клеммы для подключения термостата. В большинстве моделей это отдельная пара контактов, отмеченная в схеме внутри корпуса или в паспорте изделия.
- Выберите место для датчика. Комнатный термостат ставят на внутренней стене вдали от окон, батарей, сквозняков и прямого солнца, на высоте 1,2–1,5 метра от пола. Датчик температуры теплоносителя крепят на подающий или обратный трубопровод рядом с котлом.
- Проложите кабель от места установки датчика до котла. Кабель-канал или гофра защитят провод от повреждений, штробить стену не обязательно, если проще пустить кабель по плинтусу.
- Подключите провода к клеммам термостата и к соответствующим контактам на плате котла. Полярность у большинства терморегуляторов не важна, но лучше свериться со схемой в инструкции.
- Закрепите датчик температуры теплоносителя на трубе — для накладного варианта это термопаста и хомут, для погружного — установка в гильзу тройника с термопастой внутри.
- Включите питание котла и зайдите в меню настроек. Активируйте режим работы с внешним термостатом или датчиком — обычно это отдельный пункт в сервисном меню, доступный через кнопки на панели управления.
- Проверьте работу связки: измените температуру на термостате и убедитесь, что котёл реагирует — включается или выключается горелка с задержкой в несколько минут.
- Настройте параметры гистерезиса и целевую температуру в меню котла, если производитель это позволяет — это снизит частоту включений горелки и продлит её ресурс.
Когда план не работает и частые ошибки
Беспроводные термостаты работают иначе: вместо кабеля устанавливается приёмный модуль рядом с котлом, который подключается к тем же клеммам, а сам термостат работает от батареек и связывается с модулем по радиоканалу. Порядок с местом установки и настройками в меню котла остаётся тем же, меняется только способ соединения.
Частая ошибка — перепутать клеммы термостата с клеммами для датчика уличной температуры или с контактами насоса циркуляции: это разные пары на плате, и подключение не туда либо не даст эффекта, либо выведет плату из строя. Другая ошибка — поставить комнатный термостат рядом с самим котлом или на кухне возле плиты: датчик будет ловить чужое тепло и работать с котлом невпопад.
Если после подключения котёл не видит термостат, часто причина в том, что в сервисном меню не активирован соответствующий режим — само механическое подключение проводов работу не запускает, нужна ещё программная настройка. Ещё встречается ситуация, когда термостат рассчитан на сухой контакт, а котёл ждёт сигнал 230 В, или наоборот — тогда без переходного реле связка не заработает, и это стоит уточнять по документации к обоим устройствам до покупки.
Для моделей с встроенной погодозависимой автоматикой уличный датчик обычно идёт в комплекте или заказывается отдельно у производителя, и его подключение выделено отдельным разделом в инструкции — там же указано, на какой высоте и с какой стороны дома его крепить, чтобы избежать влияния прямого солнца и осадков.
Частые вопросы
Нужно ли выключать газ при установке комнатного термостата?
Если работа ограничивается клеммами низковольтной цепи термостата и не требует вскрытия газового узла, достаточно обесточить котёл электрически. Перекрывать газ нужно только если по инструкции придётся снимать переднюю панель рядом с газовой арматурой.
Можно ли подключить датчик температуры к любому газовому котлу?
Не всегда. У бюджетных моделей без входа для термостата такой функции может не быть вовсе, тогда регулировка идёт только встроенным датчиком и ручкой на панели. Наличие клемм для внешнего термостата проверяют в паспорте или инструкции конкретной модели.
Чем отличается комнатный термостат от датчика температуры теплоносителя?
Термостат измеряет температуру воздуха в помещении и включает-выключает котёл по заданному значению для комнаты. Датчик теплоносителя измеряет температуру воды в трубе и используется для точной работы автоматики котла, а не для комфорта в конкретной комнате.
Что делать, если после установки котёл работает с перебоями?
Сначала проверьте настройки гистерезиса в меню — слишком узкий диапазон заставляет горелку включаться и выключаться слишком часто. Если проблема не в настройках, проверьте контакт в клеммах и целостность кабеля — окисление или плохое обжатие провода дают то же самое поведение.
