Как проверить датчик тяги на газовом котле: 7 шагов
Проверить датчик тяги на газовом котле можно самостоятельно: отключить котёл от питания, найти датчик на дымоходе или в камере сгорания, осмотреть его на предмет загрязнения и коррозии, а затем замерить сопротивление контактов мультиметром. Если прибор показывает разрыв цепи или значения не совпадают с паспортными, датчик меняют.
С чего начать
- Мультиметр с функцией измерения сопротивления
- Инструкция к котлу с электрической схемой
- Отвёртка и ключи для снятия панели корпуса
- Тряпка и щётка для очистки контактов
- Фонарик, если датчик расположен в глубине корпуса
Порядок проверки
- Обесточьте котёл полностью, вытащив вилку из розетки или отключив автомат. Работать с электрикой под напряжением нельзя — это опасно и мешает точным замерам.
- Перекройте газ на входе в котёл. Даже если предполагается только осмотр, лучше исключить риск случайного розжига во время проверки.
- Снимите переднюю панель корпуса согласно инструкции к модели. У большинства настенных котлов панель держится на защёлках или паре винтов внизу.

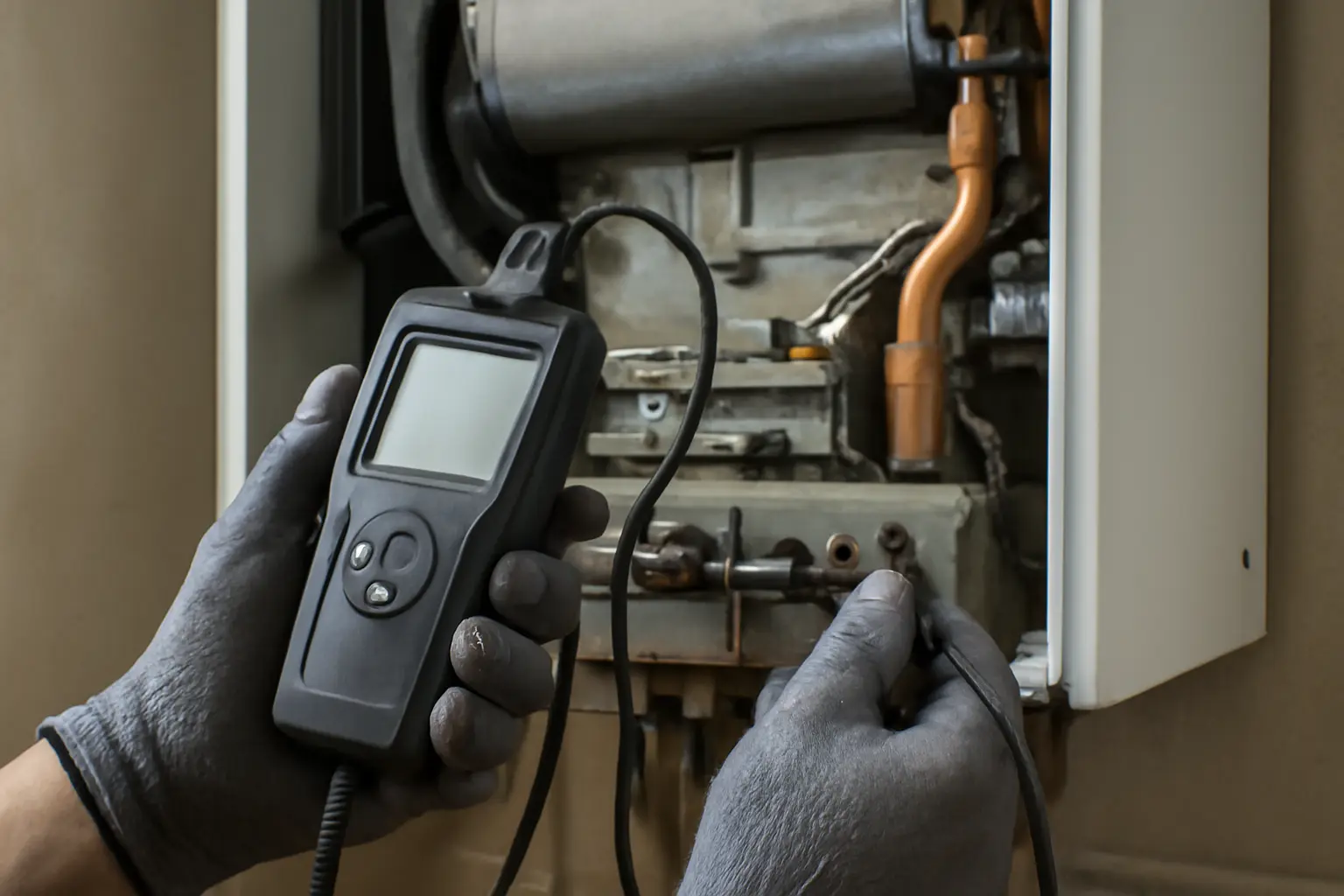

- Найдите датчик тяги — он обычно установлен на дымоходе рядом с вентилятором или в верхней части камеры сгорания, иногда его называют реле давления дымовых газов. По виду это небольшая коробочка с двумя трубками или проводами, идущими к плате управления.
- Осмотрите датчик и подводящие трубки на предмет засорения, конденсата, пыли или сажи. Часто ложные срабатывания связаны именно с загрязнением трубок, а не с поломкой самого датчика.
- Отсоедините провода от датчика, запомнив или сфотографировав порядок подключения. Установите мультиметр в режим измерения сопротивления и прикоснитесь щупами к контактам датчика.
- Сравните показания с нормой из инструкции. В спокойном состоянии контакты обычно замкнуты (сопротивление близко к нулю), а при срабатывании — разомкнуты, что даёт бесконечное сопротивление. Если контакты не переключаются вообще, датчик неисправен и подлежит замене.
- Проверьте тягу практически: включите котёл и понаблюдайте за работой вентилятора и розжигом. Если котёл не запускается или уходит в ошибку по тяге сразу после старта, а датчик по мультиметру исправен — проблема может быть в самом дымоходе или засоре воздуховода.
- Соберите панель обратно, включите газ и питание, запустите котёл в обычном режиме и последите за его работой минут десять-пятнадцать.
Когда план не работает и частые ошибки
Проверка мультиметром не всегда даёт однозначный ответ. Датчик может показывать нормальное сопротивление в статике, но не срабатывать под реальным давлением воздушного потока — такую неисправность мультиметром не поймать, нужен специальный стенд или замена на пробу.
По теме: Как проверить датчик температуры на газовом котле и Как проверить термопару на газовом котле мультиметром.
Частая ошибка — проверять датчик тяги, не проверив сам дымоход. Засор, обратная тяга из-за погоды или неправильный уклон трубы дают точно такие же симптомы, как сломанный датчик: котёл уходит в блокировку по тяге. Замена исправного датчика в этом случае ничего не даст.
Вторая ошибка — путать датчик тяги с датчиком давления газа или прессостатом воды. На плате управления несколько похожих реле, и по ошибке снимают показания не с того элемента. Перед разборкой стоит свериться со схемой из инструкции конкретной модели.
Третья ошибка — забывать перекрыть газ перед разборкой. Даже при отключённом электричестве в системе может оставаться остаточное давление газа, и снятие некоторых узлов без перекрытия крана небезопасно.
Ещё один момент: у турбированных котлов (с закрытой камерой сгорания и принудительным дымоудалением) датчик тяги часто совмещён с реле давления и называется по-другому в сервисной документации. У атмосферных котлов с естественной тягой это может быть простое биметаллическое реле на дымоходе, устроенное иначе и проверяемое немного другим способом. Точное название и схему проверки для конкретной модели лучше смотреть в сервисной книге или уточнять у производителя.
Частые вопросы
Можно ли включить котёл с отключённым датчиком тяги?
Технически на некоторых моделях это возможно через перемычку, но делать это самостоятельно не рекомендуется. Датчик — часть системы безопасности, и его отключение убирает защиту от обратной тяги и скопления продуктов горения в помещении.
Как часто нужно проверять датчик тяги?
Отдельного регламента для него обычно нет, проверка входит в ежегодное техническое обслуживание котла. Если котёл часто уходит в ошибку по тяге, проверку делают внепланово.
Что делать, если после чистки датчик всё равно не срабатывает?
Значит, деталь выработала свой ресурс и её нужно заменить на аналогичную по модели и характеристикам. Подбирать датчик лучше по каталожному номеру производителя, а не приблизительно "по виду".
Почему котёл выдаёт ошибку тяги при исправном датчике?
Причина может быть в засоре дымохода, неправильном монтаже трубы, сильном ветре или обратной тяге из-за перепада давления в доме. В этом случае стоит проверить сам дымоотвод и вентиляцию помещения, а не только электронику котла.
