Проверка греющего кабеля мультиметром: 8 шагов и вариантов диагностики

Обновлено 4 сентября 2026 г. · Тёплый пол

Если времени мало: обесточьте кабель, поставьте мультиметр в режим прозвонки и приложите щупы к токоведущим жилам. Низкое сопротивление и звуковой сигнал — кабель цел. «1» или OL на дисплее без сигнала — обрыв. Этого хватает для быстрой проверки. Дальше — восемь шагов, которые разбирают процесс подробнее и помогают понять, что делать при сомнительном результате.

Подготовка перед проверкой

1. Обесточивание кабеля

Перед любыми измерениями отключите автомат или терморегулятор, к которому подключён греющий кабель. Затем убедитесь, что напряжения на жилах действительно нет — индикаторной отвёрткой или тем же мультиметром в режиме измерения напряжения. Пропустить этот шаг нельзя: прозвонка кабеля под напряжением искажает показания и может повредить прибор.

2. Проверка самого мультиметра

Прежде чем что-то измерять, убедитесь, что прибор исправен. Замкните щупы между собой — должен появиться звуковой сигнал, а на экране показаться сопротивление, близкое к нулю. Если сигнала нет или цифры «пляшут», проблема в приборе, а не в кабеле: сядьте батарейку заменить или возьмите другой мультиметр. Этот шаг занимает секунды, но избавляет от ложных выводов на следующих этапах.

Проверки, которые показывают целостность кабеля

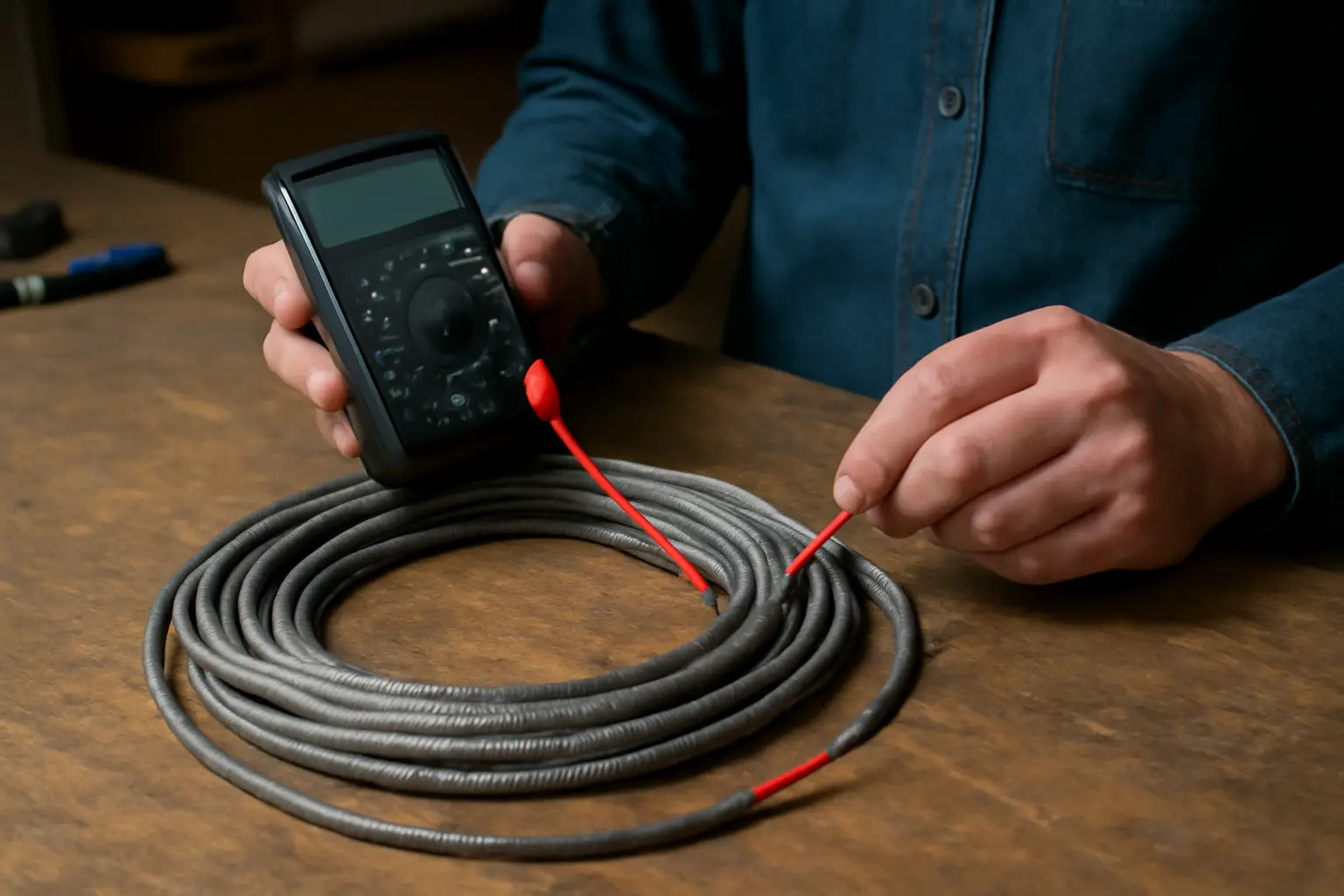

3. Прозвонка токоведущих жил

Основной способ проверить греющий кабель на целостность мультиметром — приложить щупы к его токоведущим жилам с обоих концов или к одной жиле, если доступен только один конец. У исправного кабеля сопротивление низкое, обычно в пределах 0–5 Ом, и звучит сигнал прозвонки. Это базовый тест, который показывает, есть ли электрический контакт по всей длине жилы.

Рядом по теме: Как проверить работоспособность греющего кабеля: 3 шага.

4. Сравнение с паспортным сопротивлением

Одной прозвонки не всегда достаточно, потому что низкое сопротивление есть и у частично повреждённого кабеля. Точнее — сверить измеренное значение с цифрой из паспорта или маркировки на самом кабеле. Производитель указывает сопротивление на определённую длину или на весь отрезок. Заметное отклонение от заявленного значения говорит о неисправности или о том, что кабель не соответствует своим характеристикам, даже если прозвонка формально «прошла».

5. Диагностика обрыва жилы

Если при прозвонке на дисплее появляется «1» или буквы OL, а звукового сигнала нет — это признак обрыва. Цепь разомкнута где-то по длине кабеля, и ток через неё не проходит. Место обрыва без специального оборудования найти сложно, но сам факт его наличия мультиметр фиксирует однозначно. При обрыве секцию обычно нужно менять целиком, потому что резать нагревательный кабель и восстанавливать его самостоятельно не предусмотрено конструкцией.

6. Диагностика короткого замыкания

Обратная ситуация — сопротивление между жилами близко к нулю там, где его быть не должно, например между двумя токоведущими проводниками, которые не соединены напрямую. Это признак короткого замыкания. Чаще всего оно возникает из-за повреждения изоляции при монтаже — например, кабель прижали инструментом или проколола арматура при заливке стяжки. Короткое замыкание опаснее обрыва: при подаче питания на такой кабель срабатывает защита или он перегревается в точке повреждения.

Когда мультиметра недостаточно

7. Проверка изоляции

Целостность жилы и состояние изоляции — разные вещи, и мультиметр проверяет в первую очередь первое. Сопротивление между каждой токоведущей жилой и экраном или оплёткой кабеля в норме должно быть очень большим, на грани бесконечности. Обычный мультиметр измеряет сопротивление в диапазоне до нескольких мегаом и не всегда способен корректно показать такие высокие значения. Для полноценной проверки изоляции используют мегаомметр — прибор, который подаёт повышенное испытательное напряжение и точнее выявляет утечку тока через повреждённую оболочку.

8. Повторная проверка при неоднозначном результате

Если показания на границе нормы или отличаются от прошлых измерений незначительно, стоит повторить прозвонку несколько раз, слегка меняя положение щупов и убедившись, что контакт плотный. Окисленные клеммы, плохо зачищенные концы жилы или севшая батарейка мультиметра — частые причины ошибочных выводов. Если сомнения остаются, а кабель уже смонтирован и залит в стяжку, лучше привлечь специалиста с мегаомметром или обратиться в сервисную организацию: разбирать пол «на всякий случай» дороже, чем один раз провести точную диагностику.
