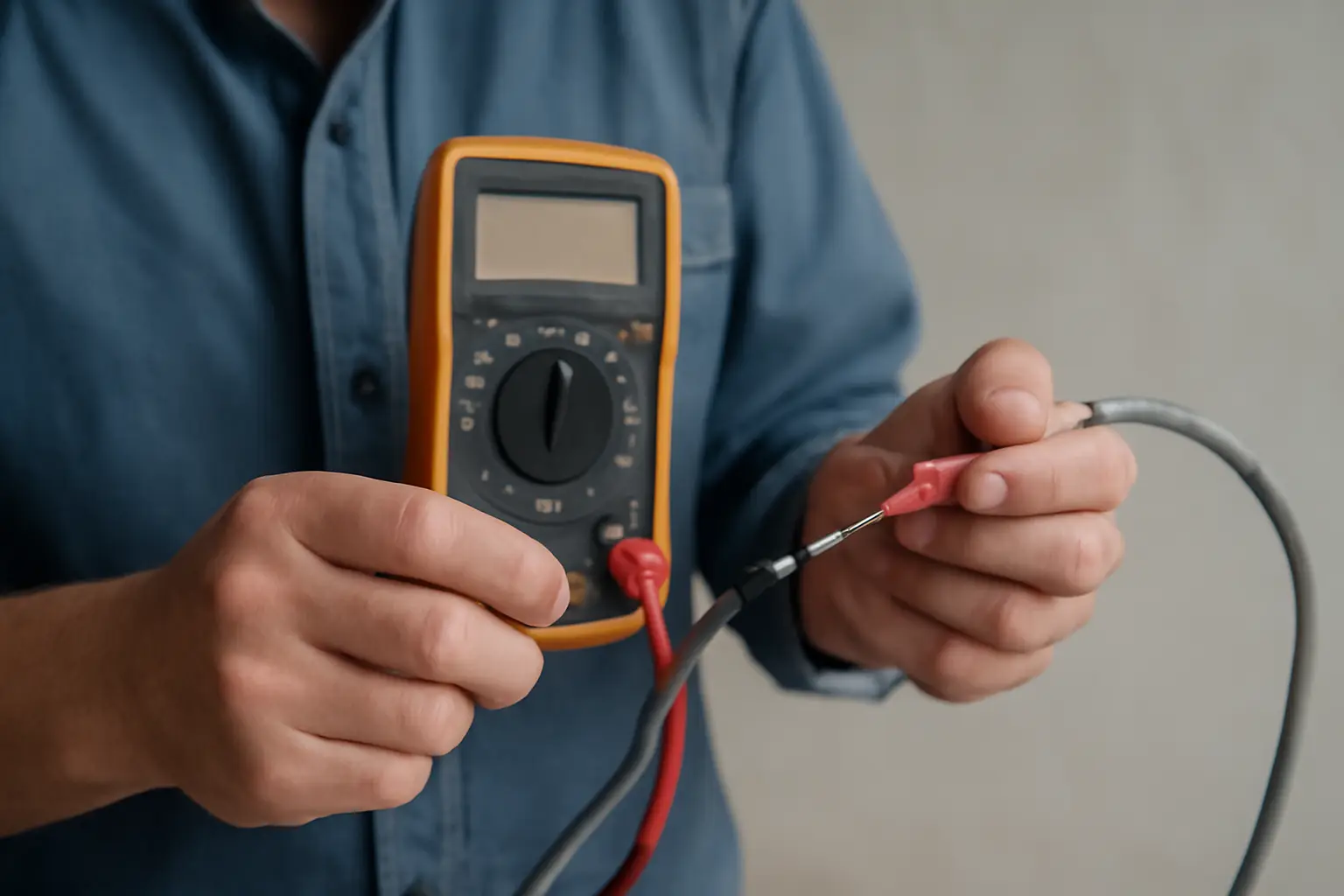

Как прозвонить греющий кабель мультиметром на целостность
Греющий кабель прозванивают мультиметром в режиме измерения сопротивления или в режиме звуковой прозвонки. Кабель предварительно обесточивают, щупы прикладывают к токоведущим жилам и смотрят показания: малое сопротивление или звуковой сигнал говорят об исправности, а надпись OL, «1» или значение, близкое к бесконечности — о разрыве цепи. Дополнительно сравнивают полученное число с паспортным значением и проверяют сопротивление изоляции между жилой и оплёткой.
Подготовка перед проверкой
Первое действие — обесточить систему полностью. Кабель отключают и от сети, и от терморегулятора: даже если выключатель термостата стоит в положении «выкл», часть цепи может оставаться под напряжением при неисправном реле. Проверка мультиметром при подключённом питании небезопасна и может испортить сам прибор.
После отключения кабель освобождают от изоляционных лент и клипс ровно настолько, чтобы получить доступ к концам жил или к разъёмной коробке, если она есть. Если кабель уже смонтирован в стяжке, работают с выведенными концами у терморегулятора или в монтажной коробке — вскрывать пол для прозвонки не нужно.
Настройка мультиметра
На приборе выбирают режим измерения сопротивления (обозначается символом Ω) или режим прозвонки, если он есть отдельной кнопкой. Перед основным замером щупы соединяют между собой — это контрольный шаг, который показывает, что мультиметр работает и батарейка в нём не разряжена. Прибор должен показать значение около нуля или подать звуковой сигнал.
Если контрольная проверка не прошла, дальше замерять кабель нет смысла — сначала разбираются с мультиметром: меняют батарейку или щупы. Только после этого переходят к самому кабелю.
Как прозвонить греющий кабель на целостность
Порядок зависит от типа кабеля.
- Двужильный кабель. Жилы проверяют по очереди: сначала щупы ставят на концы одной жилы, затем на концы второй. Каждая жила должна показать малое сопротивление или дать звуковой сигнал.
- Одножильный кабель. Здесь одна токопроводящая жила идёт от начала секции до конца и обратно через соединительную муфту, поэтому щупы прикладывают к концам всей секции — то есть к двум выводам, которые фактически являются началом и завершением одного контура.
Показания трактуют так: цепь целая, если мультиметр выдаёт конкретное число в омах или подаёт звуковой сигнал в режиме прозвонки. Разрыв жилы виден сразу — на экране появляется OL, символ «1» или значение, которое стремится к бесконечности. Это означает, что ток по цепи не проходит, и кабель в этом месте повреждён.
Сверка с паспортным сопротивлением
Само по себе наличие числа на экране не говорит о полном порядке. Значение сравнивают с тем, что указано в паспорте кабеля или на маркировке — обычно это диапазон в омах для конкретной длины и мощности секции. Если измеренное сопротивление заметно выходит за пределы допуска, кабель может быть повреждён частично: например, часть нагревательной нити пережата или окислилась в месте соединения, но полного разрыва ещё не произошло.
Такая ситуация опаснее явного обрыва, потому что система формально работает, но грелка теряет мощность или перегревается в отдельных точках. Паспорт или инструкцию к конкретной модели стоит поднять перед замером, чтобы знать, с каким числом сравнивать результат.
Проверка изоляции и оплётки
Отдельно от целостности жилы проверяют состояние изоляции. Для этого один щуп прикладывают к токоведущей жиле, второй — к экрану или защитной оплётке кабеля. При исправной изоляции сопротивление должно быть очень большим — практически на пределе шкалы мультиметра, что говорит об отсутствии контакта между жилой и оплёткой.
Обычный мультиметр показывает такое сопротивление приближённо и не всегда способен выявить небольшой дефект изоляции, особенно во влажной среде. Для точной диагностики применяют мегомметр — прибор, который подаёт повышенное напряжение и точнее показывает утечку тока через микроповреждения. Если планируется гарантийная проверка или кабель укладывается в помещение с высокой влажностью, лучше воспользоваться именно мегомметром, а не ограничиваться бытовым мультиметром.
Сводная таблица показаний
| Что измеряют | Норма | Признак неисправности |
|---|---|---|
| Жила двужильного кабеля (по отдельности) | Малое сопротивление, звук в режиме прозвонки | OL, «1» или значение, близкое к бесконечности |
| Секция одножильного кабеля (по концам) | Сопротивление в пределах паспортного значения | OL или сильное отклонение от паспортного числа |
| Жила относительно оплётки/экрана | Очень большое сопротивление (изоляция цела) | Малое сопротивление — повреждена изоляция |
| Контрольная проверка щупов (щуп к щупу) | Около нуля или звуковой сигнал | Нет реакции — проблема в мультиметре, не в кабеле |
Частые вопросы
Можно ли прозванивать кабель без отключения от сети?
Нет. Систему обязательно обесточивают и отсоединяют от терморегулятора перед любым замером. Прозвонка под напряжением опасна для человека и может повредить мультиметр.
Что делать, если мультиметр показывает OL на одной из жил?
Это признак разрыва цепи в этой жиле. Дальше ищут точку обрыва — визуально осматривают кабель на предмет заломов, порезов или следов перегрева, либо делят кабель на участки и прозванивают их отдельно, чтобы сузить зону поиска. Отремонтировать разрыв самостоятельно сложно: чаще кабель заменяют целиком или ремонтируют повреждённый участок с помощью специальной муфты, если это допускает инструкция производителя.
Почему сопротивление есть, но кабель всё равно греет плохо?
Значит, измеренное сопротивление вышло за пределы паспортного допуска — цепь не разорвана полностью, но повреждена частично. Такое бывает при окислении контактов в местах соединений или локальном пережиме нагревательной нити. В этом случае ориентируются на маркировку кабеля и обращаются в сервисную организацию для более точной диагностики.
Нужен ли мегомметр вместо мультиметра?
Для базовой прозвонки на целостность обычного мультиметра достаточно. Мегомметр нужен, когда проверяют качество изоляции более тщательно — он подаёт повышенное напряжение и точнее показывает утечку тока, особенно если кабель укладывается в помещение с повышенной влажностью или проверяется после длительной эксплуатации.
