Как проверить динистор DB3 мультиметром: пошагово
Мультиметром динистор DB3 можно проверить только частично. Прибор надёжно показывает короткое замыкание и полный разрыв — это уже отсеет явный брак. А вот рабочее переключение динистора мультиметр не увидит, потому что для открытия DB3 нужно напряжение порядка 28–36 В, а обычный тестер в режимах «диод» или «сопротивление» выдаёт на щупах не больше 2–3 В. Чтобы проверить деталь полностью, нужен либо специализированный прибор, либо небольшая тестовая схема с источником повышенного напряжения.
- Динистор DB3 — симметричный элемент, у него нет полярности, ножки равноправны.
- Мультиметром в режиме диода или омметра можно найти только короткое замыкание или разрыв цепи.
- Порог открытия (28–36 В) обычным мультиметром не достигается, поэтому «рабочесть» так не подтвердить.
- Для полной проверки нужен блок питания на 40–50 В или готовая схема с конденсатором.
Что вообще делает DB3 и зачем его проверяют
DB3 — это симметричный динистор, он же диак. Пока напряжение на нём ниже порога срабатывания, деталь ведёт себя как разрыв цепи, сопротивление очень высокое в обе стороны. Как только напряжение достигает порога — обычно это 28–36 В, точное значение указано в даташите на конкретную партию — динистор резко открывается и пропускает импульс тока. Именно на этом принципе строятся схемы управления тиристорами и симисторами: в диммерах, регуляторах яркости, регуляторах оборотов паяльников и вентиляторов.
Проверяют DB3 обычно после того, как перестал работать регулятор мощности: лампа не диммируется, паяльник греется на полную либо не греется вовсе. DB3 в таких схемах стоит рядом с переменным резистором и конденсатором, и именно он часто выходит из строя первым при скачках напряжения в сети.
Проверка мультиметром: что реально можно увидеть

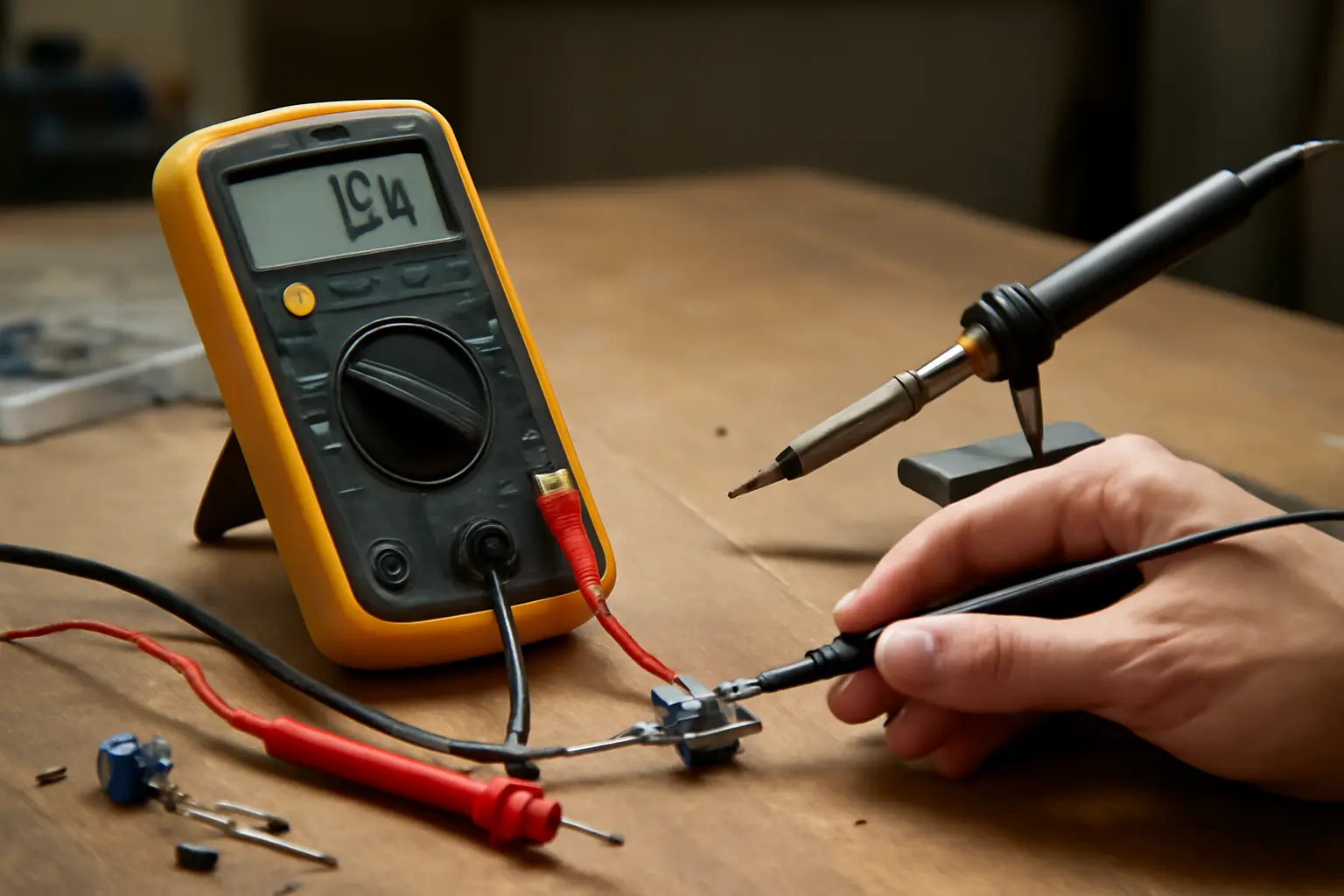

Переведите мультиметр в режим измерения сопротивления на пределе 2 МОм или в режим проверки диодов. Приложите щупы к выводам DB3 в одном направлении, затем поменяйте местами. Динистор симметричный, поэтому показания должны быть одинаковыми в обе стороны.
Об этом же: Проверка греющего кабеля мультиметром: 8 шагов и вариантов диагностики и Как проверить работоспособность греющего кабеля: 3 шага.
Если прибор показывает бесконечность (разрыв) в обоих направлениях — это нормально для исправного динистора при напряжении тестера ниже порога открытия. Если же прибор показывает низкое сопротивление или ноль хотя бы в одном направлении — динистор пробит, деталь неисправна, менять без вариантов.
Отдельно смотрите на разброс показаний в обе стороны. У симметричного элемента разница быть не должна. Если в одну сторону прибор показывает разрыв, а в другую — заметную проводимость, это тоже говорит о неисправности, хотя формально «пробоя» нет.
Почему обычная проверка не подтверждает работоспособность
Здесь и кроется главная сложность вопроса «как проверить динистор db3 мультиметром» — прибор физически не может подать напряжение выше 3 В, а без достижения порога переключения динистор просто не откроется. Получается, что мультиметр видит только два крайних состояния: полный пробой (короткое замыкание) и полный разрыв. Промежуточное, но всё равно неисправное состояние — когда порог открытия у детали сместился и стал сильно выше или ниже нормы — так не выявить.
Это не недостаток конкретного мультиметра, а особенность самого измерения. Даже дорогой прибор с батарейкой на 9 В не решит проблему: нужного напряжения всё равно не хватает почти в три раза.
Проверка с источником повышенного напряжения
Если под рукой есть регулируемый блок питания с выходом до 40–50 В, проверка становится точной. Подключите динистор последовательно с резистором на 1–2 кОм и миллиамперметром (или мультиметром в режиме измерения тока). Плавно поднимайте напряжение от нуля и следите за током в цепи.
До момента открытия ток должен оставаться близким к нулю — это утечка, обычно единицы микроампер. В момент достижения порога срабатывания ток резко скачет, напряжение на самом динисторе одновременно падает. Зафиксируйте, при каком напряжении источника произошло переключение — это и есть напряжение открытия конкретного экземпляра. Сравните со значением в даташите на DB3, обычно это диапазон 28–36 В с допуском.
Работать с источником выше 40 В нужно аккуратно: ток в цепи ограничивайте резистором заранее, иначе в момент открытия динистора возможен скачок, который повредит и сам динистор, и измерительный прибор.
Проверка через простую RC-цепь
Более доступный способ — собрать тестовую цепочку из динистора, резистора и конденсатора, подключённую через понижающий трансформатор или через гасящий резистор к сети. Конденсатор заряжается через резистор, напряжение на нём растёт, и как только достигает порога открытия динистора — происходит разряд через DB3 с характерным щелчком или всплеском на осциллографе.
Без осциллографа судить о моменте срабатывания сложнее, но можно ориентироваться по звуку в динамике, подключённом через резистор, или по вспышке светодиода в цепи разряда. Такой способ проверки нагляднее, но требует аккуратности при работе с сетевым напряжением: обязательна гальваническая развязка через трансформатор, работа без прямого контакта с сетью 220 В.
Если нет уверенности в собственных навыках сборки такой схемы или нет подходящих деталей под рукой, разумнее обратиться в сервисный центр по ремонту электроники — там для проверки динисторов и симисторов используют специализированные тестеры полупроводников с нужным диапазоном напряжений.
Проверка в составе схемы, без выпайки
Иногда выпаять DB3 из платы диммера или регулятора сложно или нежелательно. В этом случае можно проверить деталь косвенно: отключить питание, разрядить конденсаторы схемы, а затем прозвонить динистор мультиметром прямо на плате в режиме сопротивления. Соседние элементы — резисторы, конденсаторы — могут искажать показания, поэтому такой метод даёт результат только при явном пробое, когда сопротивление в обе стороны низкое независимо от остальной схемы.
Если прозвонка на плате показывает норму, а регулятор всё равно не работает, вероятнее всего неисправность не в DB3, а в симисторе, переменном резисторе или в самом конденсаторе управляющей цепи. Стоит проверить эти элементы отдельно, прежде чем менять динистор.
Типичные ошибки при проверке
Чаще всего встречаются три ошибки. Первая — принимать бесконечное сопротивление на мультиметре за однозначное доказательство исправности, хотя это нормальное поведение и для рабочего, и для детали со смещённым порогом срабатывания. Вторая — путать выводы при проверке в схеме и делать вывод о полярности, хотя у DB3 полярности нет вовсе. Третья — подавать на динистор напряжение выше 50 В без ограничения тока резистором, что нередко выводит деталь из строя даже при исходно исправном состоянии.
Ещё одна частая ситуация — путают DB3 с похожими по корпусу диодами или маломощными стабилитронами при визуальном осмотре платы. Маркировка на корпусе обычно мелкая, лучше сверяться со схемой устройства или даташитом производителя, а не только с внешним видом детали.
Практический вывод
Для быстрой отсева явного брака достаточно мультиметра в режиме сопротивления или диода: короткое замыкание или явная асимметрия показаний говорят о неисправности сразу. Но подтвердить, что динистор открывается при нормальном напряжении 28–36 В, обычным тестером нельзя — для этого нужен источник питания до 40–50 В с резистором-ограничителем или специализированный прибор для проверки полупроводников. Если результат проверки неочевиден, а разбирать схему заново нет возможности, проще заменить DB3 на новый — деталь недорогая, а времени на точную диагностику часто уходит больше, чем стоит сама замена.
