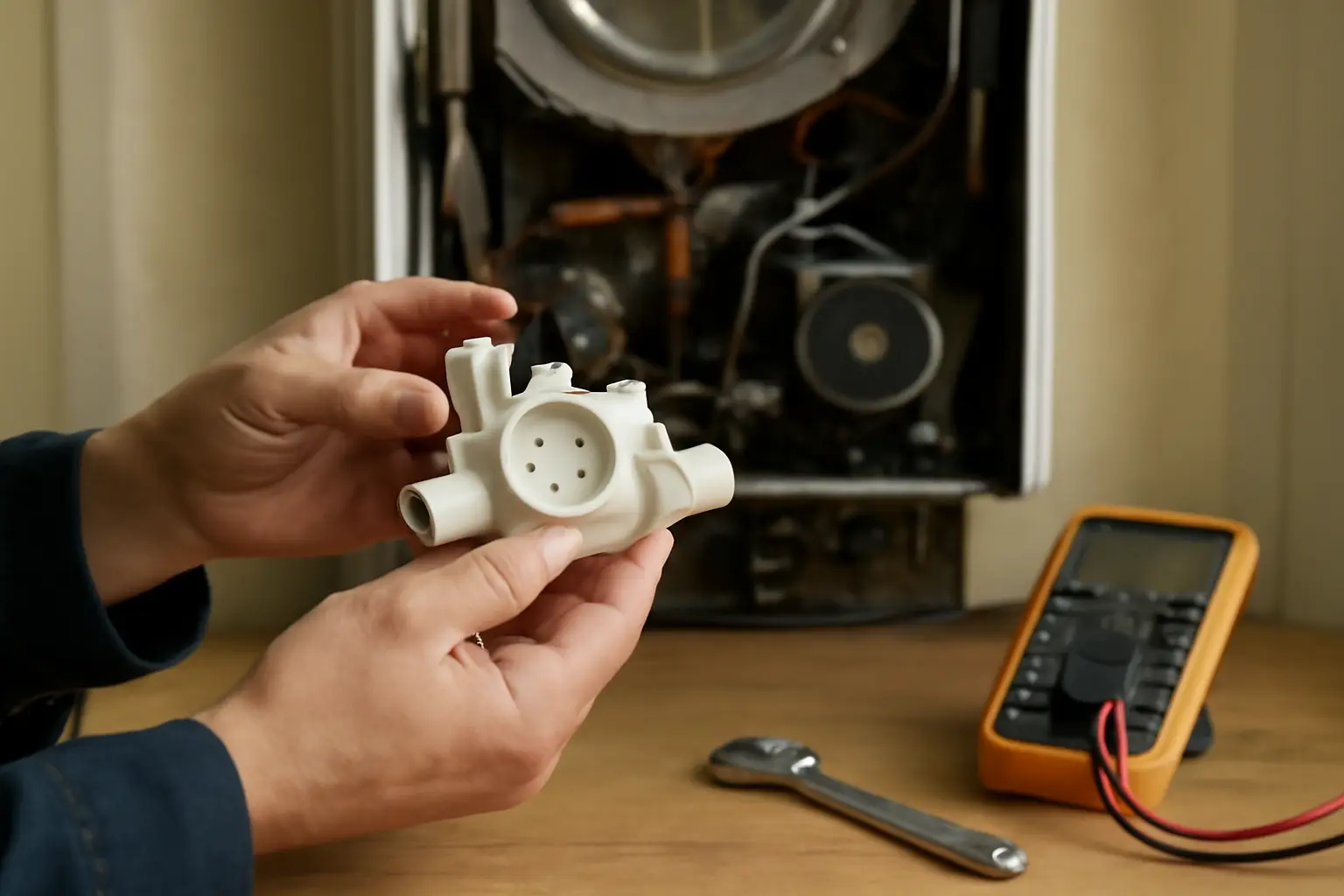

Как проверить датчик протока на котле Navien: 5 шагов
Датчик протока на котле Navien проверяют мультиметром: снимают разъём, замеряют сопротивление обмотки и напряжение на выходе при пропускании воды через теплообменник. Если сигнал не меняется при открытом кране горячей воды — датчик неисправен или засорён механизм турбины внутри него. Проверка занимает 15–20 минут, но перед разборкой стоит отключить котёл от сети и перекрыть подачу газа.
Где находится датчик протока и как он устроен
В большинстве моделей Navien датчик протока стоит на входе холодной воды в пластинчатый теплообменник контура ГВС. Это турбинка с крыльчаткой и магнитом, вращение которой считывает датчик Холла. При открытии крана горячей воды поток вращает крыльчатку, сигнал идёт на плату управления, и котёл запускает горелку.
Ещё по теме: Как проверить датчик тяги на газовом котле: 7 шагов.
Если крыльчатка не вращается или магнит повреждён, плата не получает сигнала о протоке даже при исправном насосе и открытом кране. Внешне узел похож на небольшой цилиндрический корпус с двумя патрубками и разъёмом на два-три провода, врезанный в трубу перед теплообменником.
Признаки неисправности датчика протока
- Котёл не запускает горение при открытом кране горячей воды, хотя вода из крана идёт.
- На дисплее появляется ошибка, связанная с отсутствием протока — конкретный код зависит от серии, его расшифровку даёт инструкция к модели.
- Горячая вода то появляется, то пропадает без видимой причины при постоянном напоре.
- Котёл работает нормально в режиме отопления, но не реагирует на запрос ГВС.
Похожие симптомы даёт засорённый фильтр на входе, слабое давление в водопроводе или неисправный трёхходовой клапан. Поэтому датчик протока проверяют не первым, а после того как убедились, что вода идёт с нормальным напором и фильтр перед котлом чист.
Проверка мультиметром — пошагово
- Обесточить котёл, перекрыть газ и воду на входе.
- Найти датчик протока по схеме из инструкции к конкретной модели — расположение отличается у настенных и напольных серий.
- Отсоединить разъём датчика от платы управления.
- Мультиметром в режиме измерения сопротивления проверить обмотку датчика между контактами — обычно значение находится в диапазоне, указанном производителем для конкретной серии, отклонение в разы говорит о повреждении обмотки.
- Если сопротивление в норме, проверить сигнал на выходе: подать воду через датчик вручную или открутить его и продуть, наблюдая изменение напряжения на мультиметре в режиме постоянного тока.
- Отсутствие изменений при физическом вращении крыльчатки — верный признак поломки датчика Холла или обрыва провода.
Важно проверять именно разъём датчика, а не клеммы на плате управления — так проще отделить неисправность самого датчика от повреждения проводки или платы.
Проверка без мультиметра
Если прибора под рукой нет, можно провести грубую механическую проверку. Датчик снимают с трубы, продувают воду через него из-под крана и смотрят, крутится ли крыльчатка визуально — через прозрачный корпус это часто видно. Крыльчатка вращается свободно и без заеданий, если механизм исправен.
Второй способ — временная замена датчика на заведомо исправный аналог той же серии, если такой есть под рукой. Способ применяют мастера, у которых есть запасные детали, для рядового пользователя быстрее и надёжнее обратиться в сервисную организацию.
Типичные причины ложных ошибок протока
| Причина | Как проявляется | Что делать |
|---|---|---|
| Засор фильтра на входе воды | Слабый напор, ошибка протока при открытом кране | Снять и промыть сетчатый фильтр |
| Загрязнение крыльчатки датчика | Крыльчатка вращается туго или заедает | Разобрать датчик, промыть от накипи и осадка |
| Обрыв провода или окисление контактов | Сигнал отсутствует при исправной крыльчатке | Проверить целостность провода, зачистить контакты |
| Неисправность датчика Холла | Крыльчатка крутится, сигнала нет | Замена датчика на аналогичный по серии |
| Низкое давление в водопроводе | Датчик срабатывает нестабильно | Проверить давление, обратиться в управляющую компанию |
Что делать, если датчик исправен, а ошибка не пропадает
Иногда датчик протока полностью исправен, но котёл всё равно выдаёт ошибку отсутствия воды. В этом случае причина обычно в другом узле: забитом теплообменнике ГВС, неисправном трёхходовом клапане, который не переключается в режим горячей воды, или в плате управления, которая неверно интерпретирует сигнал.
Проверку теплообменника и клапана без специального оборудования и опыта лучше не проводить самостоятельно — разборка требует слива теплоносителя и знания конкретной модели. Если после замены датчика ошибка сохраняется, разумно вызвать мастера сервисной организации, а не менять детали по очереди наугад.
Отдельно стоит проверить настройки минимального расхода воды для запуска горелки — в некоторых моделях Navien этот параметр меняется в сервисном меню, и при слишком высоком пороге котёл может не запускаться даже при исправном датчике и нормальном напоре.
Частые вопросы
Можно ли почистить датчик протока самостоятельно, не покупая новый
Да, если проблема в накипи или мусоре на крыльчатке. Датчик снимают, промывают под проточной водой, при сильном известковом налёте выдерживают в слабом растворе для удаления накипи. После сборки проверяют свободное вращение крыльчатки рукой или продувкой водой.
Сколько стоит замена датчика протока на котле Navien
Цена детали и работы зависит от серии котла, региона и конкретной сервисной организации. Точную стоимость называют в сервисном центре после диагностики — заочно её не определить.
Как понять, что именно датчик виноват, а не плата управления
Самый надёжный способ — измерить сигнал непосредственно на разъёме датчика при физическом протоке воды. Если сигнал меняется корректно, а котёл всё равно не реагирует, вопрос уже в проводке или плате. Если сигнала нет вовсе при явном вращении крыльчатки — неисправен сам датчик.
Нужно ли сливать воду из системы перед снятием датчика
Обычно достаточно перекрыть кран подачи воды перед датчиком, полный слив системы отопления не требуется. Но конкретный порядок действий и расположение отсечных кранов отличается у разных моделей, поэтому перед разборкой стоит сверяться со схемой из инструкции к своему котлу.
