Как проверить работоспособность греющего кабеля: 3 шага

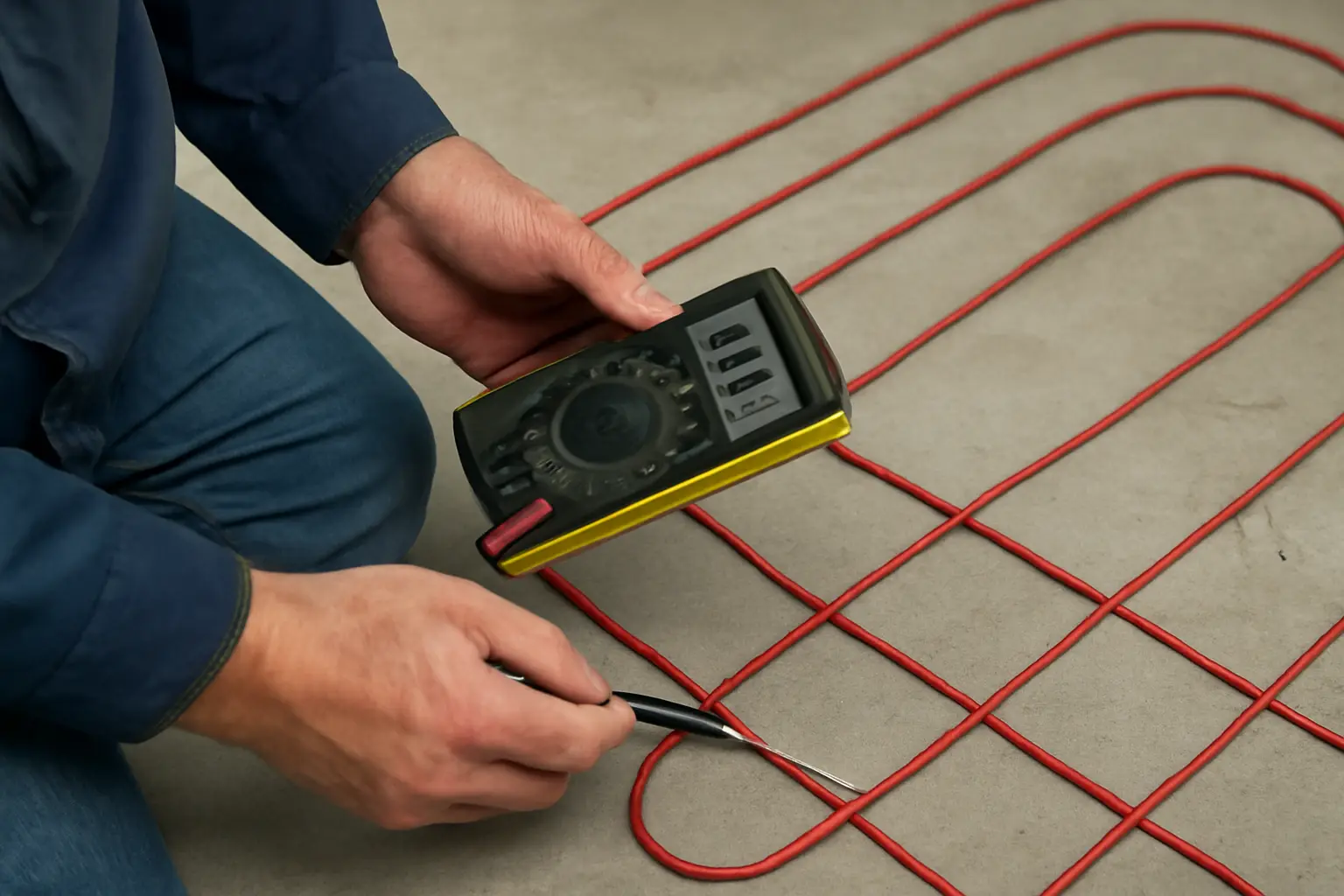

Работоспособность греющего кабеля проверяют двумя приборами: мультиметром измеряют сопротивление жил и ищут обрыв или короткое замыкание, мегаомметром проверяют состояние изоляции. Перед любыми замерами кабель полностью обесточивают и отсоединяют от термостата и клемм. Без этих двух проверок в связке диагноз будет неполным — мультиметр не видит скрытый пробой изоляции.
От чего зависит методика проверки
Тип кабеля определяет, что именно измерять. У резистивного кабеля постоянного сопротивления сравнивают полученное значение с паспортным — оно фиксировано по всей длине. У саморегулирующегося кабеля сопротивление меняется в зависимости от температуры, поэтому его измеряют между жилами на обоих концах, а не только с одной стороны. Если проверить лишь один участок, можно пропустить локальное повреждение.
Второй момент — что именно вы подозреваете. Обрыв и явное короткое замыкание находит обычный мультиметр в режиме прозвонки или измерения сопротивления. Постепенное ухудшение изоляции, влага под оболочкой или механическое повреждение, не приведшее к полному замыканию, — это зона мегаомметра. Одной прозвонки для полной картины недостаточно.
По теме: Насосно-смесительный узел для тёплого пола: принцип работы и Принцип работы двухконтурного газового котла: разбор по узлам.
Что учесть перед замерами
Систему обязательно обесточивают — это требование безопасности и одновременно условие корректности измерений. Кабель отсоединяют от термостата или клемм щита: если оставить его в цепи, сторонние подключения искажают показания. Экран кабеля тоже прозванивают на целостность, отдельно от токопроводящих жил.
При проверке изоляции мегаомметром напряжение подают последовательно — 500 В, затем 1000 В, затем 2500 В, и на каждом уровне выдерживают минуту. Это не разовый щелчок прибора, а процедура с временем ожидания. Пропуск ступеней или сокращение выдержки дают ненадёжный результат.
Вопросы и ответы
Какой мультиметр нужен для проверки греющего кабеля
Обычный цифровой мультиметр с режимом прозвонки и измерения сопротивления в омах — этого достаточно для базовой диагностики. Специальных функций для греющих кабелей не требуется. Главное — исправные щупы и достаточный диапазон измерения сопротивления, особенно для длинных линий.
Как понять, что сопротивление в норме
Измеренное значение сравнивают с паспортным или с маркировкой на самом кабеле — производитель указывает сопротивление на метр или на всю длину секции. Небольшое отклонение в пределах, заявленных производителем, — это норма. Значительная разница в любую сторону говорит о повреждении: обрыв даёт бесконечное сопротивление, короткое замыкание — близкое к нулю.
Можно ли обойтись без мегаомметра
Для быстрой проверки на обрыв или явное КЗ — можно, мультиметра достаточно. Но он не покажет постепенное ухудшение изоляции, из-за которого кабель со временем начнёт срабатывать защитное устройство или пробивать на землю. Если кабель уже стоял под нагрузкой в сырых условиях или был на нём подозрительный участок, проверку изоляции лучше не пропускать.
Почему изоляцию проверяют на трёх напряжениях
Каждая ступень напряжения — 500, 1000, 2500 В — выявляет свой уровень дефекта изоляции. Слабое повреждение может не показать себя при низком напряжении, но проявится при более высоком. Минутная выдержка на каждом уровне нужна, чтобы ток стабилизировался и показание мегаомметра было достоверным, а не мгновенным всплеском.
Что делать, если сопротивление жил сильно отличается от паспортного
Сначала проверяют, отсоединён ли кабель от всех клемм и термостата — паразитная цепь искажает результат. Если после этого расхождение сохраняется, вероятен обрыв (сопротивление стремится к бесконечности) или частичное повреждение жилы (сопротивление занижено или нестабильно). В этом случае кабель обычно требует замены секции или полностью — решение принимает специалист после осмотра.
Нужно ли проверять кабель, если он ещё работает, но подозрения есть
Да, регулярная диагностика имеет смысл, особенно перед началом отопительного сезона или после механических работ рядом с трассой кабеля. Скрытое повреждение изоляции может долго не проявляться внешне, а потом привести к отказу или срабатыванию защиты в самый неподходящий момент. Профилактическая проверка мегаомметром занимает немного времени и предупреждает такие ситуации.
Чем отличается проверка саморегулирующегося кабеля от резистивного
У резистивного кабеля сопротивление постоянно и не зависит от температуры среды, поэтому один замер даёт однозначный результат. У саморегулирующегося кабеля сопротивление меняется от температуры, и его нужно измерять между жилами на обоих концах кабеля — это позволяет заметить локальное повреждение, которое замер с одной стороны не покажет. Разница в подходе связана именно с этой особенностью материала.
