Потолочно-проходной узел своими руками: порядок монтажа
Потолочно-проходной узел собирают из готового заводского комплекта или из листового негорючего материала и минеральной изоляции, вписывают его в проём перекрытия так, чтобы дымоход не касался деревянных балок и обшивки, а зазор между трубой и коробом заполняют базальтовой ватой. Дальше узел закрывают декоративным коротышем, и дымоход можно вести выше, через кровлю.
Что понадобится
- Потолочно-проходной узел (ППУ) подходящего диаметра под вашу трубу — сэндвич или одноконтурную, из комплекта дымохода или собранный отдельно
- Базальтовая или минеральная вата плотностью не ниже 40 кг/м³, без синтетических связующих, боящихся температуры
- Оцинкованный лист или готовый короб для оформления проёма в потолке
- Отрезной круг по металлу, шуруповёрт, саморезы, герметик для высоких температур
- Рулетка, уровень, карандаш, средства защиты — перчатки, очки, респиратор при работе с ватой
- Отвес или лазерный уровень для разметки проёма строго над печью или котлом
Порядок действий
- Определите точку выхода дымохода из печи или котла и с помощью отвеса перенесите её на потолок — проём должен быть точно над центром трубы, без смещений и уводов в стороны на этом участке.
- Разметьте на потолке квадрат или прямоугольник проёма. Размер зависит от диаметра трубы: расстояние от наружной стенки дымохода до сгораемых конструкций перекрытия должно быть не меньше 380 мм для неизолированной трубы и не меньше 130–150 мм для сэндвича с утеплённым коробом — точные цифры дают производитель узла и СП 7.13130.
- Вырежьте проём в потолке. Если попадает балка перекрытия, её либо обходят коробом с дополнительным усилением, либо, если это допустимо конструктивно, немного смещают разметку — резать саму несущую балку нельзя без согласования с проектом дома.

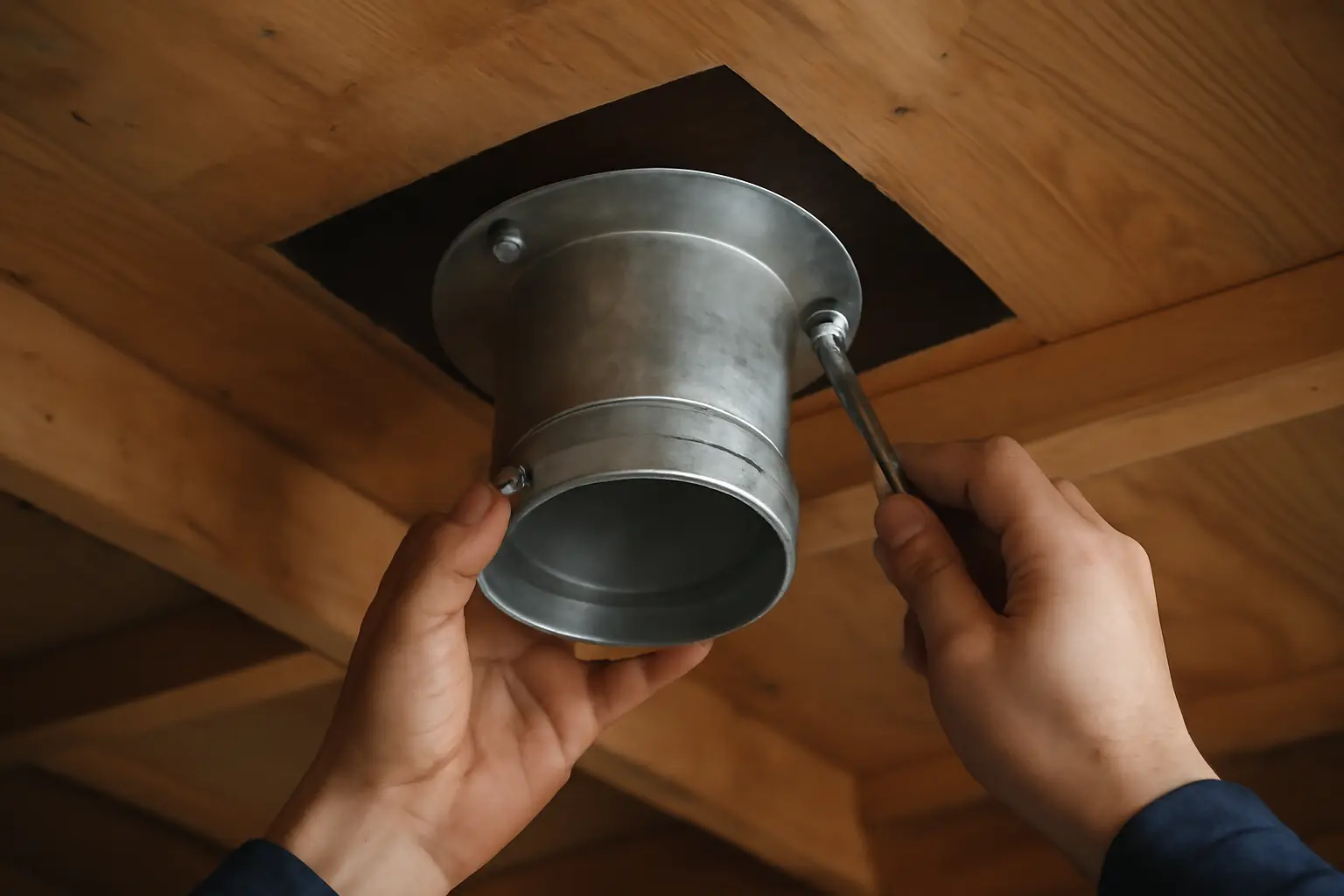

- Соберите или установите готовый ППУ в проём так, чтобы нижняя и верхняя плоскости узла легли на черновой пол и на будущую обшивку потолка второго этажа или чердака. Закрепите короб к лагам саморезами по периметру.
- Проведите трубу дымохода через отверстие узла, отцентрируйте по всем сторонам от стенок короба, зафиксируйте временными подпорками или хомутом, чтобы труба не смещалась при дальнейшей работе.
- Заполните пространство между трубой и стенками короба минеральной ватой, плотно, но без сильного трамбования — вата должна дышать и держать теплоизоляционные свойства, а не превращаться в плотный ком.
- Закройте нижнюю и верхнюю часть узла декоративными пластинами-разделками с отверстием под диаметр трубы. Стыки пластин с трубой и с потолком промажьте термостойким герметиком.
- Проверьте зазоры со всех сторон рулеткой ещё раз после финальной сборки — расстояние от трубы до сгораемых конструкций не должно уменьшиться из-за перекоса при монтаже.
- Дайте герметику высохнуть по инструкции производителя и только после этого переходите к монтажу следующего участка дымохода выше, через кровлю или чердачное пространство.
Когда план не работает и частые ошибки
Самая распространённая ошибка — экономия на противопожарных отступах: люди ставят узел впритык к балкам, надеясь, что вата спасёт. Вата снижает температуру, но не заменяет воздушный зазор, предусмотренный расчётом. Вторая ошибка — жёсткое крепление трубы к коробу без учёта теплового расширения металла: дымоход при нагреве удлиняется, и если он зажат насмерть, со временем появляются трещины в швах или деформация короба.
Если балка перекрытия попадает точно в расчётную зону проёма и её нельзя обойти коробом без нарушения размеров, самостоятельный монтаж делать своими руками не стоит — здесь нужен расчёт нагрузки на перекрытие и, возможно, изменение положения печи или котла. Также не годится план, если дымоход проходит через жилое помещение второго этажа, а не через технический чердак: в этом случае требования к узлу и его отделке заметно строже, и лучше привлечь специалиста по монтажу дымоходов.
Ещё одна ситуация, когда самостоятельная сборка узла превращается в проблему, — использование обычной стекловаты или монтажной пены вместо базальтовой ваты и термостойкого герметика. При регулярных высоких температурах такие материалы теряют форму или начинают тлеть, а обнаружить это снаружи невозможно до появления запаха гари или явных повреждений отделки.
Читайте по теме: Потолок в парилке: какой должен быть и из чего делать и Потолок в парной: высота, слои и отделка.
Частые вопросы
Можно ли использовать потолочно-проходной узел без короба, просто заложив зазор ватой?
Технически проём можно заполнить только ватой без металлического короба, но так теряется жёсткость конструкции и защита от случайного смещения трубы. Короб держит геометрию узла и упрощает финишную отделку потолка, поэтому его лучше не пропускать даже в самодельном варианте.
Какой зазор нужен между трубой и деревянным перекрытием?
Для неизолированного одноконтурного дымохода — не меньше 380 мм от наружной стенки трубы до сгораемых конструкций, для сэндвич-трубы с заводской изоляцией — обычно 130–150 мм, но точную цифру нужно смотреть в паспорте конкретного узла и в нормах пожарной безопасности для вашего типа отопительного прибора.
Нужно ли согласовывать монтаж потолочно-проходного узла с кем-то?
Для частного дома формального согласования обычно не требуют, но узел должен соответствовать нормам пожарной безопасности, и при проверке страховой компанией или МЧС несоответствие может стать основанием для отказа в выплате при пожаре. Если сомневаетесь в размерах или материалах, разумно проконсультироваться со специалистом по монтажу отопления или дымоходов.
Что делать, если труба дымохода уже установлена, а узел решили сделать позже?
Придётся временно демонтировать участок трубы в зоне перекрытия, вырезать и оформить проём, установить узел, а затем собрать дымоход обратно с проверкой всех соединений на герметичность. Работать в одиночку в такой ситуации неудобно — понадобится помощник, который подержит верхнюю часть трубы во время разборки.
