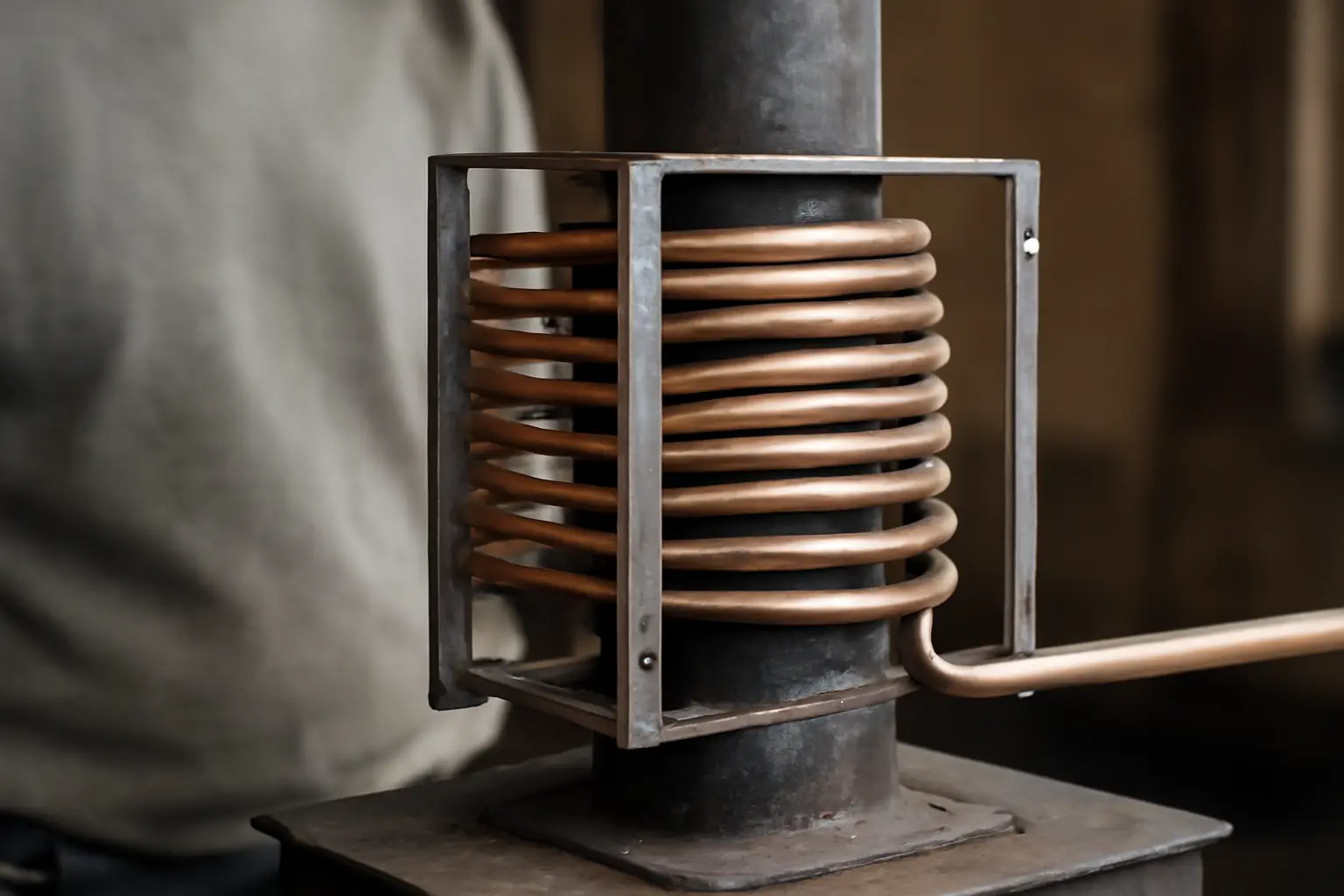

Теплообменник на дымоход своими руками: что реально получится
Теплообменник на дымоход своими руками сделать можно — из трубы большего диаметра, надетой на дымоход, или из регистра с водяной рубашкой. Работать он будет, но эффективность и безопасность такой конструкции сильно уступают заводским моделям, а ошибки в расчёте сечения или сварке снижают тягу и создают риск конденсата и обратной тяги. Прежде чем браться за сварку, стоит понять, какой теплоноситель вы собираетесь греть и сколько тепла реально хотите снять с дыма.
От чего зависит результат
Главный параметр — разница температур между дымовыми газами и теплоносителем. Если дым уже остыл до 150–180 градусов на выходе из топки, снимать с него тепло почти нечем, и весь теплообменник превращается в декоративную железку. Хорошо работают такие конструкции на банных печах и твердотопливных котлах, где температура дыма держится в районе 300–400 градусов на выходе.
Второй момент — материал. Сталь дешевле и проще в сварке, но прогорает на стыке с высокотемпературной зоной за несколько сезонов. Нержавейка держится дольше, но требует аргонной сварки и совсем другого бюджета на материал. Медь теплопроводна, но с дровяным дымом и конденсатом ведёт себя капризно — быстро покрывается окалиной и теряет эффективность.
Что учесть перед сборкой
Сечение дымохода после установки теплообменника не должно уменьшаться — иначе тяга упадёт, и печь начнёт дымить в помещение. Проще всего сделать наружный кожух большего диаметра, чем менять внутреннюю трубу. Также нужно продумать, как чистить теплообменник от сажи: без ревизионного люка через год-два конструкция забьётся, и придётся резать сварные швы, чтобы добраться до внутренностей.
Об этом же: Газовый котел для теплого пола: 7 вариантов на выбор.
Отдельно стоит продумать место установки. На вертикальном участке дымохода теплообменник ставить проще, но там он забирает тепло, которое иначе шло бы на подсушку самого дымохода и уменьшение конденсата. Если поставить его слишком низко, у трубы над теплообменником начнёт скапливаться влага, и дымоход будет мокнуть и разрушаться быстрее обычного.
Вопросы и ответы
Какой материал лучше выбрать для самодельного теплообменника
Для банной печи с нерегулярной топкой чаще берут обычную конструкционную сталь толщиной от 3 мм — она проще в работе и её легко заменить при прогаре. Для котла отопления, который топится каждый день, разумнее ставить нержавейку — она дороже, но не даёт ржавой окалины в теплоносителе. Медь используют реже, в основном для небольших воздушных теплообменников, где нет контакта с водой под давлением.
Можно ли поставить теплообменник на металлическую сэндвич-трубу
Технически да, но только на прямом участке без утеплённого слоя, то есть либо до сэндвича, либо со вставкой одностенной трубы в месте установки. Сэндвич-конструкция рассчитана на определённую температуру наружной стенки, и приваривать к ней что-то напрямую производитель не разрешает. Если нужен теплообменник именно в зоне сэндвича, проще врезать отдельный участок одностенной трубы и на него уже ставить конструкцию.
Как рассчитать, сколько тепла снимет теплообменник
Точный расчёт требует знания расхода дымовых газов, их температуры на входе и выходе, а это без приборов не измерить. На практике ориентируются на опыт: с бани площадью 15–20 квадратов на дровах хорошего сухого дерева реально получить 40–60 литров горячей воды за одну топку через простой регистр. Для отопления дома через теплообменник на дымоходе редко снимают больше 10–15% от общей мощности котла — остальное экономически невыгодно из-за падения тяги.
Нужен ли предохранительный клапан на такой теплообменник
Да, если теплообменник закрытого типа с водой, обязательно нужен клапан сброса давления и, желательно, группа безопасности как на обычном котле. Вода в замкнутом контуре при перегреве превращается в пар и может разорвать сварные швы или саму трубу дымохода. Проще эту проблему решают открытые схемы с расширительным баком без давления, куда теплоноситель может свободно расширяться.
Почему после установки теплообменника печь стала хуже тянуть
Самая частая причина — сужение живого сечения дымохода из-за того, что теплообменник поставили внутрь трубы, а не снаружи в виде кожуха. Вторая причина — избыточное охлаждение дыма, из-за которого конденсат оседает на стенках выше теплообменника и постепенно забивает сечение сажей и смолой. Третья — накопление сажи внутри самого теплообменника без возможности прочистки, что создаёт сопротивление потоку дыма.
Как часто нужно чистить самодельный теплообменник
Зависит от вида топлива и конструкции, но на дровах с регистром внутри дымохода чистку делают минимум раз в отопительный сезон, а лучше — раз в один-два месяца при активной топке. Если теплообменник забран сажей полностью, а ревизионного люка не предусмотрено, придётся частично разбирать конструкцию сваркой или болтовым соединением. Именно поэтому люк для чистки закладывают ещё на этапе проектирования, а не добавляют потом.
Стоит ли покупать готовый теплообменник вместо самодельного
Готовые модели рассчитаны инженерами по гидравлике и теплообмену, у них точнее подобрано сечение каналов, есть сертификация по давлению и температуре. Самодельная конструкция дешевле по материалам, но отнимает много времени на подгонку и часто требует нескольких попыток, прежде чем начинает работать без потери тяги. Если печь или котёл дорогие и важна безопасность, разумнее взять заводской теплообменник под конкретную модель дымохода, а самостоятельную сборку оставить для простых бань и хозблоков, где ошибка не критична.
