Теплообменник для кирпичной печи: как получить горячую воду от печи
Теплообменник для кирпичной печи — это регистр из труб или бак, встроенный в топку или дымоход, который забирает часть тепла у печи и передаёт его воде для отопления или горячего водоснабжения. Проще говоря, печь начинает работать не только на обогрев воздуха в помещении, но и на систему водяного отопления или бойлер. Конструкция кажется простой, но на практике с ней связано много нюансов — от материала труб до того, куда девать снятое тепло зимой и летом.
Коротко:
- Теплообменник ставят либо в топку (регистр), либо в дымоход (бак-теплообменник или змеевик) — от места зависит и мощность, и срок службы
- Материал регистра — нержавеющая или чёрная сталь; чугун и медь применяют реже из-за цены и особенностей монтажа
- Без принудительной циркуляции или буферной ёмкости система рискует перегреться и закипеть
- Встраивание в готовую печь сложнее, чем закладка на этапе строительства — проще заказать печь с теплообменником сразу
Где ставят теплообменник в печи

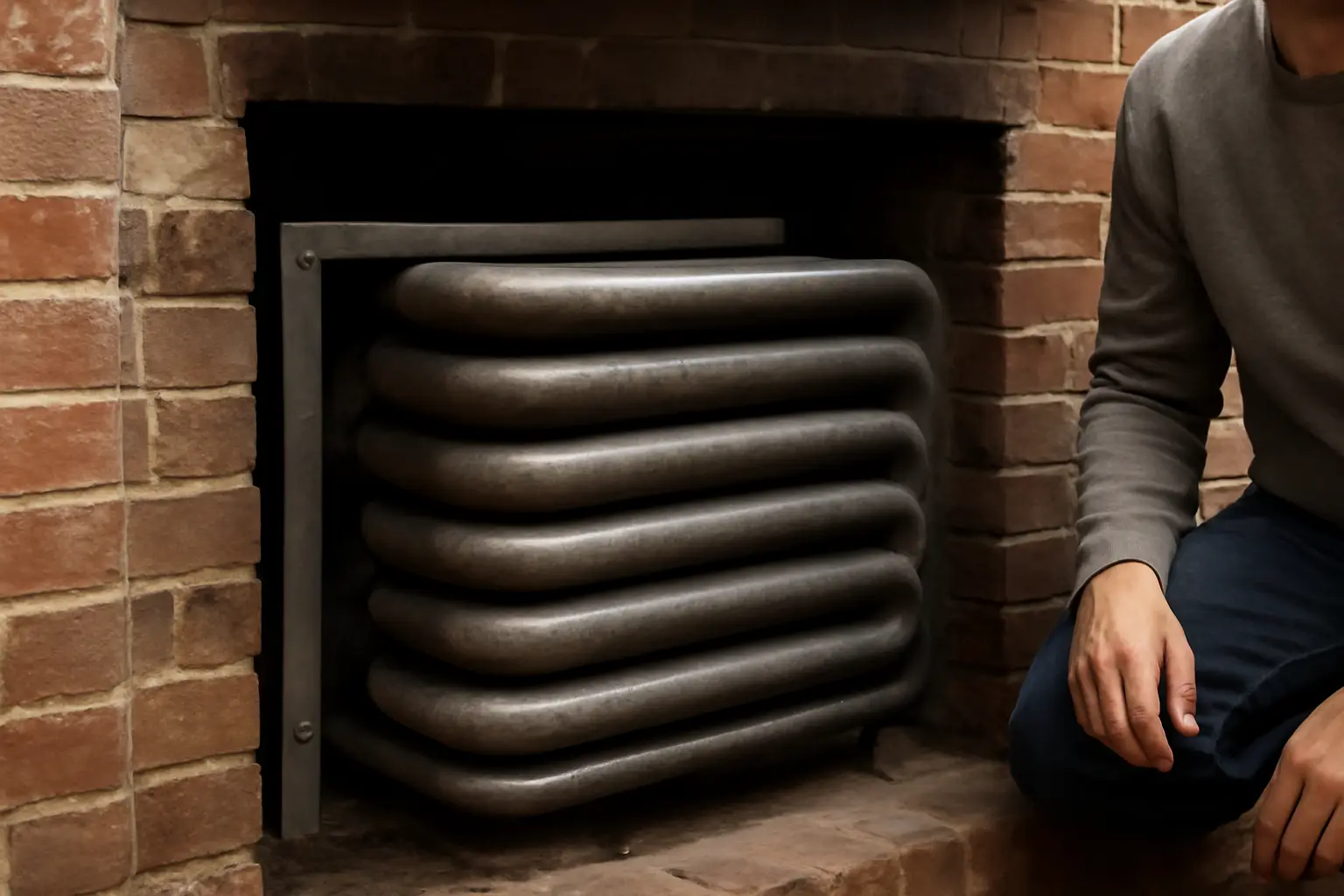

Самый распространённый вариант — регистр из труб, уложенный внутри топки, сбоку или над зоной горения. Здесь температура максимальная, поэтому теплообменник снимает больше всего энергии, но и работает в самых жёстких условиях: постоянные перепады температуры, воздействие открытого пламени, копоть. Такой регистр обычно варят из трубы диаметром 32–57 мм, форма — змейка или несколько параллельных колен.
Рядом по теме: Теплообменник для буржуйки своими руками.
Второй вариант — установка в дымоходном канале, где газы уже остыли до 300–500 градусов, но тепла там всё равно достаточно, чтобы нагреть воду для бытовых нужд. Дымоходный теплообменник менее эффективен по мощности, но служит дольше: металл не контактирует напрямую с огнём и золой.
Третий, менее популярный способ — водяная рубашка вокруг топки или в кладке хайла (переходного канала). Такой теплообменник встраивают только на этапе кладки печи, потому что после придётся разбирать часть корпуса.
Из чего делают регистры и баки
Чёрная сталь — самый доступный и распространённый материал. Она хорошо переносит температурные удары, но со временем прогорает и требует замены, обычно раз в 5–10 лет в зависимости от интенсивности топки. Толщина стенки трубы для регистра в топке — не менее 4 мм, иначе прогар наступит быстрее.
Нержавеющая сталь дороже, но заметно живёт дольше и не боится конденсата, который образуется в дымоходной части. Минус — сложнее сварка, не любой мастер возьмётся варить нержавейку качественно, а плохой шов на регистре означает протечку теплоносителя прямо в топку.
Медь используют редко, хотя теплопроводность у неё выше стали. Причина — цена и то, что медь плохо переносит прямой контакт с открытым пламенем при высоких температурах, деформируется. Чугунные регистры встречаются в промышленных или банных печах, но для кирпичной кладки их применяют нечасто из-за веса и сложности герметичного соединения с трубной разводкой.
Мощность и на что она влияет
Теплообменник, встроенный в топку, способен снять от 3 до 15 кВт тепла в зависимости от размера топки и площади регистра — конкретную цифру для своей печи нужно уточнять у мастера, который делает кладку, или у производителя готового комплекта. Этого достаточно для отопления небольшого дома площадью 40–70 м² или для нагрева воды в баке на 100–150 литров за одну топку.
Если тепла снимается слишком много, печь начинает хуже прогревать саму себя и помещение — вода "съедает" тепло, которое должно было пойти в кирпичную массу и воздух. Поэтому регистр не делают на всю топку, а рассчитывают долю от общей теплоотдачи, обычно не больше 20–30%.
Обратная ситуация — слишком маленький теплообменник просто не успевает снять достаточно тепла, и система еле греет воду. Здесь важно понимать: увеличение площади регистра не всегда решает проблему линейно, потому что растёт и гидравлическое сопротивление, и требования к циркуляции.
Циркуляция теплоносителя и риск перегрева
Теплообменник в печи — это не радиатор, который можно просто подключить трубой к системе и забыть. Вода в регистре нагревается быстро и неравномерно, особенно в момент интенсивной растопки. Если циркуляция слабая или насос вдруг остановился из-за отключения электричества, вода в регистре может закипеть и создать гидроудар, а в худшем случае — разрыв трубы или бака.
По этой причине системы с теплообменником в топке почти всегда делают с буферной ёмкостью — большим баком-теплоаккумулятором, который сглаживает пики температуры. Второе обязательное условие — открытая или предохранённая клапаном система, чтобы избыточное давление могло стравиться, а не разорвать контур.
Для систем с естественной циркуляцией (без насоса) требуется выдерживать уклоны труб и минимальную высоту подъёма от печи до расширительного бака — обычно не менее 3-4 метров по вертикали, иначе гравитационная циркуляция просто не запустится.
Встроить в готовую печь или заказать сразу с теплообменником
Врезать регистр в уже сложенную печь технически возможно, но почти всегда означает частичный разбор топочной части, что рискует нарушить швы кладки и герметичность дымоходных каналов. Такие работы разумны только если печь и так требует ремонта или переклада.
Гораздо надёжнее заказывать печь сразу с теплообменником — печник встраивает регистр на этапе кладки, точно рассчитывает зазоры для теплового расширения металла и подбирает огнестойкий раствор в местах прохода труб через кирпич. Это дороже на этапе строительства, но избавляет от переделок.
Сезонность и режим эксплуатации
Летом, когда печь топят редко или не топят вовсе, теплообменник простаивает, и это нормально — большинство систем проектируют так, чтобы летом горячую воду можно было получать от электрического тэна в том же баке, не завязываясь на печь.
Зимой при постоянной топке важно следить за температурой в буферной ёмкости и не допускать простоя циркуляции больше чем на несколько минут при активно горящей печи — именно зимой риск перегрева выше всего, потому что топят интенсивнее и дольше.
Частые ошибки при установке
Чаще всего экономят на диаметре труб обвязки, делают её слишком тонкой — вода не успевает уходить от регистра, и он локально перегревается даже при работающем насосе. Вторая типичная ошибка — отсутствие группы безопасности с клапаном сброса давления, понадеявшись, что "открытая система сама всё стравит".
Третья ошибка — установка регистра без учёта теплового расширения металла: труба, зажатая в кладке без зазора, со временем трескает кирпич вокруг себя или деформируется сама.
Если решаетесь на теплообменник для кирпичной печи, начинайте с расчёта у печника или инженера, который учтёт площадь дома, объём бака и тип циркуляции, а не с выбора трубы по принципу "какая есть в наличии". Материал регистра выбирайте по бюджету и готовности к периодической замене — нержавейка окупается на длительной эксплуатации, чёрная сталь подойдёт, если планируете менять регистр раз в несколько лет как расходник. И в любом случае предусматривайте буферную ёмкость и клапан сброса давления — без них система с теплообменником в топке рано или поздно доставит проблемы, независимо от качества сварки и материала труб.
