Теплообменник для печи на дровах своими руками: как сделать правильно
Теплообменник для печи на дровах своими руками делают из листовой стали толщиной 3–5 мм или из труб с толщиной стенки 3–6 мм — выбор материала зависит от конструкции топки и того, варите вы регистр или цельный бак. Главные условия правильной работы: зазор минимум 10 мм между металлом теплообменника и стенками топки на температурное расширение, внутренний диаметр труб не меньше 1 дюйма для нормальной циркуляции и обязательная проверка на герметичность под давлением в полтора раза выше рабочего. Без этих трёх пунктов конструкция либо потечёт через сезон, либо начнёт закипать в узких местах.
Из чего варить теплообменник

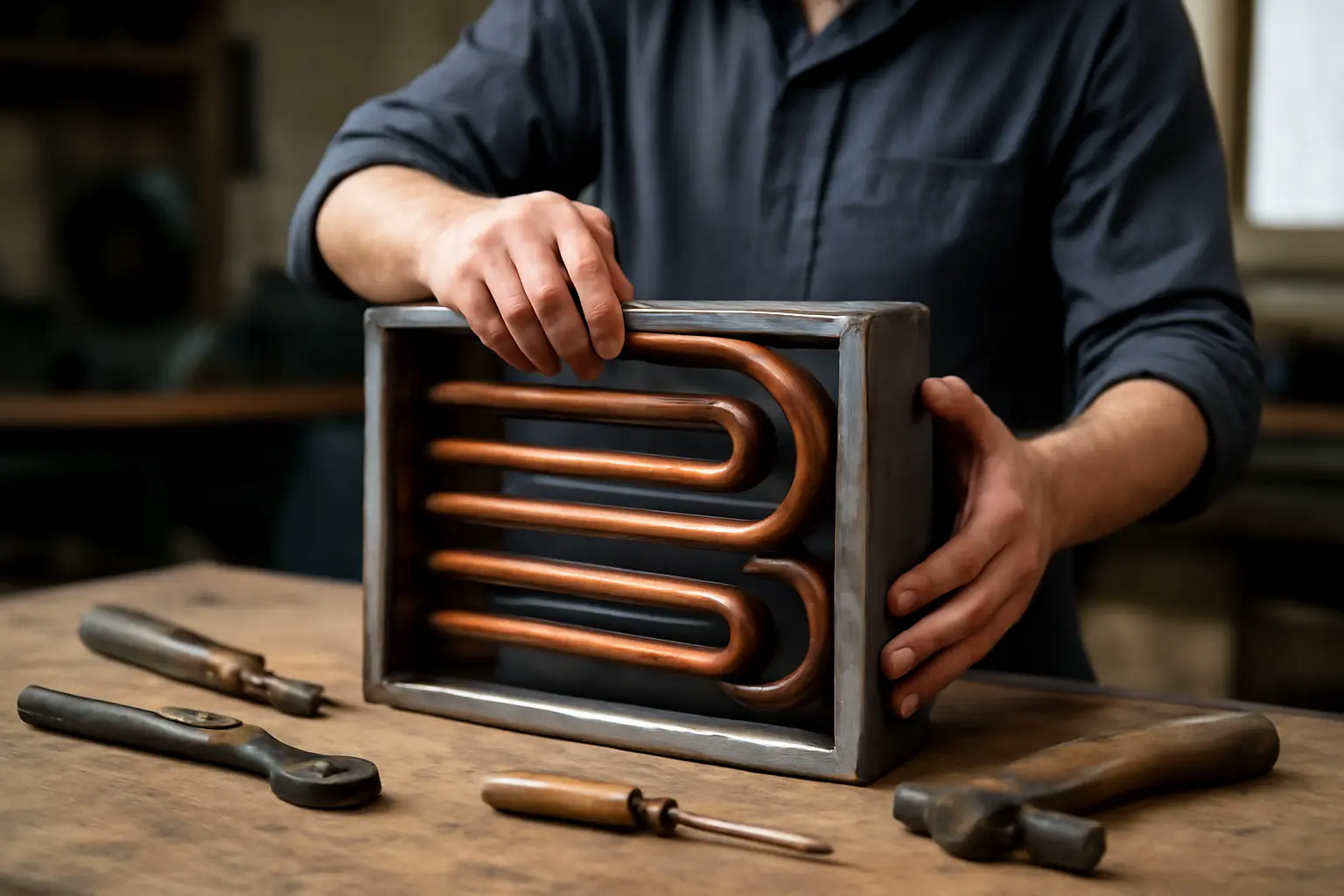

Есть два основных подхода. Первый — сделать корпус из листовой стали толщиной 3–5 мм: вырезаются стенки, свариваются в короб нужной формы, который потом вставляется в топку или обваривает дымоход. Второй — собрать регистр из труб с толщиной стенки 3–6 мм, изогнутых в змеевик или расположенных параллельными рядами с перемычками. У листового варианта больше площадь теплообмена при том же объёме металла, но сложнее следить за качеством сварных швов на плоских поверхностях — там чаще ведёт металл при нагреве. Трубный регистр варить проще, швы получаются компактнее, но занимает больше места в топке.
Об этом же: Монтаж инфракрасного тёплого пола под ламинат: пошаговый порядок и Монтаж инфракрасного тёплого пола под линолеум.
На практике для печей длительного горения и классических дровяных печей чаще берут листовую сталь 3–5 мм — она держит форму и не прогорает от прямого контакта с пламенем. Трубы 5–6 мм используют, когда корпус теплообменника одновременно служит частью топки или дымового канала и испытывает повышенную тепловую нагрузку.
Зазоры и температурное расширение
Металл при нагреве до 300–400 градусов ощутимо увеличивается в размерах, и если теплообменник вварен в топку впритык, его начинает выгибать и рвать по швам уже в первый сезон. Отсюда правило: зазор между теплообменником и стенками топки должен быть не менее 10 мм. Этот зазор оставляют по всему периметру, а не только с одной стороны — иначе расширение всё равно упрётся в жёсткую точку и даст трещину именно там.
Крепление теплообменника внутри топки желательно делать так, чтобы он мог немного двигаться — через компенсирующие пластины или свободную посадку на кронштейнах, а не жёсткую обвязку со всех сторон.
Диаметры труб и циркуляция
Внутренний диаметр труб, патрубков и всех переходов в контуре не должен быть меньше 1 дюйма. Если где-то сделать сужение — например, поставить фитинг меньшего размера ради удобства монтажа — в этом месте вода начинает активно кипеть и парить, циркуляция сбивается, и вся система работает хуже, чем должна. Особенно это критично для систем с естественной циркуляцией, где и без узких мест напор небольшой.
При естественной циркуляции обратку подключают снизу теплообменника, а подачу — сверху. Такая схема позволяет более лёгкому нагретому теплоносителю подниматься и уходить в систему отопления самостоятельно, без насоса, а остывшая вода возвращается снизу под действием разницы плотностей. Если перепутать подключение — самотёк формируется хуже или не формируется вовсе, и придётся ставить циркуляционный насос там, где изначально рассчитывали на естественную циркуляцию.
Расчёт мощности теплообменника
Мощность теплообменника подбирают под отапливаемую площадь. Ориентир: 0,1 кВт на каждый квадратный метр площади для средней полосы, для холодных северных регионов норму увеличивают до 0,2 кВт на квадратный метр — там теплопотери здания выше, и печи с теплообменником нужно выдавать больше тепла в контур при той же площади помещения.
Это усреднённый расчёт, он не учитывает высоту потолков, качество утепления стен и число окон. Для точного расчёта конкретного дома лучше свериться с проектной документацией на отопление или обратиться в сервисную организацию, занимающуюся монтажом отопительных систем — они посчитают теплопотери подробнее, с учётом всех конструктивных особенностей здания.
| Параметр | Значение | Почему так |
|---|---|---|
| Толщина листовой стали | 3–5 мм | держит форму, не прогорает от прямого пламени |
| Толщина стенки труб | 3–6 мм | для регистра или корпуса с повышенной нагрузкой — до 5–6 мм |
| Зазор от стенок топки | не менее 10 мм | компенсация теплового расширения металла |
| Внутренний диаметр труб | не менее 1 дюйма | предотвращает локальное кипение и сбой циркуляции |
| Подключение обратки/подачи | обратка снизу, подача сверху | облегчает естественную циркуляцию |
| Мощность на площадь | 0,1 кВт/м², в холодных регионах 0,2 кВт/м² | компенсация теплопотерь здания |
| Проверочное давление | рабочее давление × 1,5 | выявляет скрытые дефекты швов перед вводом в эксплуатацию |
Проверка на герметичность перед установкой
Готовый теплообменник обязательно проверяют на герметичность до того, как он окажется внутри топки и обмуруется кирпичом или обшивкой. Проверочное давление берут в полтора раза выше рабочего давления системы отопления — это позволяет выявить слабые сварные швы и микротрещины, которые при рабочем давлении могли бы себя не проявить сразу, а потекли бы через несколько месяцев эксплуатации, когда добраться до теплообменника внутри печи уже сложно.
Проверку делают заполнением водой с созданием избыточного давления насосом и выдержкой не менее 10-15 минут с визуальным осмотром всех швов и мест сварки. Любое отпотевание или капля на шве — повод переварить это место, а не надеяться, что "затянется само".
Частые ошибки при самостоятельной сборке
Чаще всего встречаются три проблемы. Первая — теплообменник варят без зазора на расширение, впритык к стенкам топки, и через сезон получают трещины по швам от постоянного термического напряжения. Вторая — экономят на диаметре труб, ставят переходники и фитинги меньшего сечения там, где это кажется удобным конструктивно, а потом система плохо греет и шумит от кипения в узких местах. Третья — пропускают проверку на герметичность, устанавливают теплообменник сразу в печь, а течь обнаруживают уже после обмуровки, когда переделка означает разборку части кладки.
Ещё одна распространённая недоработка — расчёт мощности "на глаз", без привязки к площади и климатической зоне. В итоге печь либо не успевает нагревать дом в морозы, либо работает на минимальной тяге постоянно, что плохо для тяги и приводит к образованию сажи в дымоходе.
Частые вопросы
Можно ли использовать нержавеющую сталь вместо обычной для теплообменника?
Технически можно, но нержавеющая сталь хуже переносит циклы нагрева-охлаждения из-за иного коэффициента температурного расширения и сложнее в сварке для самостоятельной работы — швы требуют более точного соблюдения режима сварки. Для самодельных конструкций чаще берут обычную конструкционную сталь заявленной толщины.
Что делать, если теплообменник уже установлен без зазора и появилась деформация?
В этом случае обычно требуется демонтаж и переустановка с соблюдением зазора не менее 10 мм по всему периметру, либо изготовление нового теплообменника, если металл уже деформирован критически. Временных решений типа подрезки на месте, без снятия конструкции из топки, не бывает — доступ к сварным швам изнутри печи слишком ограничен.
Как понять, что диаметр труб в контуре подобран неправильно?
Основной признак — шум, похожий на кипение или бурление, в определённых участках контура, особенно в местах переходов и фитингов, а также заметное снижение температуры теплоносителя на выходе относительно расчётной. Это сигнал проверить, нет ли по трассе участков с внутренним диаметром меньше 1 дюйма.
Нужно ли утеплять или изолировать самодельный теплообменник?
Сам теплообменник внутри топки не изолируют — наоборот, он должен максимально контактировать с горячими газами и пламенем для эффективной теплоотдачи. А вот трубы подачи и обратки, идущие от печи к системе отопления через неотапливаемые помещения, лучше изолировать, чтобы не терять тепло на пути и не создавать риск замерзания теплоносителя в холодных зонах.
