Тепловой насос воздух-вода своими руками: что реально собрать самому
Полностью самодельный тепловой насос воздух-вода с нуля — задача, которая упирается не в желание, а в закон и физику холодильного контура. Контур с фреоном требует вакуумирования, заправки хладагента и права работы с ним — это лицензируемая деятельность, и её просто так не обойти. Реалистичный вариант «своими руками» — купить готовый моноблок или сплит-систему заводской сборки, а самостоятельно сделать всё остальное: фундамент, трубопроводы отопления, электрику, буферную ёмкость и автоматику обвязки. Именно так и делает большинство людей, которые ищут способ сэкономить на монтаже теплового насоса.
- Фреоновый контур собирать самостоятельно нельзя без допуска — берут готовый агрегат (моноблок проще, сплит сложнее в монтаже)
- Своими руками реально сделать гидравлику, электрику, фундамент под блок и теплоизоляцию труб
- Экономия на самостоятельном монтаже обвязки — 30–50% от стоимости работ, но не от цены самого насоса
- Ошибка в размерах буферной ёмкости или в схеме обвязки съедает большую часть заявленного КПД
Что можно сделать самому, а что нет
Разделение работ понятное. Всё, что связано с фреоном — заправка, вакуумирование, проверка герметичности контура манометрическим коллектором — делается только специалистом с допуском на работу с холодильным оборудованием. Это не формальность: неправильная заправка фреоном сокращает срок службы компрессора в разы, а утечка хладагента в атмосферу — административное нарушение.
А вот монтаж системы отопления от теплового насоса до радиаторов или тёплого пола, установка буферной ёмкости, прокладка труб, подключение насосных групп и электрики — это обычный сантехнический и электромонтажный труд, который человек с руками и головой делает сам. Собственно, весь смысл фразы «своими руками» применительно к тепловому насосу воздух-вода — именно про эту часть работ.

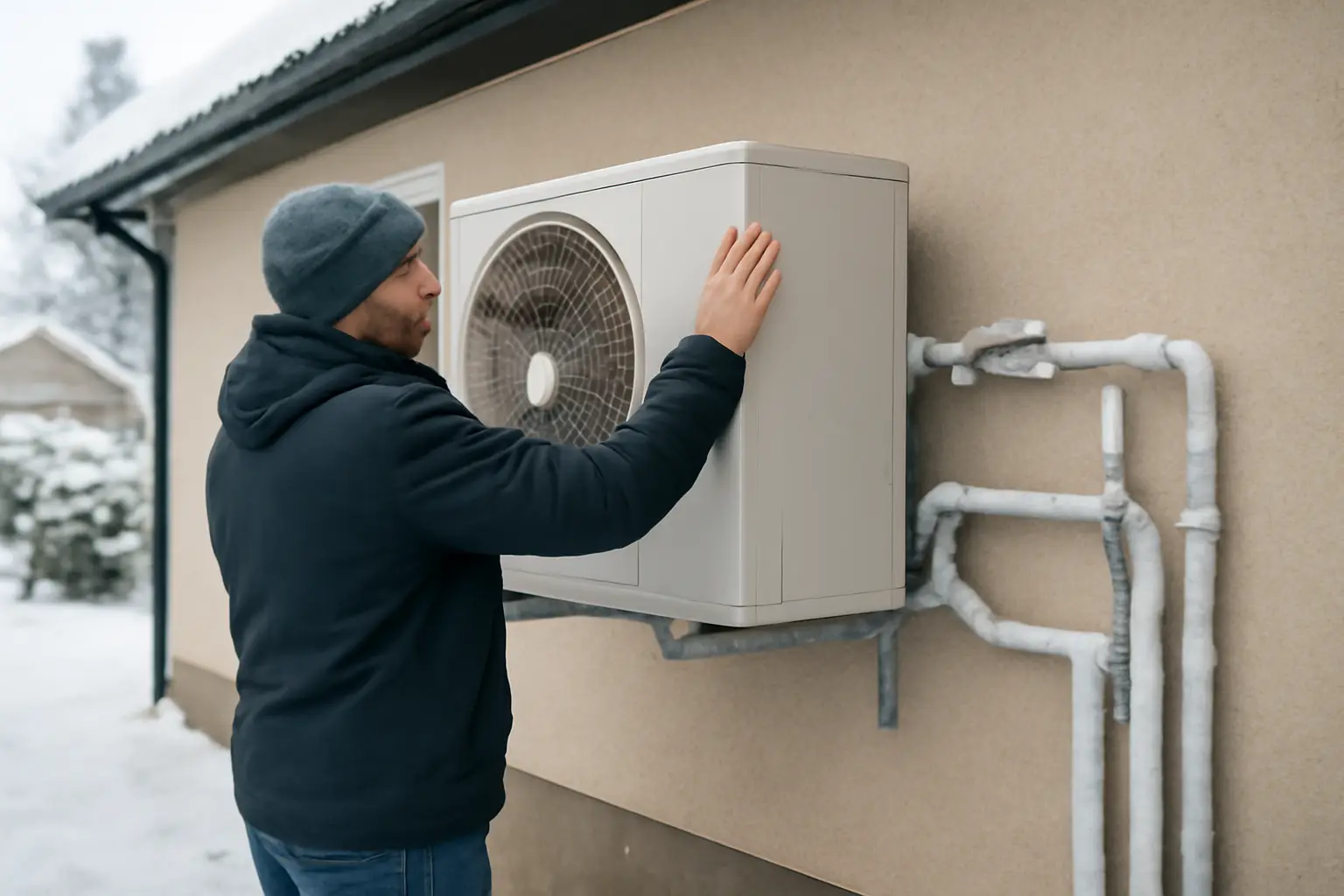

Есть промежуточный вариант — купить моноблок, где весь холодильный контур уже собран и заправлен на заводе, а на улице стоит единый корпус с компрессором, конденсатором и вентилятором. К дому от него идут только трубы с теплоносителем (вода или антифриз), без фреона снаружи корпуса. Такую схему монтировать самостоятельно проще и безопаснее, чем сплит-систему, где фреоновая трасса тянется между блоками.
Моноблок против сплит-системы для самостоятельной установки
Моноблочная схема — выбор большинства тех, кто делает монтаж без бригады. Наружный блок ставится на площадку или консоли, от него идут две трубы с теплоносителем к дому, врезаются в буферную ёмкость или прямо в систему отопления. Никакой пайки фреоновых трубок, никакой заправки — только гидравлика, с которой справится человек, знакомый с монтажом отопления.
Сплит-система формально дешевле по железу, но требует прокладки медных трубок между блоками, их пайки в среде азота, вакуумирования и дозаправки фреоном с учётом длины трассы. Без специалиста с манометрическим коллектором и вакуумным насосом эту часть не сделать грамотно. Если и рассматривать сплит для самостоятельного монтажа, то только с приглашением специалиста на финальный этап — заправку и опрессовку контура.
Разница в цене между моноблоком и сплит-системой заметна на морозе: сплит-системы часто держат более высокий КПД при отрицательных температурах за счёт того, что компрессор стоит в тёплом помещении. Для регионов с продолжительной зимой ниже −15 это может перевесить сложность монтажа.
Гидравлическая обвязка — основная часть самостоятельной работы
Тепловой насос не подключается напрямую к радиаторам так, как это делают с газовым котлом. Между насосом и системой отопления почти всегда ставят буферную ёмкость — бак, который сглаживает работу компрессора и не даёт ему включаться-выключаться каждые несколько минут. Расчёт её объёма зависит от мощности насоса и минимального времени цикла компрессора, указанного в паспорте оборудования — обычно это 3–5 литров на киловатт мощности, но точную цифру даёт производитель конкретной модели.
Дальше идёт группа безопасности, циркуляционные насосы (иногда два — контур насоса и контур дома разделяют гидравлической стрелкой), обратные клапаны, балансировочные вентили. Ошибка в подборе диаметра труб или в расположении насосов на этом этапе — самая частая причина, почему тепловой насос «не тянет» уже после установки: компрессор работает, а тепло до радиаторов доходит с потерями и задержкой.
Теплоизоляция труб на улице и в неотапливаемых зонах — отдельный пункт, который часто упускают. Промерзание участка трубопровода зимой — это не только потеря тепла, но и риск разморозки, если теплоноситель — вода без антифриза.
Электрика и автоматика
Тепловой насос — потребитель с большим пусковым током, особенно инверторные модели меньшего размаха, но и обычные компрессорные тоже дают скачок при старте. Электрощит под насос делают с отдельным автоматом, УЗО, а для мощных моделей — трёхфазным подключением. Сечение кабеля рассчитывают по паспортной силе тока, а не «на глаз по мощности», потому что коэффициент мощности у компрессоров разный.
Управляющая автоматика в современных насосах воздух-вода обычно встроена в сам блок — контроллер регулирует работу компрессора по температуре обратки, погодозависимости и заданному графику. Самостоятельно тут почти нечего собирать, кроме подключения датчиков наружной температуры и настройки кривой отопления через меню контроллера — это делают по инструкции конкретной модели, различия между производителями существенные.
Резервный источник питания или генератор для теплового насоса — вопрос отдельный. При отключении электричества насос перестаёт работать полностью, в отличие от твёрдотопливного или газового котла с минимальным энергопотреблением. В регионах с частыми перебоями это стоит продумать заранее, а не после первого замерзания системы.
От чего меняется сложность и цена самостоятельного монтажа
Мощность насоса — первый фактор. Модели до 6–8 кВт часто работают от однофазной сети 220В, их проще смонтировать без привлечения электрика с допуском на трёхфазные щиты. Выше этой мощности почти всегда нужна трёхфазка, а значит и согласование с электросетевой организацией на увеличение мощности, если старой недостаточно.
Климатическая зона диктует, насколько сложной будет обвязка и нужна ли резервная система отопления. В регионах с морозами ниже −20 многие модели воздух-вода теряют эффективность настолько, что без дополнительного электрокотла или теплового аккумулятора большого объёма дом не протопить в самые холодные недели. Производители указывают рабочий диапазон температур и график падения COP (коэффициента преобразования) при снижении наружной температуры — эти цифры стоит смотреть в паспорте конкретной модели перед покупкой, а не ориентироваться на средние рекламные показатели.
Тип существующей системы отопления тоже влияет на объём работ. Радиаторы, рассчитанные на высокотемпературный теплоноситель от газового котла, плохо сочетаются с тепловым насосом, который эффективнее всего работает при температуре подачи 35–45°C. Если дом уже отапливается тёплым полом или крупными низкотемпературными радиаторами — переход проще. Если стоят обычные чугунные батареи под 70–80°C — придётся либо увеличивать площадь теплообмена, либо жертвовать эффективностью насоса.
Частые ошибки самостоятельной установки
Занижение объёма буферной ёмкости — насос начинает часто включаться и выключаться, это называют короткими циклами, и от них компрессор изнашивается быстрее паспортного срока. Обратная ошибка — слишком большой бак увеличивает инерцию системы, дом медленнее реагирует на изменение погоды.
Установка наружного блока в месте с плохой циркуляцией воздуха — под навесом без продувки, в углу между стенами, где скапливается конденсат и лёд зимой. Производители указывают минимальные расстояния от стен и препятствий именно для того, чтобы не создавать зону рециркуляции холодного воздуха, из которой насос сам себя охлаждает.
Экономия на теплоизоляции труб между наружным блоком и домом — частая причина обледенения и потерь тепла зимой, когда труба идёт по улице хотя бы несколько метров. И отдельная категория ошибок — самостоятельные попытки долить фреон или переставить фреоновую трассу без вакуумного насоса, что почти всегда заканчивается поломкой компрессора или отказом гарантии на оборудование.
Практический вывод
Тепловой насос воздух-вода своими руками в разумном понимании — это покупка готового моноблока или сплит-системы заводской сборки плюс самостоятельный монтаж гидравлики, электрики и теплоизоляции
