Дымоход в бане через крышу своими руками
Дымоход через крышу бани делают по разметке точки выхода трубы, вырезают отверстие с запасом на разделку, устанавливают внутренний защитный лист и наружный узел герметизации, заполняют зазор негорючим материалом и выводят трубу на высоту, достаточную для устойчивой тяги.
С чего начать
- Схема прохождения трубы через потолок, перекрытие и крышу — точка выхода на кровле должна быть определена заранее, а не по факту.
- Сама труба дымохода нужного диаметра и материал разделки — стальной или оцинкованный лист толщиной около 0,5 мм.
- Проходной элемент (фартук, узел герметизации) под тип кровли — металлочерепицу, профлист, мягкую кровлю.
- Негорючий утеплитель для зазора — базальтовая вата или аналог.
- Инструмент: лобзик или болгарка по металлу, дрель, монтажный нож, герметик для наружных швов.
Порядок работы
- Разметка точки выхода. Место на кровле определяют по проекции трубы от печи через потолочное перекрытие, проверяя отвесом или лазерным уровнем, чтобы труба шла без изломов и лишних поворотов.
- Разметка и прорезка отверстия в кровле. Отверстие делают чуть больше диаметра трубы — с запасом под установку разделки и уплотнения, обычно порядка 45×45 см для типовых узлов, но конкретный размер зависит от диаметра дымохода и толщины утепления.
- Прорезка обрешётки при необходимости. Если стропила или обрешётка попадают в зону прохода, их подрезают и усиливают дополнительным брусом по контуру отверстия, чтобы конструкция крыши не потеряла жёсткость.
- Монтаж внутреннего защитного листа. Внутри, со стороны чердака или мансарды, устанавливают металлический подкрышный лист — он защищает деревянные элементы от контакта с горячей трубой и служит основанием для утеплителя.
- Заполнение зазора негорючим материалом. Пространство между трубой и краем проёма заполняют базальтовой ватой; расстояние от наружной поверхности трубы до края проёма выдерживают не менее 130 мм — это минимум для пожарной безопасности, а не рекомендуемая норма для комфортного запаса.

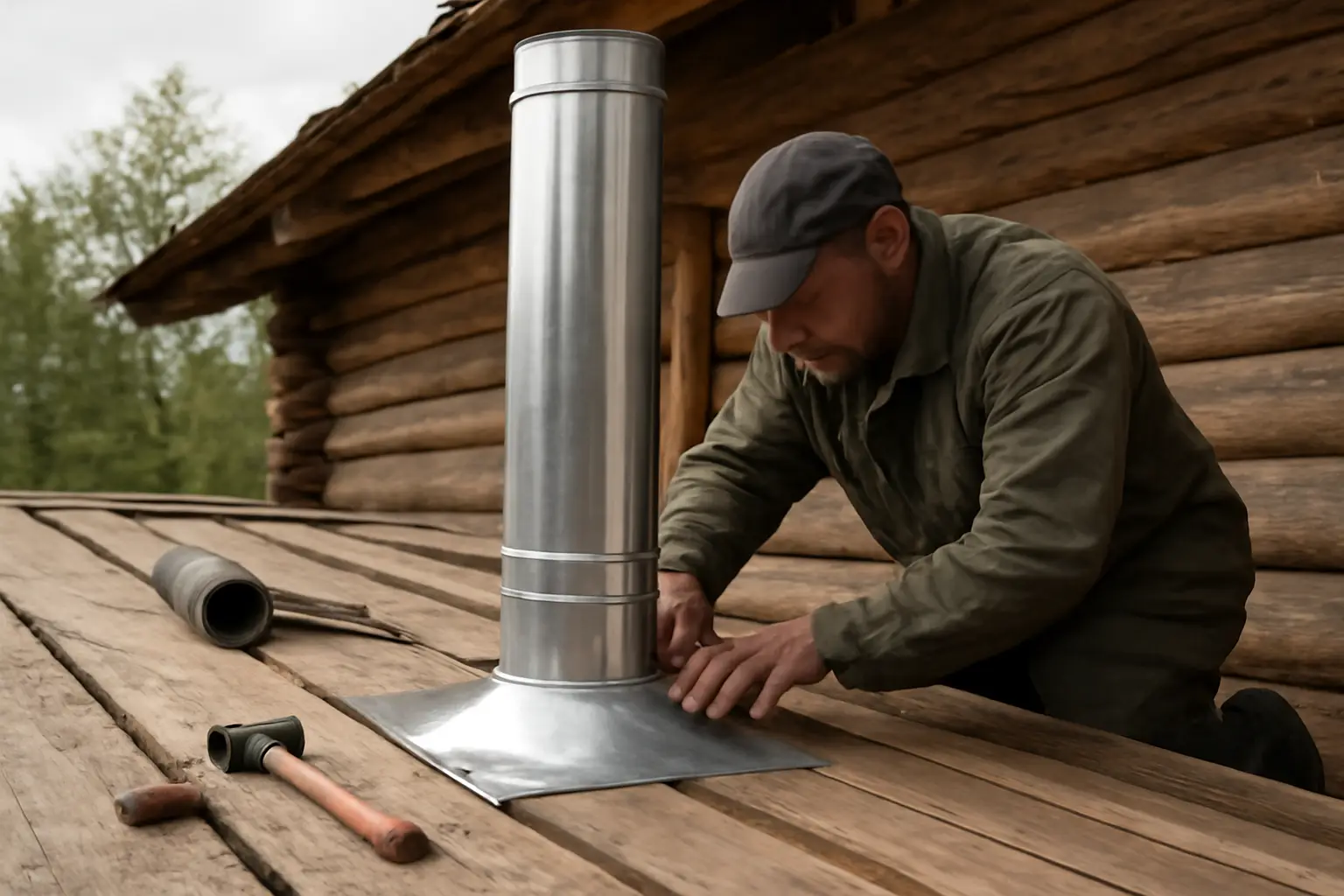

- Установка наружного узла герметизации. Снаружи монтируют фартук или проходной элемент, подобранный под профиль кровельного материала, с креплением к обрешётке и герметизацией стыков с кровельным покрытием.
- Проверка примыкания и обработка швов герметиком. Все стыки между фартуком и кровлей, а также верхний срез разделки у трубы проходят герметиком, устойчивым к перепадам температуры и ультрафиолету.
- Вывод трубы на нужную высоту. Дымоход поднимают минимум на 50 см выше плоской кровли, а относительно конька — выше него или в пределах 50–150 см от конька, если труба выходит рядом со скатом.
- Установка оголовка и проверка тяги. После монтажа искрогасителя или дефлектора баню растапливают и проверяют, что дым уходит без задержки, без задувания и без запаха гари в помещении.
Частые ошибки и когда план не работает
Самая распространённая ошибка — свести весь монтаж к вырезанному отверстию и трубе, вставленной без разделки, герметизации и изоляции. Такой узел прохода через крышу почти всегда протекает при дожде и представляет пожарную опасность из-за прямого контакта горячего металла с деревом кровли.
Если после монтажа заметна плохая тяга или обратная тяга при ветре, чаще всего дело в недостаточной высоте трубы относительно конька или в том, что дымоход выведен в зоне ветрового подпора — в таком случае трубу удлиняют или переносят точку выхода дальше от препятствий по крыше.
Протечка на стыке фартука и кровельного покрытия обычно означает, что герметик нанесён по загрязнённой или влажной поверхности, либо сам проходной элемент не подошёл по профилю к кровельному материалу — тогда узел герметизации переделывают, а не подмазывают повторно сверху.
Частые вопросы
Можно ли обойтись без разделки, если труба хорошо изолирована сэндвич-конструкцией?
Сэндвич-труба снижает риск перегрева соседних материалов, но не заменяет узел прохода через кровлю: разделка и герметизация всё равно нужны, чтобы кровельное покрытие оставалось герметичным и негорючий зазор был выдержан по нормам.
Какой минимальный отступ от трубы до деревянных конструкций крыши?
В источниках упоминается минимум 130 мм от наружной поверхности трубы до края проёма, заполненный негорючим материалом; для конкретной печи и трубы точное значение стоит проверить в инструкции производителя или у специалиста по монтажу дымоходов.
На какую высоту выводить трубу, если баня стоит рядом с двухэтажным домом?
Общее правило — не менее 50 см над кровлей и выше конька либо в пределах 50–150 см от него, но при соседстве с более высокими постройками добавочная высота нужна для устойчивой тяги, точный расчёт зависит от конкретной ветровой обстановки на участке.
Подходит ли один и тот же проходной узел для металлочерепицы и мягкой кровли?
Нет, фартуки и разделки делают под конкретный профиль покрытия: для металлочерепицы и профлиста нужен элемент с фигурным основанием под волну, для мягкой кровли — плоский узел с широким уплотнением по всей площади примыкания.
