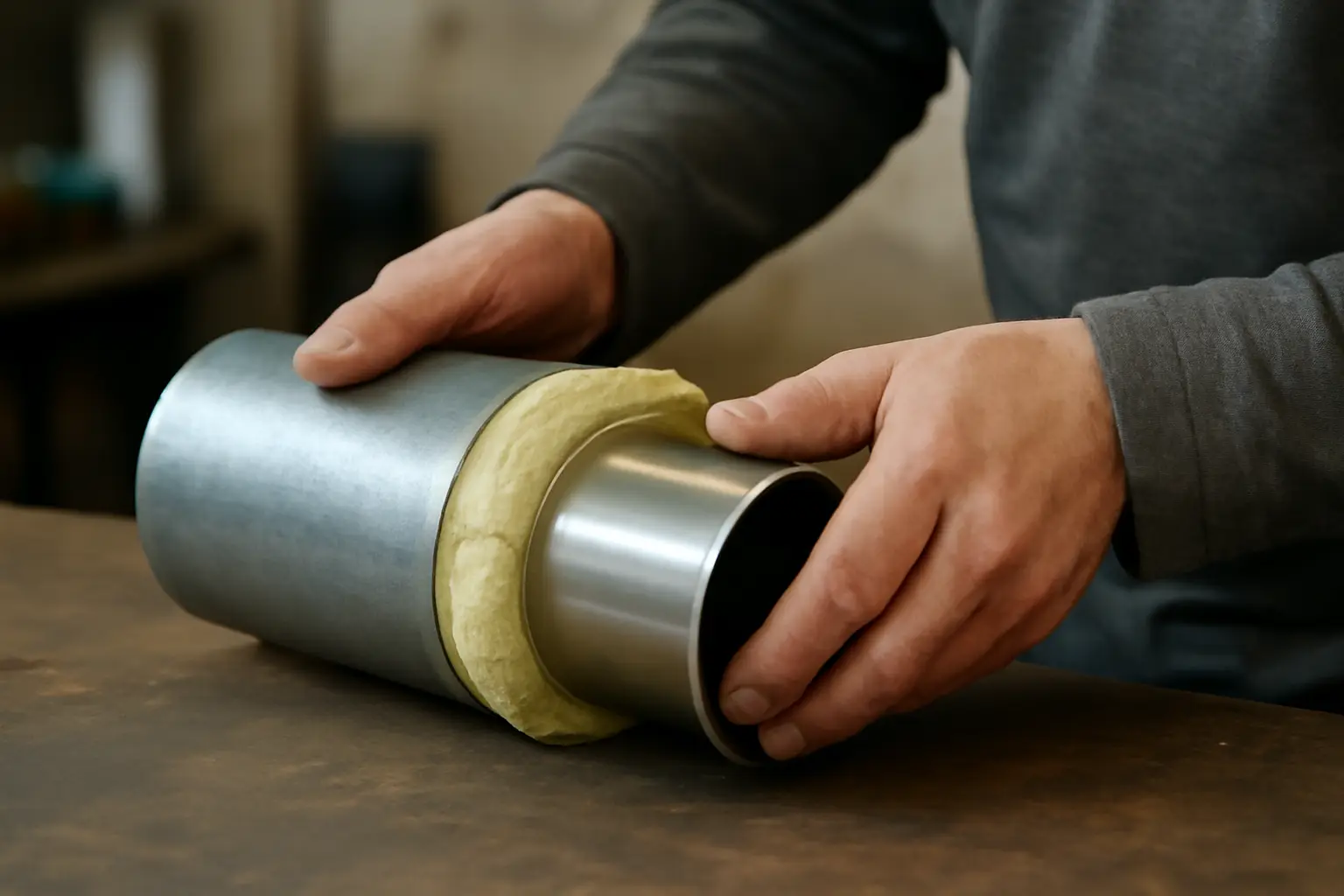

Правильная сборка сэндвич-трубы для дымохода: варианты монтажа

Обновлено 4 сентября 2026 г. · Дымоходы и тяга

Всего два принципа стыковки звеньев и три типа соединений между ними — вот из чего складывается вся сборка сэндвич-трубы для дымохода. Ошибки почти всегда происходят в одном из семи узлов: направлении раструбов, месте прохода через перекрытие или креплении оголовка. Если разбираться некогда — берите раструбное соединение сборкой "по конденсату" для котла или печи с естественной тягой и узел ППУ на потолочном перекрытии. Это стандартная схема для девяти из десяти частных домов.

Направление сборки: от чего зависит стыковка звеньев

Сборка "по конденсату" — для печей и котлов с открытой топкой

Верхнее звено надевается на нижнее раструбом вниз. Вода, которая стекает по внутренней стенке трубы, идёт снаружи стыка и капает обратно в топку или в конденсатоотвод, а не просачивается в утеплитель между слоями сэндвича. Такая сборка нужна для дровяных и угольных печей, каминов, твердотопливных котлов — везде, где в топке разрежение, а не избыточное давление.

Ошибка, которую допускают чаще всего: путают порядок и надевают трубы раструбом вверх, как канализационные. Через год-два утеплитель в нижних звеньях намокает, труба начинает гудеть и ржаветь с внутренней стороны.

Сборка "по дыму" — для газовых котлов с наддувом

Здесь раструб верхнего звена смотрит вверх, а нижнее звено входит в него. Такая схема применяется для газовых котлов с турбонаддувом, где в дымоходе создаётся избыточное давление и продукты горения могут пойти через щель наружу при обратной стыковке. В инструкции к конкретной модели котла обычно прямо указано, какая сборка нужна — сверяйтесь с ней, а не с общим правилом.

Отличие от предыдущего варианта не в конструкции трубы, а именно в порядке надевания звеньев. Труба одна и та же, монтажник просто разворачивает её иначе.

Тип соединения звеньев

Раструбное соединение с хомутом

Самый распространённый способ. Одно звено имеет расширенный край (раструб), второе входит в него внахлёст на 5–7 см, снаружи стык стягивается ленточным хомутом. Подходит для большинства бытовых систем: дровяных печей, каминов, твердотопливных и газовых котлов средней мощности.

На что смотреть при покупке: хомут должен быть из той же стали, что и труба (нержавейка к нержавейке), иначе на стыке начнётся коррозия из-за контакта разных металлов. Хомут затягивают равномерно, без перекоса — если труба после затяжки "гуляет", соединение перетянуто с одной стороны.

Замковое соединение — для быстрого монтажа без инструмента

Некоторые производители выпускают звенья с защёлкой: труба фиксируется поворотом без хомута и отвёртки. Такая сборка удобна при монтаже в стеснённых условиях — на чердаке или в узкой шахте, где неудобно работать с ключом. Минус — не все производители делают замковые звенья совместимыми между собой, докупить недостающее звено другой марки не получится.

Если система собирается из деталей одного производителя от начала до конца, замковое соединение экономит время. Если возможна замена отдельных звеньев в будущем — надёжнее классический раструб с хомутом, который стыкуется с любым сэндвичем того же диаметра.

Тройник с ревизией — обязательный узел, а не вариант на выбор

В нижней части дымохода, сразу после выхода из котла или печи, ставится тройник с отводом на 90° и заглушкой-ревизией снизу. Через неё раз в сезон вычищают сажу и слив конденсата. Это не альтернатива прямому участку, а обязательный элемент любой сборки — без него чистить трубу придётся через верх крыши.

Сложные узлы: где труба проходит сквозь конструкции дома

Проход через потолочное перекрытие

Используется готовый узел — потолочно-проходной патрубок (ППУ) с негорючим наполнителем внутри короба. Труба должна идти по центру короба, не касаясь деревянных балок. Расстояние от внешней стенки сэндвича до сгораемых конструкций — от 15 см в зависимости от материала короба и толщины изоляции, точные цифры даёт инструкция к конкретному узлу и требования пожарной безопасности.

Проход через кровлю

Аналогичный принцип: узел с уплотнителем-фартуком, который подбирается под угол скатов крыши и материал покрытия (металлочерепица, профлист, мягкая кровля — разные фартуки). Стык фартука с кровлей герметизируют, а не просто прижимают — иначе после первого дождя течь неизбежна.

Оголовок и защита верхнего звена

Верхняя точка дымохода — зона, где сэндвич больше всего страдает от осадков и ветра. Ставится дефлектор или простой зонт-искрогаситель, который не даёт дождю и снегу заливать трубу сверху, но не мешает выходу дыма. Высота трубы над коньком крыши считается по нормативам в зависимости от расстояния до конька — этот расчёт лучше делать по СП или уточнять у монтажной организации, а не на глаз.
