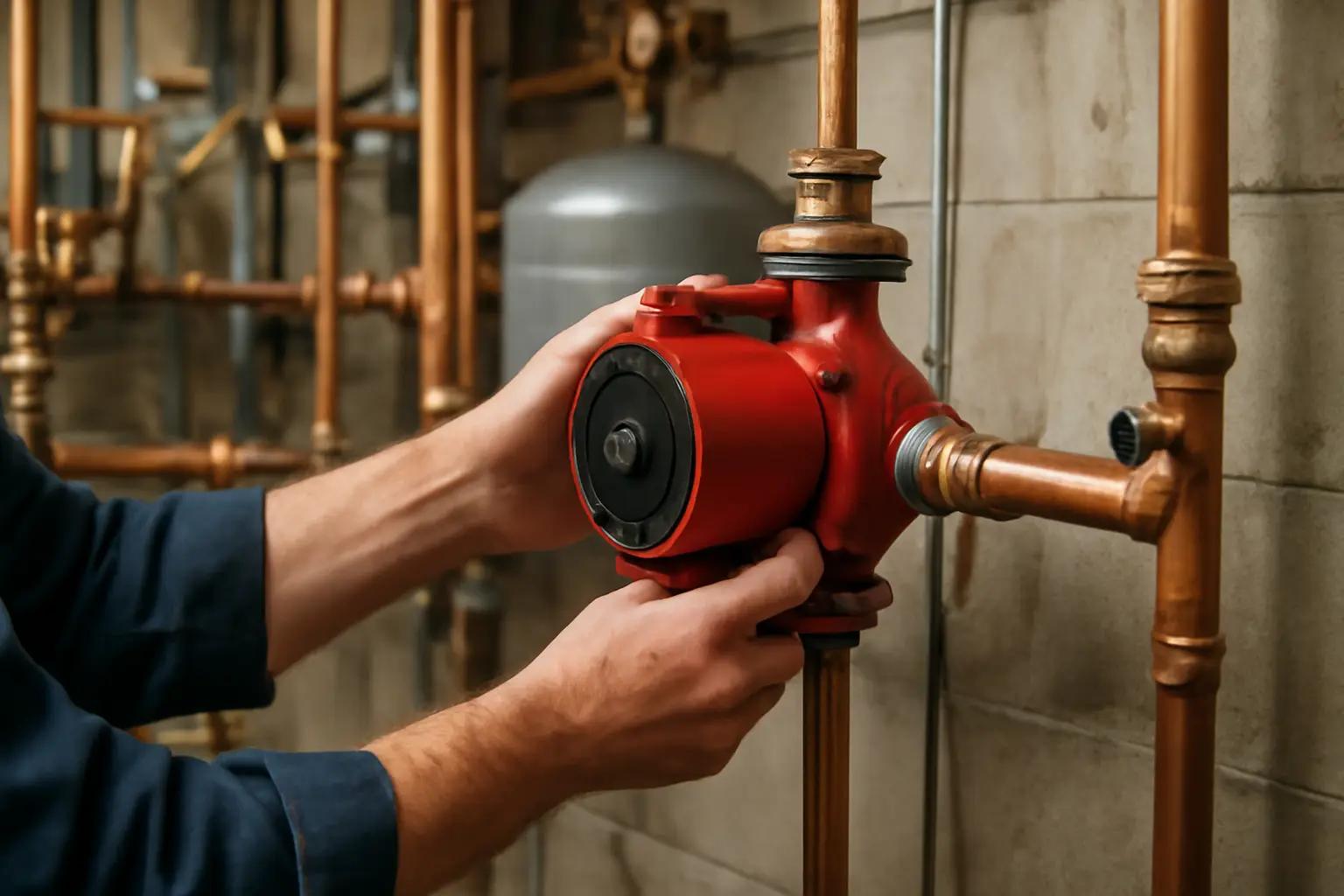

Как правильно поставить насос на отопление: 9 вариантов монтажа

Обновлено 4 сентября 2026 г. · Трубы и монтаж

Вариантов расположения и обвязки насоса на самом деле немного, и почти все они сводятся к девяти рабочим схемам. Если разбираться некогда: для обычного частного дома с котлом и радиаторами подойдёт насос на обратной трубе перед котлом, с грязевиком перед ним, байпасом и запорными кранами с обеих сторон. Это универсальная и самая распространённая схема. Дальше — разбор, когда нужна другая логика.

Где расположить насос в контуре отопления

Насос на обратке перед котлом

Такой монтаж подходит для большинства систем с твёрдотопливными, газовыми и электрическими котлами. Насос стоит на трубе, по которой остывший теплоноситель возвращается в котёл, и толкает воду именно в котёл, а не из него. Это снижает нагрузку на подшипники насоса: температура на обратке ниже, чем на подаче, и уплотнения служат дольше.

Отличие от следующего варианта — направление монтажа. Здесь насос всегда ставится так, чтобы стрелка на корпусе совпадала с направлением движения воды к котлу. Ошибка в направлении — самая частая причина, почему система «не качает».

Насос на подающей линии

Этот вариант используют реже, обычно когда котёл требует минимальной температуры обратки и производитель прямо указывает такое расположение в инструкции — например, для некоторых конденсационных моделей. Насос стоит после котла, до разводки на радиаторы.

Разница с насосом на обратке — в температурном режиме работы узла. На подаче теплоноситель горячее, поэтому насос и уплотнительные кольца работают в более жёстких условиях. Если инструкция к котлу не требует именно такого расположения, выбирать этот вариант без причины не стоит.

Расположение относительно расширительного бака

Отдельный вопрос — где насос стоит по отношению к точке подключения расширительного бака. Правильно: точка подключения бака должна быть на всасывающей стороне насоса, то есть до него по ходу движения воды к насосу. Если поставить наоборот, насос будет создавать разрежение в баке, и в систему начнёт подсасываться воздух через мембрану или через неплотности.

Этот момент часто упускают при переносе насоса во время ремонта: меняют насос, но не проверяют, с какой стороны от него теперь оказался бак. Стоит свериться со схемой узла безопасности из паспорта котла.

Какую обвязку добавить рядом с насосом

Байпас для ручной циркуляции

Байпас — это перемычка с краном, параллельная насосу. Она нужна, чтобы при поломке насоса или отключении электричества дом не остался без отопления полностью: кран открывается, и вода идёт естественной циркуляцией, хоть и слабее.

Байпас обязателен там, где отключения электричества не редкость, и желателен во всех остальных случаях как страховка. Сечение перемычки делают не меньше, а часто и больше диаметра основной трубы, иначе естественная циркуляция через узкий байпас будет почти нулевой.

Обратный клапан

Обратный клапан ставят сразу после насоса, если в системе есть несколько контуров циркуляции или предусмотрен режим естественной циркуляции через тот же байпас. Клапан не даёт воде идти через выключенный насос в обратном направлении и «размывать» работу других насосов в системе.

В простых одноконтурных схемах с одним насосом клапан иногда не ставят вовсе, полагаясь на сопротивление самого насоса. Но если байпас есть, клапан обязателен — иначе часть потока будет уходить мимо насоса даже при его работе.

Грязевик и фильтр

Грязевик или сетчатый фильтр монтируют перед насосом по ходу движения воды, до него. Задача — задержать окалину, песок и мелкий мусор, которые попадают в систему при монтаже труб или остаются после сварки. Ротор насоса и его подшипники чувствительны к абразиву, и без фильтра ресурс насоса заметно короче.

После установки фильтр нужно периодически чистить, особенно в первый год после монтажа новой системы — тогда мусора в трубах больше всего. Дальше периодичность чистки снижается.

Запорные краны с обеих сторон

Краны до и после насоса — не обязательный, но практичный элемент. Без них снять насос для ремонта или замены можно только после слива всей системы. С кранами достаточно перекрыть участок, слить небольшой объём воды между кранами и снять насос без остановки всего контура.

При выборе кранов ориентируются на диаметр присоединения насоса, а не трубы: если насос стоит на переходе с большего диаметра на меньший, краны ставят по диаметру насоса.

Как ставить насос в разных типах систем

Однотрубная система с насосом

В однотрубной разводке, где радиаторы стоят последовательно на одной трубе, насос помогает преодолеть сопротивление всей цепочки радиаторов. Здесь особенно важно правильно подобрать производительность насоса — слабый напор просто не протолкнёт воду через дальние радиаторы, и они будут холоднее ближних.

Место установки — как в базовой схеме, на обратке перед котлом. Отличие только в требованиях к напору: для длинной цепочки радиаторов он должен быть выше, чем для короткого контура.

Двухтрубная система с несколькими насосами

Если в доме несколько контуров с разными требованиями — например, радиаторы и тёплый пол, — иногда ставят отдельный насос на каждый контур вместо одного общего. Это позволяет настроить скорость потока индивидуально: радиаторам нужен один напор, тёплому полу совсем другой, и общий насос не даёт нужной гибкости.

Монтаж каждого насоса подчиняется тем же правилам — направление, положение относительно бака, обратный клапан на выходе из контура, чтобы контуры не влияли друг на друга при разной интенсивности работы.

Коллекторная разводка с насосами на группы

В системах с коллектором, где от одного узла расходятся несколько петель, насос иногда ставят прямо на группу — блок с несколькими выходами на петли тёплого пола или радиаторные ветки. Такой узел обычно уже включает грязевик, обратные клапаны и запорную арматуру в едином корпусе, монтаж сводится к подключению узла к магистрали.

Здесь меньше свободы в расположении элементов — они заданы конструкцией группы, — но больше требований к точному подбору узла под диаметр коллектора и мощность контура. Подбор лучше делать по паспорту коллектора, а не на глаз.

Частые ошибки при монтаже

Кроме выбора схемы, на итог влияют детали монтажа. Чаще всего встречаются такие ошибки:

• насос ставят с вертикальным валом двигателя — многие модели рассчитаны только на горизонтальное положение вала, иначе подшипник изнашивается быстрее;
• забывают про воздух в самом насосе после заполнения системы — большинство моделей требуют ручного стравливания воздуха через клапан на корпусе при первом пуске;
• ставят насос слишком близко к повороту трубы или тройнику — турбулентность на входе снижает реальную производительность;
• не проверяют совпадение направления стрелки на корпусе с реальным движением теплоносителя.

Если после монтажа система греет неравномерно или насос гудит без прокачки — вероятная причина в одном из этих пунктов, и начинать проверку стоит с направления установки и воздуха в корпусе.
