Как правильно поставить циркуляционный насос в систему отопления
Циркуляционный насос ставят на обратном трубопроводе перед котлом, с байпасом и пластинчатыми клапанами по бокам от него — так его можно снять для ремонта без слива всей системы. Вал ротора при этом должен стоять строго горизонтально, а стрелка на корпусе смотреть по направлению потока воды.
Что понадобится
- Циркуляционный насос подходящей мощности и присоединительного диаметра
- Два шаровых крана и обратный клапан (или готовый узел обвязки насоса)
- Американки (разъёмные соединения-«гайки») с обеих сторон насоса
- Фум-лента или лён с герметиком для резьбовых соединений
- Разводной и рожковый ключи, отвертка, уровень
- Кабель питания с заземлением и, при необходимости, автомат защиты
Порядок установки
- Определите место монтажа. Насос ставят на обратке, ближе к котлу, в самой низкой точке системы — там меньше риск завоздушивания. На подаче он тоже работает, но обратка продлевает срок службы за счёт более низкой температуры воды.
- Перекройте систему и слейте воду из участка, где будет врезка. Если отопление уже эксплуатировалось, слейте теплоноситель полностью или хотя бы из контура, куда встаёт насос.
- Соберите узел обвязки: с двух сторон от насоса — американки для съёма, дальше — шаровые краны, на входе желательно поставить обратный клапан, чтобы вода не шла самотёком в обход насоса при его отключении.
- Проверьте направление потока. На корпусе насоса есть стрелка — она должна совпадать с направлением движения теплоносителя. Ротор насоса всегда монтируют горизонтально: вертикальное положение вала сокращает срок службы подшипников и уплотнения.

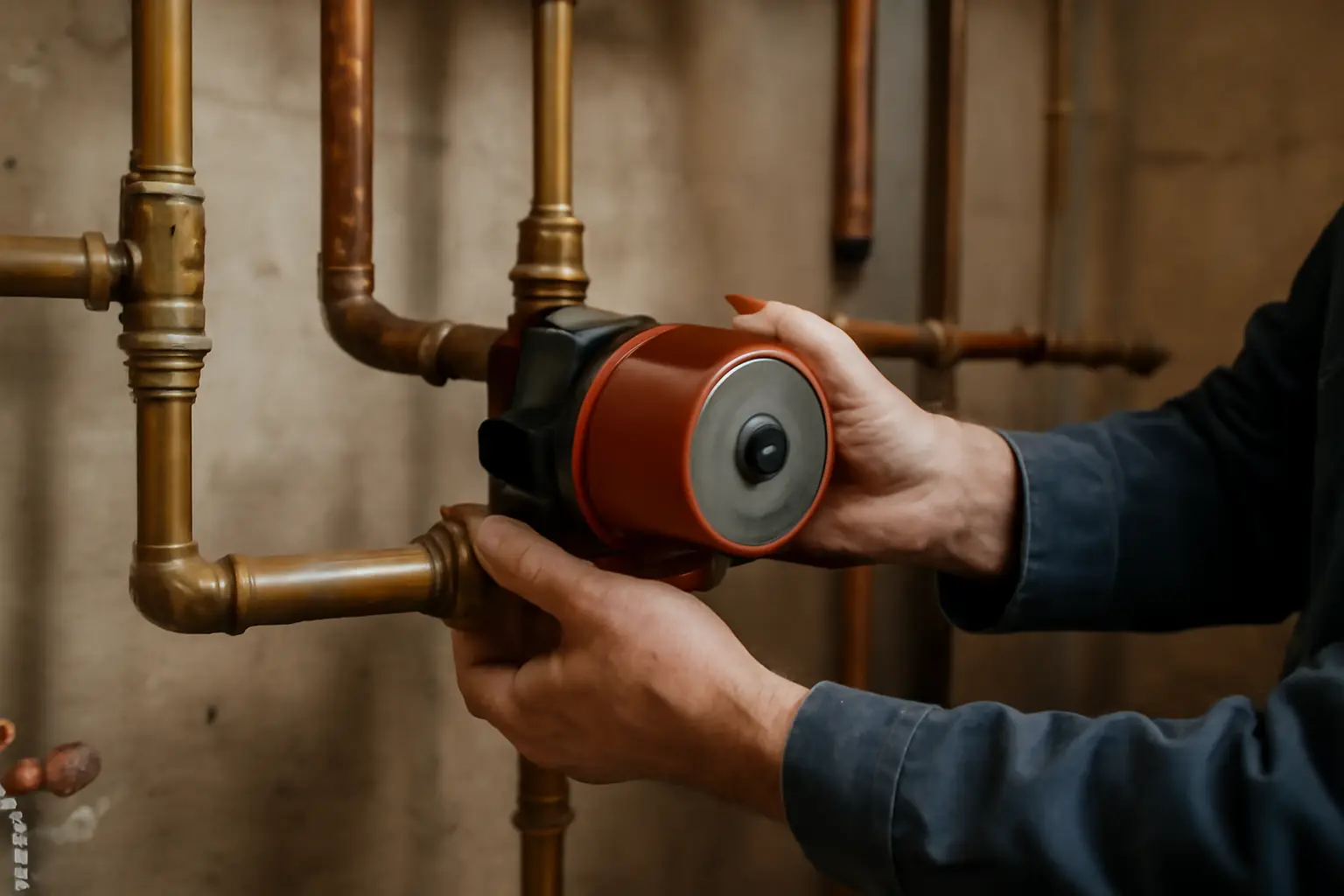

- Установите насос в разрыв трубы, используя американки. Уплотните резьбу лентой или льном, затяните соединения без перекоса, не передавливая пластиковый корпус клеммной коробки.
- Разверните клеммную коробку так, чтобы кабель питания шёл вниз или в сторону, а не вверх — иначе в неё будет затекать конденсат.
- Подключите электропитание. Насос заземляют, для мощных моделей ставят отдельный автомат. Сверьтесь со схемой подключения на крышке клеммной коробки — там указано, куда идёт фаза, ноль и земля.
- Заполните систему теплоносителем, откройте краны обвязки и байпаса, спустите воздух через кран на самом насосе (обычно это винт на передней панели ротора).
- Запустите насос на минимальной скорости, прислушайтесь к работе на пару минут, затем перекройте байпас и переключите на рабочую скорость.
Частые ошибки и когда план не работает
Самая распространённая ошибка — вертикальный монтаж вала ротора. Насос при этом работает, но выходит из строя за один-два отопительных сезона: подшипник изнашивается быстрее из-за неравномерной нагрузки.
Вторая по частоте — отсутствие байпаса и отсекающих кранов. Без них любой ремонт насоса превращается в слив всей системы и её повторное заполнение с завоздушиванием.
Ошибаются и с направлением потока: если стрелку на корпусе игнорируют, насос либо не создаёт нужного давления, либо работает с перегрузкой и шумит.
Если система открытая, с расширительным баком на чердаке, циркуляционный насос ставят не в основной контур, а в дополнительный — параллельно естественной циркуляции, через тройники с обратными клапанами. В этом случае схема обвязки другая, и стандартный порядок с байпасом не подходит: нужна отдельная схема с перемычкой, которая позволяет системе работать и без насоса, самотёком.
Если после запуска насос гудит, но не качает — скорее всего, в контуре воздух. Стравите его через винт на роторе повторно, иногда требуется два-три подхода с интервалом в несколько часов.
Частые вопросы
Можно ли ставить насос на подающий трубопровод, а не на обратку?
Технически можно, некоторые схемы это предполагают. Но на обратке температура теплоносителя ниже, и насос служит дольше — это стандартная рекомендация для большинства бытовых систем.
Нужен ли обратный клапан, если есть байпас?
Обратный клапан нужен, чтобы при выключенном насосе вода не текла в обход него самотёком, нарушая расчётную циркуляцию. Байпас с краном решает другую задачу — позволяет снять насос без слива системы. Лучше ставить оба элемента.
Как понять, что мощность насоса выбрана верно?
Расчёт делают по площади отопления, длине контура и сопротивлению системы — точные цифры даёт производитель котла или отопительного оборудования в паспорте изделия. Если насос слишком слабый, батареи в дальних комнатах остаются холодными; если слишком мощный — система шумит и быстрее изнашивается.
Что делать, если после установки в системе постоянно появляется воздух?
Причина обычно не в насосе, а в разгерметизации где-то в контуре или в неправильно подобранном расширительном баке. Проверьте все резьбовые соединения на герметичность и давление в расширительном баке — оно должно соответствовать паспортным данным системы.
