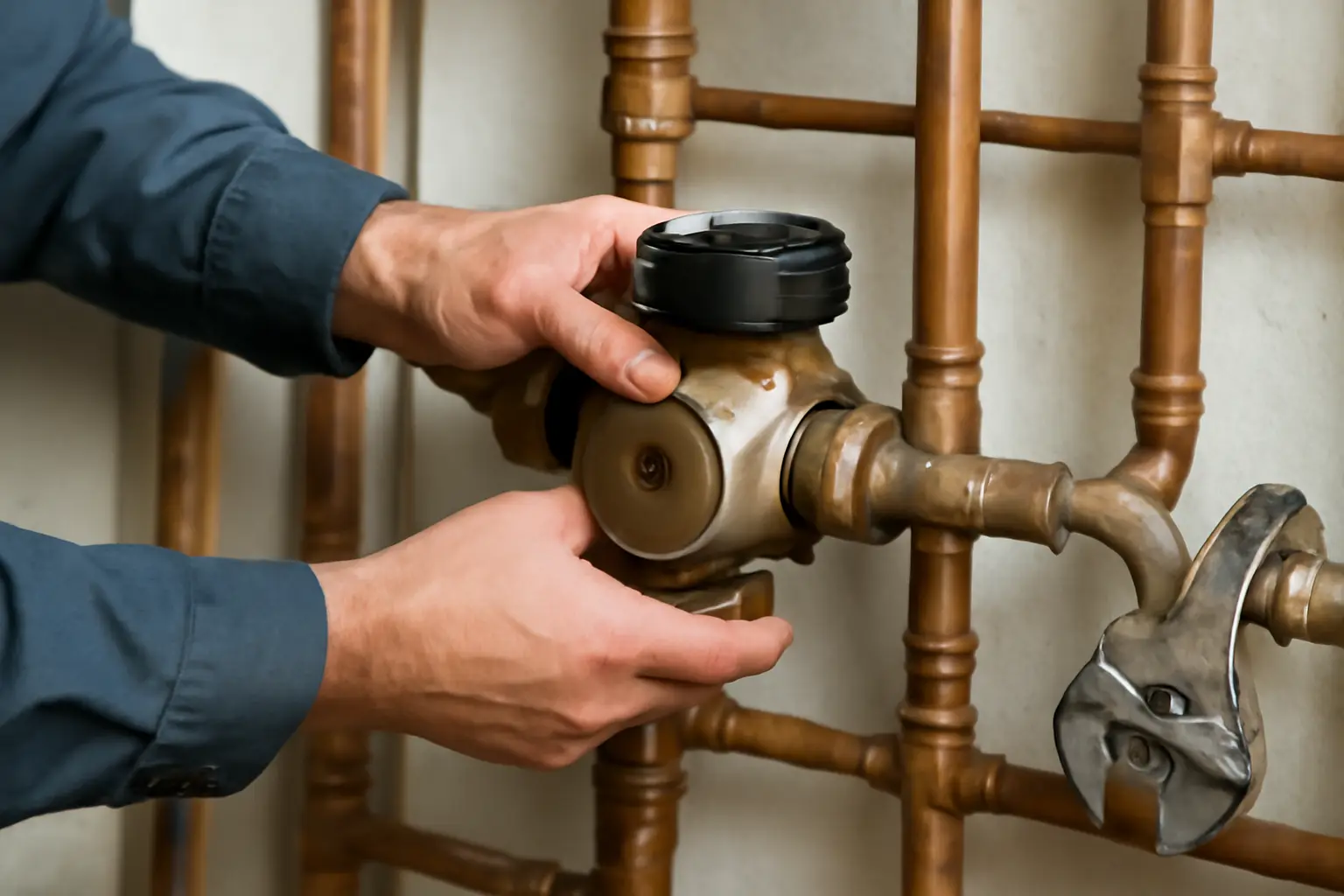

Как правильно ставить циркуляционный насос в систему отопления
Циркуляционный насос ставят на обратном трубопроводе, перед котлом, по направлению движения теплоносителя к нагревателю. Вал насоса всегда должен быть в горизонтальном положении — вертикальная установка сокращает срок службы подшипников. С обеих сторон монтируют шаровые краны и фильтр-грязевик перед насосом, чтобы можно было снять его без слива всей системы.
От чего зависит место установки
Тип котла и схема разводки определяют, где именно врезать насос. В настенных газовых котлах насос часто уже встроен в корпус, и отдельно его ставить не нужно. В системах с твердотопливным или напольным газовым котлом насос монтируют отдельно на обратке, ближе к котлу — там температура теплоносителя ниже, и насос работает в более щадящем режиме.
Схема отопления — однотрубная, двухтрубная или с коллектором — влияет на то, нужен ли один насос на всю систему или отдельные насосы на контуры. При коллекторной разводке с несколькими ветками (например, радиаторы плюс тёплый пол) обычно ставят насос на каждый контур с собственным температурным режимом.
Что учесть при монтаже
Насос устанавливают строго по стрелке на корпусе — она указывает направление потока. Ошибка в направлении не сломает насос, но резко снизит его эффективность или вовсе остановит циркуляцию. Электронный блок управления (если он есть) должен находиться сверху или сбоку, но не смотреть вниз — иначе в него попадёт влага при протечке или конденсации.
Перед насосом обязательно ставят фильтр-грязевик: крыльчатка чувствительна к взвесям, ржавчине и накипи. После — обратный клапан, если в системе есть естественная циркуляция или несколько контуров, чтобы теплоноситель не шёл в обход насоса самотёком.
Вопросы и ответы
На подачу или на обратку ставить насос?
Правильно — на обратный трубопровод, перед входом в котёл. Там температура теплоносителя ниже, что продлевает срок службы уплотнений и электроники насоса. Установка на подаче встречается, но она нежелательна из-за нагрузки на насос горячим теплоносителем.
Можно ли ставить насос вертикально?
Нет, вал ротора должен располагаться строго горизонтально. При вертикальном монтаже подшипники изнашиваются быстрее из-за неравномерной нагрузки и скопления воздуха в верхней части корпуса. Если труба идёт вертикально, насос выносят на горизонтальный участок обвязки.
Нужен ли байпас при установке насоса?
Байпас с ручным краном ставят, если в доме бывают перебои с электричеством и система должна переходить на естественную циркуляцию. Через байпас теплоноситель обходит насос при его остановке. Если в доме стабильное электропитание и есть резервный генератор, байпас не обязателен, но упрощает обслуживание — насос можно снять без остановки отопления.
Какой диаметр труб нужен для обвязки насоса?
Диаметр подбирают под патрубки самого насоса — обычно это 3/4 или 1 дюйм для бытовых моделей. Резьбовые переходники и муфты должны совпадать с диаметром подключения, указанным в паспорте насоса. Уменьшать сечение трубы возле насоса не стоит — это создаёт лишнее гидравлическое сопротивление.
Что делать, если насос установлен, а вода не циркулирует?
Сначала проверяют направление потока по стрелке на корпусе — частая ошибка новичков. Затем смотрят, не завоздушена ли система: в насосе есть винт для стравливания воздуха, его открывают на несколько секунд при работающем насосе. Если это не помогло, проверяют, не забит ли фильтр-грязевик перед насосом.
Как выбрать мощность насоса перед установкой?
Мощность и напор рассчитывают по площади отопления, длине трубопроводов и количеству контуров — точные цифры даёт гидравлический расчёт или таблица производителя котла. Для типового частного дома до 150 квадратов обычно достаточно насоса с напором 4–6 метров. Точный подбор лучше уточнить в инструкции к оборудованию или у специалиста, который делает проект отопления.
Нужно ли ставить обратный клапан вместе с насосом?
Обратный клапан нужен там, где возможна обратная циркуляция теплоносителя минуя насос — например, при параллельном подключении нескольких насосов или контуров. В простой одноконтурной системе с одним насосом клапан не обязателен. Его отсутствие в сложных схемах иногда приводит к тому, что горячая вода идёт в обход насоса самотёком, снижая эффективность отопления.
