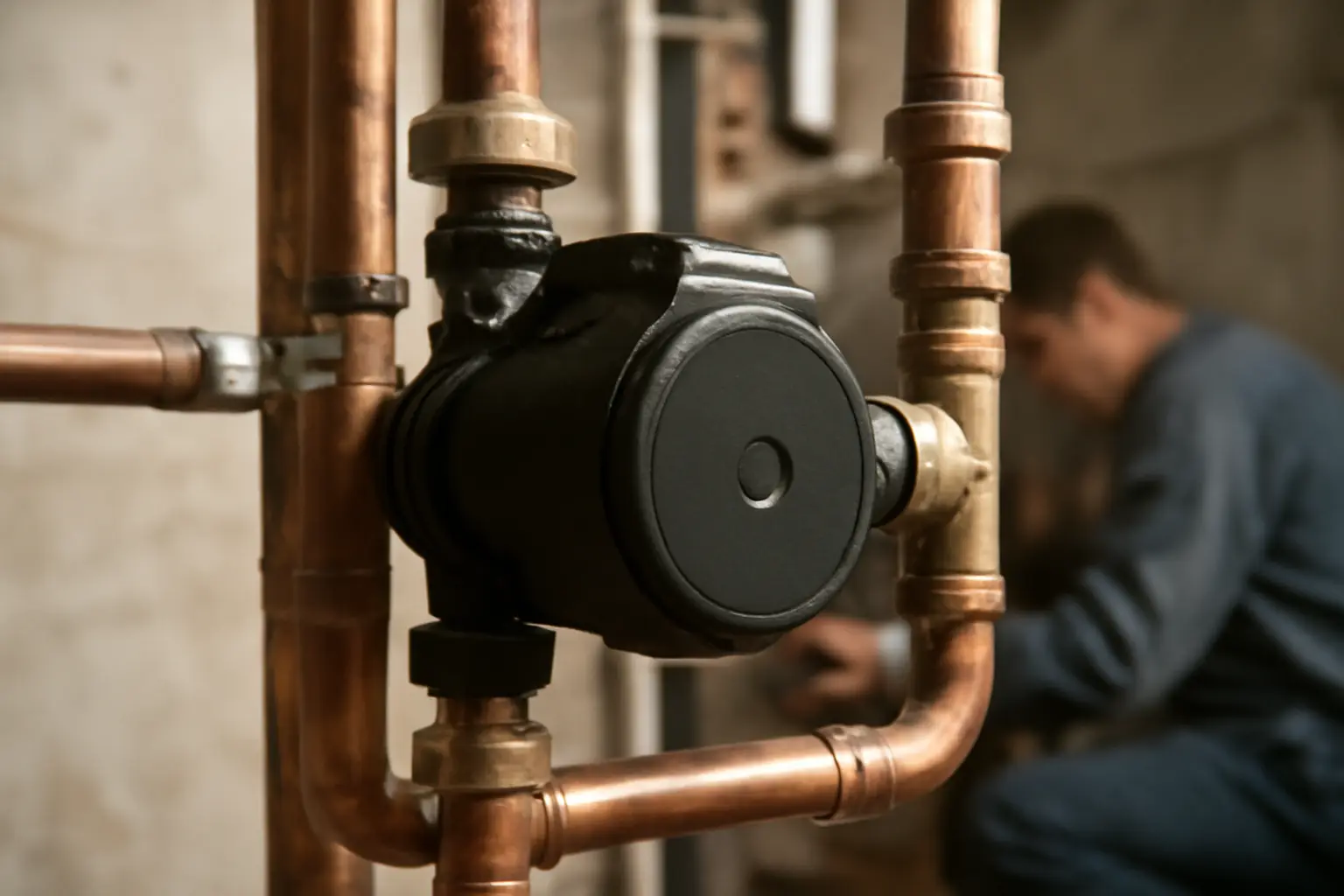

Насос ставят на обратку перед котлом, ротор — строго горизонтально
Циркуляционный насос устанавливают на обратном трубопроводе перед входом в котел, вал двигателя располагают горизонтально, по направлению движения теплоносителя ставят стрелку на корпусе насоса. С двух сторон насоса монтируют шаровые краны для снятия без слива всей системы, а вокруг узла собирают байпас с обратным клапаном на случай остановки насоса или отключения электричества. Это базовая схема установки циркуляционного насоса в систему отопления, от которой отступают только по конкретным причинам — тесное подвальное помещение, особенности разводки, требования конкретной модели котла.
- Насос ставится на обратку, реже — на подачу, но никогда не на самый горячий участок сразу после котла
- Обязательны отсекающие краны с двух сторон и грязевик перед насосом со стороны входа
- Вал ротора — горизонтально, клеммная коробка сверху или вбок, но не вниз
- При естественной циркуляции нужен байпас с обратным клапаном, чтобы система работала без электричества
Почему обратка, а не подача
На обратном трубопроводе температура теплоносителя ниже, и это продлевает срок службы уплотнений насоса, особенно если насос со стандартным резиновым сальником, а не с мокрым ротором на керамических подшипниках. Разница в 20–30 градусов между подачей и обраткой ощутима для пластиковых деталей крыльчатки и сальниковых колец — при постоянной работе на горячей подаче они изнашиваются заметно быстрее.
Есть исключение: в системах с твердотопливным котлом иногда насос ставят на подачу, чтобы быстрее прогреть контур и снизить риск закипания воды в теплообменнике котла при внезапном скачке мощности горения. Но это частное решение, которое обсуждают с монтажником применительно к конкретной схеме, а не общее правило для всех случаев.
Где именно на обратке искать точку врезки
Правильное место — участок обратной трубы максимально близко к котлу, но после расширительного бака закрытого типа, если бак стоит на обратке, и после группы безопасности, если она есть на этой линии. Насос не ставят сразу на входе в котел без запорной арматуры — тогда при любом ремонте насоса придется сливать весь контур.
Если в доме несколько контуров — например, радиаторный и теплый пол — на каждый ставят отдельный насос ближе к точке разветвления, а не один общий насос на входе в котел. Общая мощная помпа на весь дом создает разбаланс: контур с меньшим гидравлическим сопротивлением забирает себе большую часть потока, и дальние радиаторы или петли пола греются слабее.
Горизонтальное положение вала — не рекомендация, а требование
У большинства бытовых насосов с мокрым ротором подшипники скольжения смазываются самим теплоносителем, и смазка работает корректно только при горизонтальном валу. Если поставить насос с вертикальным валом, ротор будет опираться на подшипник неравномерно, износ пойдет быстрее, а через год-два появится гул или насос вовсе заклинит.
Клеммную коробку с электрическим разъемом располагают сверху или в крайнем случае горизонтально в сторону — но не вниз, иначе в нее будет попадать конденсат и влага с трубы, что рано или поздно приводит к короткому замыканию. Некоторые модели допускают поворот корпуса на 90 или 180 градусов относительно резьбовых патрубков именно для того, чтобы клеммную коробку можно было развернуть в удобное положение без изменения направления потока.
Байпас, обратный клапан и защита от опрокидывания циркуляции
Байпас — это перемычка вокруг насоса с отдельным вентилем, которая позволяет теплоносителю двигаться самотеком, если насос выключен, снят на ремонт или пропало электричество. Без байпаса при остановке насоса циркуляция в закрытой системе с малым диаметром труб может почти прекратиться, и радиаторы в дальних комнатах остынут даже при работающем котле.
На основной линии с насосом обязательно ставят обратный клапан, чтобы вода не текла через насос в обратном направлении и не создавала паразитную циркуляцию через байпас, когда насос работает. Клапан подбирают под минимальный порог открытия, соответствующий напору конкретной модели насоса — если порог слишком высокий, клапан будет создавать лишнее сопротивление и снижать реальную производительность насоса.
Грязевик и фильтр — экономия на них дорого обходится
Грязевик или сетчатый фильтр ставят непосредственно перед насосом по ходу теплоносителя, чтобы взвесь, окалина и мусор из старых труб не попадали в крыльчатку. Особенно это касается систем после реконструкции старого чугунного отопления или домов с металлическими трубами без предварительной промывки — там в первый год работы грязи в контуре много.
Экономия на фильтре часто оборачивается заклиниванием ротора в первые месяцы после монтажа, и это одна из самых частых причин обращения в сервис по гарантии, которую сервисные центры не признают гарантийным случаем, потому что причина — не заводской брак, а отсутствие защиты на входе.
Что меняется в зависимости от типа котла и схемы разводки
В одноконтурных системах с настенным газовым котлом насос часто уже встроен в корпус котла, и тогда речь идет не об отдельной установке, а о дополнительном насосе для второго контура, гидроразделителя или теплого пола — его подключают уже описанным способом на своей ветке. В напольных котлах и твердотопливных системах насос почти всегда внешний, и вся схема с байпасом и клапанами собирается отдельно.
В системах с гидравлической стрелкой или коллектором каждый контур получает собственный насос, а стрелка развязывает контуры по давлению — здесь расчет диаметра труб и подбор напора насоса делают под конкретную нагрузку каждой ветки, общего решения на все дома не существует. Для точного подбора модели по напору и производительности лучше свериться с проектной документацией на дом или с инструкцией производителя котла, а не ориентироваться на среднее правило.
Частые ошибки при монтаже
Самая распространенная ошибка — установка насоса без обходной линии и кранов, из-за чего любое обслуживание превращается в слив всей системы. Вторая по частоте — монтаж с вертикальным валом ради экономии места, что резко сокращает срок службы подшипников. Третья — отсутствие грязевика, особенно при подключении насоса к старой отопительной системе без предварительной промывки контура.
Реже встречается, но тоже критично — установка насоса задом наперед, против стрелки на корпусе, тогда насос либо не создает нужного напора, либо работает на пределе мощности с повышенным шумом. Проверить направление легко: перед первым запуском стоит на минуту включить насос при заполненной, но еще холодной системе и на ощупь оценить, идет ли поток в нужную сторону через открытые краны.
Практический вывод
Для типового дома с одним контуром отопления схема простая: насос на обратке перед котлом, кран с двух сторон, грязевик со стороны входа, байпас с обратным клапаном вокруг узла, вал строго горизонтально. Для систем с несколькими контурами — теплый пол, второй этаж, бойлер косвенного нагрева — на каждую ветку ставят отдельный насос с собственной группой запорной арматуры, а не один общий насос на всю разводку. Если система нестандартная — сложная разводка, гидроразделитель, комбинация из нескольких источников тепла — расчет напора и точек установки лучше доверить монтажнику с проектом на руках, а не собирать по общей схеме наугад.
