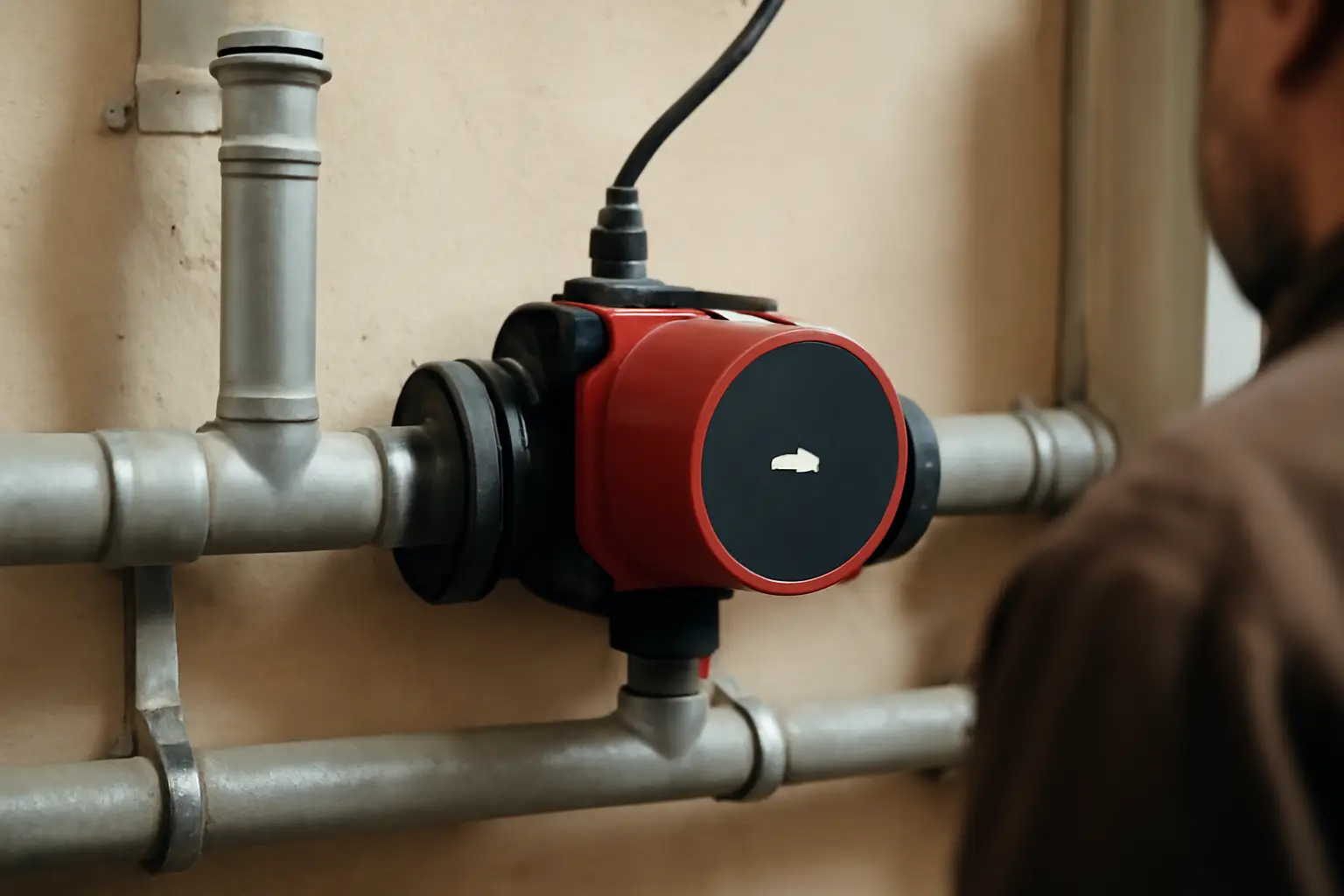

Правильное расположение циркуляционного насоса в отоплении
Правильное расположение циркуляционного насоса — на обратной трубе перед котлом, горизонтально, с валом в положении «на 3 или 9 часов», после грязевика и перед обратным клапаном. Такое размещение защищает насос от перегрева теплоносителем, продлевает срок службы подшипников и снижает риск завоздушивания ротора. Отклонения от этой схемы допустимы, но требуют компенсации другими элементами обвязки.
Почему обратка, а не подача
Насосы рассчитаны на рабочую температуру теплоносителя до 95–110 °C, но ресурс уплотнений и подшипников напрямую зависит от нагрева. На подаче температура выше на 15–20 градусов, чем на обратке — разница ощутима для картриджа с мокрым ротором. Установка на обратный трубопровод перед котлом снижает тепловую нагрузку на узел и упрощает обслуживание: перед ремонтом достаточно перекрыть два крана, а не сливать горячий контур.
Есть исключение — системы с твердотопливным котлом и защитой от закипания. Там иногда монтируют дополнительный насос на подачу, чтобы форсировать отвод тепла при перегреве. Но это отдельная схема безопасности, а не замена стандартному расположению.
Ориентация вала и положение по горизонтали
Крыльчатка большинства насосов с мокрым ротором вращается на горизонтальном валу. Если поставить насос с валом вертикально, воздух скапливается в верхней части статора и ротор работает всухую — подшипник изнашивается за несколько месяцев. Корпус монтируют так, чтобы клеммная коробка смотрела в сторону — вправо, влево или вниз в разумных пределах, но не вверх и не строго вниз. Вверх нельзя из-за риска попадания влаги при конденсации, вниз — из-за сложностей с обслуживанием электрики.
Место в обвязке котла
Стандартная последовательность по ходу теплоносителя на обратной трубе: расширительный бак — грязевик (фильтр-отстойник) — циркуляционный насос — обратный клапан — вход в котёл. Грязевик перед насосом защищает крыльчатку от абразивных частиц и накипи. Обратный клапан после насоса не даёт теплоносителю двигаться в обратном направлении при остановке насоса или при работе второго контура — это особенно важно в системах с несколькими насосами на разных ветках.
В системах с твердотопливным котлом насос ставят после защитной группы безопасности, а не до неё, чтобы клапан сброса избыточного давления срабатывал независимо от работы насоса.
Расположение относительно расширительного бака
Для открытых систем с мембранным баком есть правило: точка подключения расширительного бака должна находиться на стороне всасывания насоса, то есть перед ним по ходу движения теплоносителя. Это стабилизирует давление в контуре и снижает риск завоздушивания на всасывающем патрубке. Если бак подключён после насоса, давление в системе становится нестабильным при запуске и остановке, а на дисплее насоса с электронным управлением могут появляться ошибки по перепаду давления.
Высота монтажа и доступ для обслуживания
Насос располагают на высоте, удобной для снятия крышки клеммной коробки и замены картриджа без демонтажа всей обвязки — обычно 1–1,5 метра от пола в котельной. По обеим сторонам от насоса устанавливают шаровые краны: они позволяют менять насос без слива всей системы. Направление потока указано стрелкой на корпусе — совпадение со стрелкой обязательно, иначе датчик перепада давления в электронных моделях выдаёт неверные показания или насос вовсе не создаёт нужный напор.
Сводная таблица: варианты расположения
| Параметр | Рекомендуемое положение | Последствия при нарушении |
|---|---|---|
| Труба | Обратка, перед входом в котёл | Перегрев узла, ускоренный износ уплотнений |
| Ориентация вала | Горизонтально | Завоздушивание ротора, шум, снижение напора |
| Клеммная коробка | В сторону (не вверх, не вниз) | Попадание влаги, коррозия контактов |
| Порядок в обвязке | После грязевика, перед обратным клапаном | Засорение крыльчатки, обратный ток теплоносителя |
| Расширительный бак | На стороне всасывания насоса | Скачки давления, ошибки датчиков |
| Краны обвязки | С двух сторон насоса | Слив всей системы при замене |
Частые ошибки монтажа
Чаще всего насос ставят на подачу «по привычке» — так делали в системах без принудительной циркуляции, где место не имело значения при естественной гравитации. В закрытой системе с котлом это ускоряет износ. Вторая частая ошибка — вертикальный монтаж вала, когда трубы разводки идут вертикально и мастер повторяет их направление, не разворачивая насос на горизонтальный участок. Третья — отсутствие обратного клапана при параллельном подключении нескольких контуров: без него теплоноситель перетекает между контурами в обход насоса, и часть радиаторов не греется.
Частые вопросы
Можно ли ставить насос на подачу, если котёл конденсационный
Можно, у конденсационных котлов ниже рабочая температура и обвязка часто рекомендует именно подачу — уточняйте схему в инструкции конкретной модели. Общее правило про обратку касается в первую очередь твердотопливных и газовых котлов старого типа с высокой температурой теплоносителя.
Что делать, если труба разводки вертикальная и горизонтальный участок сделать негде
Добавляют короткую вставку — колено с переходом на горизонтальный отрезок длиной 15–20 см специально под насос. Дороже по монтажу, но избавляет от завоздушивания и продлевает срок службы насоса на несколько лет.
Нужен ли обратный клапан, если в системе только один насос
Строго обязателен клапан не всегда, но рекомендуется в системах с гравитационной подпиткой или байпасом, где теплоноситель может двигаться в обратную сторону при остановке насоса. В простой однотрубной системе с одним контуром без байпаса можно обойтись без него, но проверьте это условие по паспорту котла.
Насос шумит после установки в правильном месте — в чём причина
Шум обычно связан не с расположением, а с воздухом в контуре или завышенной скоростью на электронном насосе. Стравите воздух через кран Маевского на верхних радиаторах и понизьте скорость на одну ступень — если шум не исчез, проверьте плотность посадки крыльчатки и наличие вибрации от жёсткого крепления труб.
