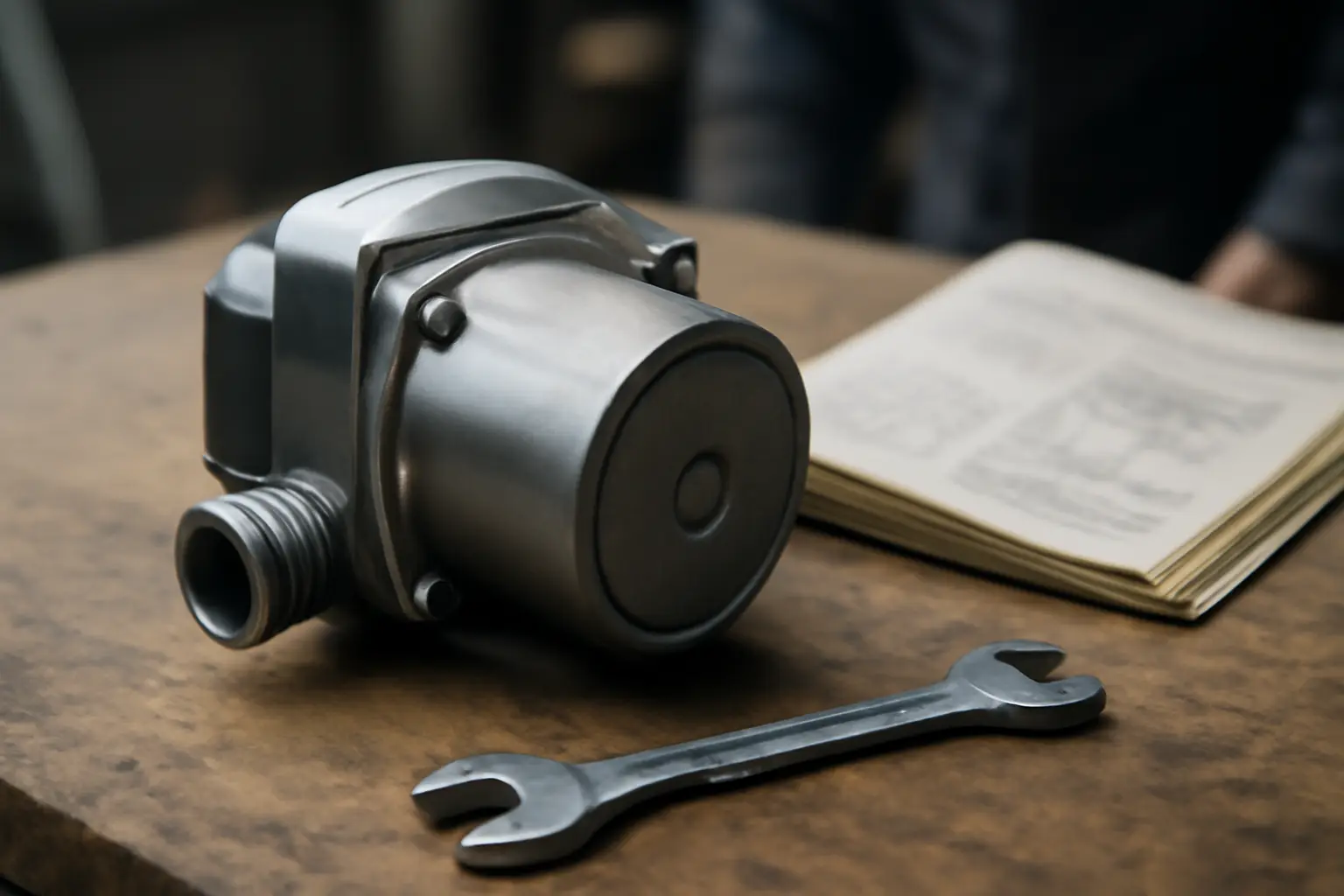

Циркуляционный насос для отопления: устройство
Циркуляционный насос для отопления состоит из трёх основных узлов: электродвигателя, ротора с крыльчаткой и корпуса с патрубками для подключения к трубе. Ротор находится в герметичной гильзе и вращается за счёт магнитного поля статора, а крыльчатка гонит теплоноситель по контуру. У большинства бытовых моделей мокрый ротор охлаждается и смазывается самим теплоносителем, поэтому насос не требует масла и отдельной смазки подшипников.
Из чего собран насос: основные узлы
Корпус насоса обычно чугунный или из нержавеющей стали, реже — бронзовый. В корпусе установлена крыльчатка, закреплённая на валу ротора. Статор с обмотками находится снаружи гильзы разделения и никогда не контактирует с водой напрямую — это защищает электрическую часть от коррозии и протечек.
Вал ротора вращается на двух подшипниках скольжения, изготовленных из керамики или графитового композита. Эти подшипники смазываются самим теплоносителем, проходящим через насос, поэтому важна чистота воды в системе. Электронная плата управления, если она есть, крепится сверху корпуса и отвечает за регулировку скорости и режимов работы.
Мокрый и сухой ротор: в чём разница устройства
В насосах с мокрым ротором вода омывает ротор и подшипники напрямую, что делает конструкцию простой, тихой и недорогой в обслуживании. Такие модели преобладают в частных домах и квартирах с автономным отоплением.
Рядом по теме: Тарахтит циркуляционный насос отопления: что делать.
Насосы с сухим ротором устроены иначе: двигатель полностью изолирован от жидкости уплотнительным кольцом и охлаждается воздухом через вентилятор. Они мощнее, эффективнее по КПД, но шумнее и требуют регулярной проверки уплотнений, поэтому чаще применяются в котельных и системах большого объёма, а не в бытовом отоплении.
Что учитывать при выборе устройства насоса
Материал корпуса важен из-за состава теплоносителя: чугунные модели подходят для воды с ингибиторами, бронзовые и из нержавейки — для антифризов и агрессивных смесей. Наличие электронного блока управления влияет на возможность плавной регулировки оборотов и автоматической подстройки под нагрузку в контуре.
Вопросы и ответы
Почему насос называют мокрым, если электрическая часть не соприкасается с водой?
Название относится к ротору и подшипникам, которые действительно находятся в теплоносителе и им же охлаждаются. Статор с обмотками отделён герметичной гильзой из немагнитного материала и остаётся сухим при исправной работе насоса.
Какие детали насоса изнашиваются первыми?
Чаще всего выходят из строя подшипники скольжения и графитовые торцевые уплотнения — они работают в постоянном контакте с теплоносителем и чувствительны к абразивным частицам в воде. На втором месте по частоте отказов — конденсаторный пуск двигателя в однофазных моделях и электронная плата управления при перепадах напряжения.
Можно ли разобрать насос для чистки самостоятельно?
В большинстве бытовых моделей ротор с крыльчаткой извлекается после снятия верхней крышки без демонтажа всего корпуса из трубы. Разборка допустима для промывки от накипи и мусора, но при этом нельзя повреждать уплотнительное кольцо гильзы и резиновую прокладку крышки — от их целостности зависит герметичность.
Как понять, что насос гудит, но не крутится?
Гудение без вращения обычно означает, что ротор заклинило из-за отложений накипи или воздушной пробки в гильзе. В этом случае помогает механический пуск: у большинства моделей на валу со стороны клеммной коробки есть шлиц под отвёртку для проворота ротора вручную.
Влияет ли направление установки насоса на его устройство и работу?
Насос с мокрым ротором можно монтировать только с горизонтальным расположением вала электродвигателя — вертикальная установка нарушает смазку подшипников теплоносителем и ускоряет их износ. Направление потока воды при этом должно совпадать со стрелкой на корпусе, иначе крыльчатка будет работать против расчётного напора.
Чем отличается устройство насоса с сухим ротором от мокрого по надёжности?
Сухой ротор не контактирует с теплоносителем напрямую и меньше страдает от накипи, но зависит от исправности торцевого уплотнения — при его износе жидкость попадает в зону подшипников и двигателя. Мокрый ротор проще по конструкции, служит дольше при чистом теплоносителе, но чувствителен к абразиву и качеству воды в системе.
Нужно ли обслуживать электронный блок управления насоса отдельно
Электронный блок не требует механического обслуживания, но чувствителен к скачкам напряжения и конденсату внутри корпуса при перепадах температуры. Периодически стоит проверять плотность прилегания крышки клеммной коробки и отсутствие следов влаги на контактах — при обнаружении неисправности ремонт платы обычно поручают сервисной организации, а не проводят своими силами.
