Как должен стоять циркуляционный насос отопления

Обновлено 4 сентября 2026 г. · Трубы и монтаж

Чаще всего циркуляционный насос ставят на обратной трубе перед котлом, с валом в горизонтальном положении и стрелкой по направлению потока. Это универсальное решение подходит для большинства закрытых систем с газовым или электрическим котлом и мембранным расширительным баком. Если разбираться в вариантах не хочется — берите эту схему за основу, а дальше читайте, в каких случаях она меняется.

Где насос ставят по схеме отопления

На обратной трубе перед котлом

Стандартный вариант для газовых и электрических котлов с закрытой системой. Насос стоит на обратке, ближе к входу в котёл, после точки подключения расширительного бака. Такое расположение снижает температуру теплоносителя, проходящего через насос, и продлевает срок службы уплотнений и подшипников.

Ещё по теме: Циркуляционный насос отопления должен слегка нагреваться — это норма.

Обратите внимание: расширительный бак должен быть подключён до насоса по ходу воды, а не после. Если перепутать порядок, насос будет создавать разрежение в баке, и это скажется на его работе — воздух начнёт подсасываться через уплотнения.

На подающей трубе

Встречается реже — в основном в системах с твердотопливными котлами, где производитель прямо указывает такое расположение в инструкции, или в схемах с буферной ёмкостью. Теплоноситель здесь горячий, поэтому насос должен быть рассчитан на температуру до 95–110 °C — это указано в паспорте изделия.

От установки на обратке этот вариант отличается только температурным режимом работы насоса. Гидравлически разницы нет, но ресурс насоса на горячей подаче обычно ниже.

До расширительного бака или после

Правило одно: точка подключения расширительного мембранного бака к системе должна быть на стороне всасывания насоса, то есть до него по направлению потока. Так в баке поддерживается стабильное давление, и насос не создаёт в нём избыточного разрежения.

На практике это чаще всего означает: бак врезан в обратку рядом с котлом, а насос стоит следом, ближе к котлу. Нарушение этого порядка — одна из частых причин завоздушивания системы и скачков давления по манометру.

На коллекторе или у каждого контура отдельно

В системах с несколькими контурами — например, радиаторы плюс тёплый пол — насос может стоять как один общий на подаче к распределительному коллектору, так и отдельно на каждом контуре, если у контуров разные требования к расходу и температуре.

Отдельные насосы на контурах выбирают, когда радиаторный контур работает при 60–70 °C, а тёплый пол — при 35–45 °C: смешивать их гидравлику через один насос неудобно, проще развести отдельными насосными группами или узлами смешения.

Как ориентировать корпус насоса

Вал строго горизонтально — базовое положение

Для большинства бытовых насосов с мокрым ротором производитель указывает горизонтальное положение вала как основное рабочее. Корпус ставится так, чтобы клеммная коробка электродвигателя смотрела вверх или в сторону, но не вниз — иначе конденсат и влага будут скапливаться в электронике.

Это положение проще всего проверить: труба, на которой стоит насос, должна быть горизонтальной, а не наклонной или вертикальной. На наклонных участках трубопровода горизонтальность вала уже не гарантирована конструкцией.

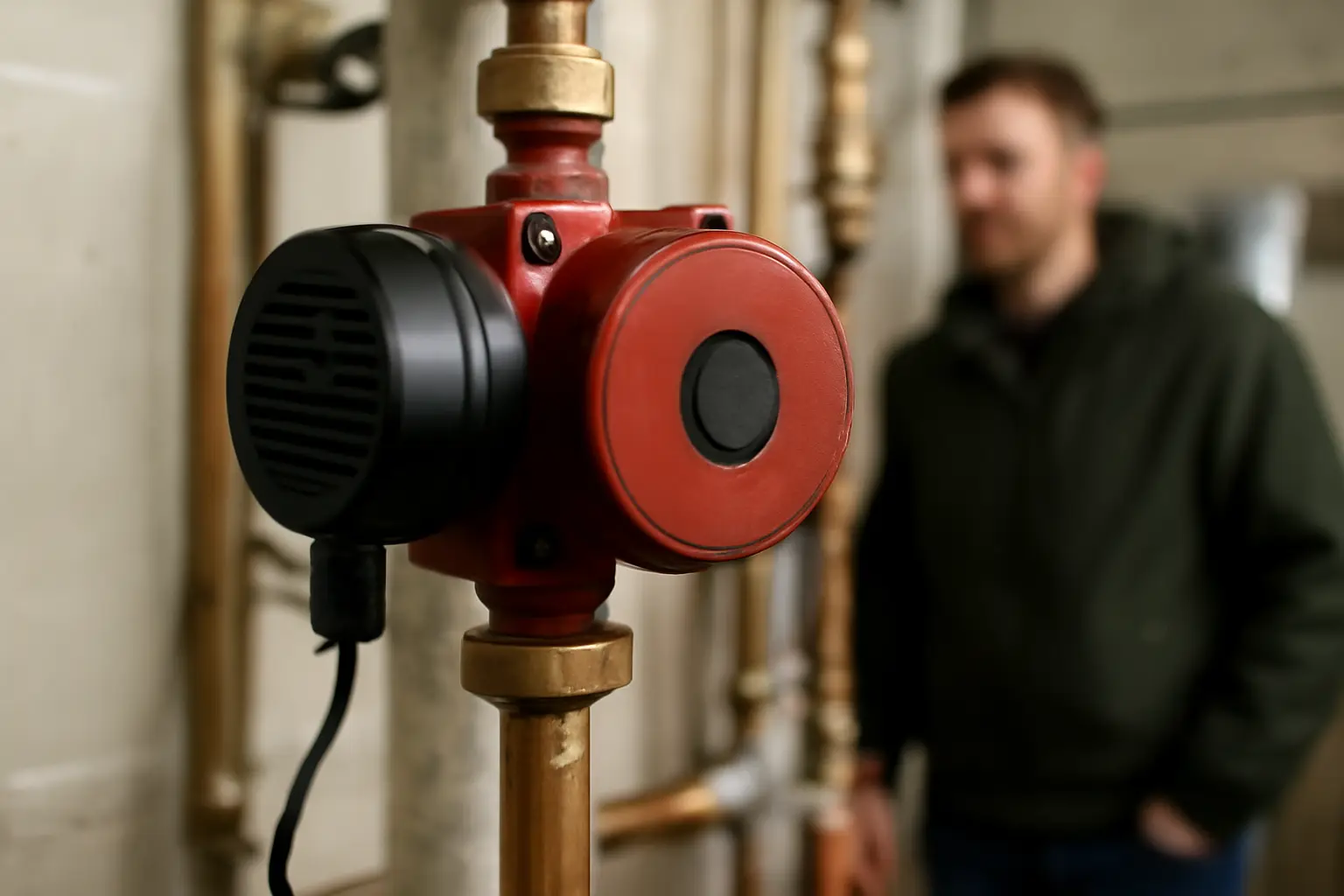

Вертикальный монтаж на стояке

Часть моделей допускает установку с вертикальным положением вала — насос стоит на вертикальном участке трубы, ротор смотрит вверх или вниз. Это разрешено не для всех насосов: допустимые положения указаны в инструкции пиктограммами на корпусе или в паспорте изделия.

Отличие от горизонтальной установки в том, что при вертикальном монтаже с ротором вниз возможен повышенный износ подшипника скольжения из-за смещения нагрузки. Если в паспорте вертикальное положение не упомянуто как допустимое — не ставьте так, даже если насос физически влезает на вертикальный участок.

Клеммная коробка не смотрит вниз

Отдельное правило, актуальное для любой ориентации насоса: электрическая часть — клеммная коробка и кабельный вход — не должна оказаться в нижней точке корпуса. Через неё может проникать влага при конденсации или при небольшой протечке уплотнения.

На практике при монтаже часто разворачивают насос вокруг оси трубы на нужный угол — у большинства моделей корпус можно повернуть относительно резьбовых или фланцевых соединений на 90 или 180 градусов, не разбирая всю обвязку.

Особые случаи монтажа

Байпас у насоса на твердотопливном котле

Для дровяных и угольных котлов насос почти всегда монтируют в обвязке с термостатическим клапаном и байпасом, который направляет часть горячего теплоносителя обратно в котёл при остывании обратки. Это защищает котёл от низкотемпературной коррозии.

Отличие от типовой газовой схемы — насос здесь стоит не изолированно, а в узле с клапаном подмеса, и место его установки жёстко привязано к точкам подключения этого узла, а не выбирается произвольно.

Направление потока и стрелка на корпусе

На корпусе любого циркуляционного насоса есть стрелка, показывающая направление движения теплоносителя. Она должна совпадать с расчётным направлением потока в контуре, иначе насос либо не создаст нужного напора, либо сработает с пониженной эффективностью.

Ошибка в направлении — частая причина того, что система «не греет», хотя насос физически исправен и включён. Перед первым запуском стрелку на корпусе стоит сверить со схемой обвязки, а не полагаться на визуальную логику труб.

Ремонтные краны по бокам насоса

Независимо от места установки насос монтируют между двумя запорными кранами — это позволяет снять или заменить его без слива всей системы. Это не столько вариант положения, сколько обязательное условие монтажа, которое часто упускают при самостоятельной установке.

Отличие от базовой схемы минимально по гидравлике, но критично по ремонтопригодности: без кранов замена насоса превращается в слив и повторное заполнение всей системы отопления.
