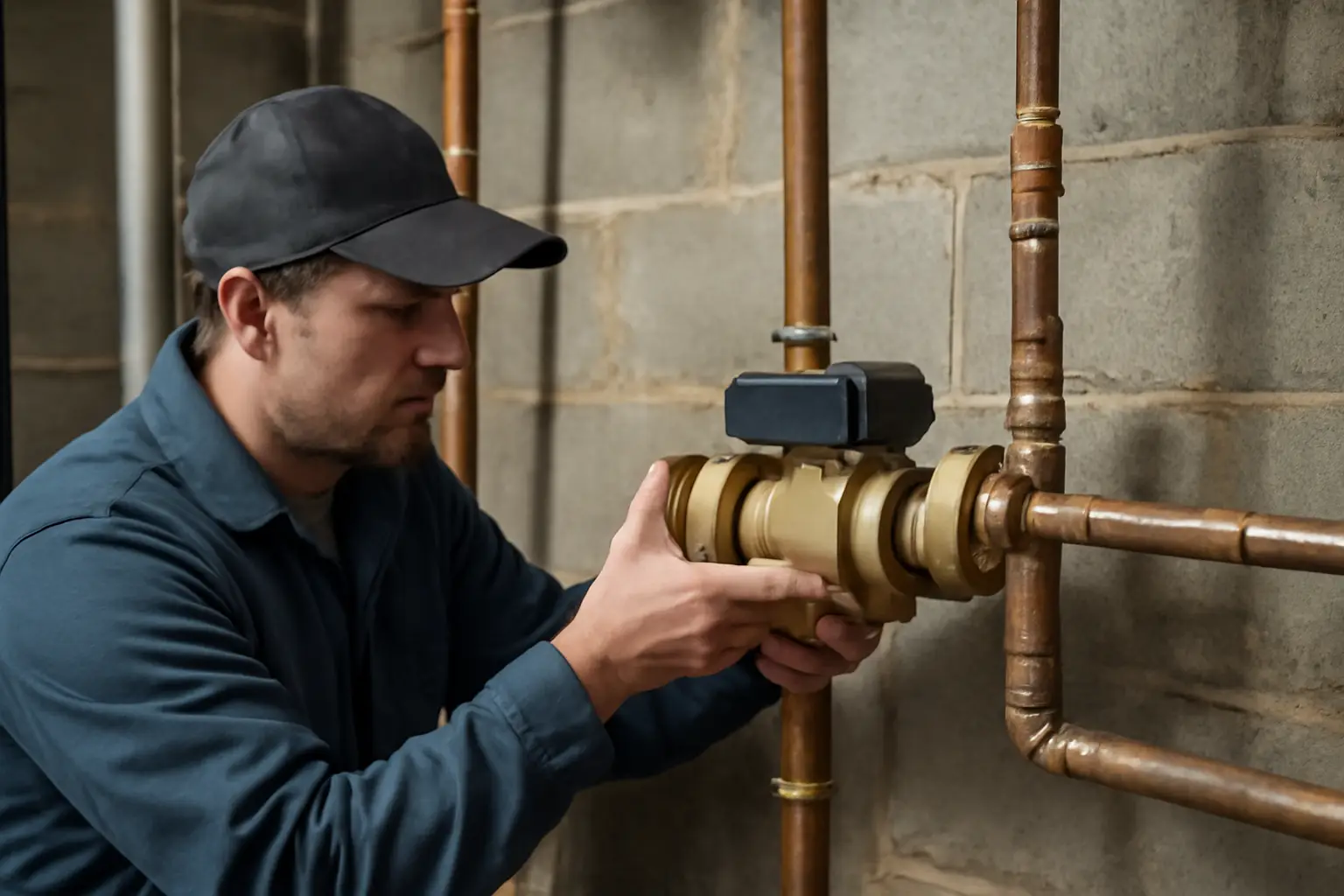

Как поставить циркуляционный насос на отопление в частном доме
Циркуляционный насос ставят на обратной трубе, перед котлом, по ходу движения теплоносителя — так вода на входе в насос холоднее, и меньше риск завоздушивания и кавитации. Вал ротора должен быть строго горизонтальным: вертикальная установка допускается только для моделей, у которых это прямо разрешено в паспорте. Перед насосом и после него ставят шаровые краны — без них снять насос на замену можно будет только со сливом всей системы.
- Насос — на обратке, перед котлом, по потоку воды
- Вал ротора горизонтально, клеммная коробка сверху
- Обвязка байпасом и двумя кранами — обязательна
- Перед насосом ставят грязевик, иначе ротор забьётся за один сезон
Куда именно врезать насос в контур
Классическая схема — насос на обратной линии, между последним радиатором (или коллектором) и входом в котёл. Логика простая: температура теплоносителя здесь ниже, чем на подаче, а значит, меньше нагрузка на уплотнения и меньше вероятность образования пара внутри насоса на пиковых режимах.
В домах с твердотопливным котлом и естественной циркуляцией в качестве резерва иногда переносят насос на подающую трубу с байпасом и термостатическим клапаном — это защита от перегрева, а не стандартная практика. Для газовых и электрических котлов такой вариант не нужен: там насос почти всегда встроен в сам котёл или ставится сразу за ним на обратке.
Читайте по теме: Насос для отопления в частном доме: 8 вариантов установки.
Если в доме несколько контуров — радиаторный и тёплый пол, например — насос ставят на каждый контур отдельно, после гидрострелки или коллектора распределения. Один насос на весь дом с разными по сопротивлению контурами приводит к перекосу: тёплый пол недогревается, а радиаторы получают избыток.
Ориентация корпуса и положение вала
Большинство бытовых насосов — «мокрого» типа, с керамическими подшипниками, которые смазываются самим теплоносителем. Для них критично горизонтальное положение вала: если поставить насос с валом вертикально, подшипник работает без нормальной смазки и выходит из строя за несколько месяцев.
Клеммная коробка (там, где переключатель скоростей и провод питания) должна смотреть строго вверх. Это не эстетика — при боковом или нижнем положении в коробку может попасть конденсат, а сама конструкция ротора рассчитана на определённую ориентацию магнитов относительно статора.
Есть отдельная линейка насосов с вертикальным валом — их специально делают для установки на стояках или вертикальных участках трубы. Если труба идёт вертикально и горизонтальный монтаж невозможен, нужен именно такой насос, а не обычный, поставленный «как получится».
Обвязка: краны, байпас, грязевик
С двух сторон насоса — шаровые краны. Без них снять насос для чистки или замены means слить весь контур, а зимой это отдельная головная боль. Краны дают возможность закрыть участок, снять насос, поставить новый или почистить старый за десять минут.
Перед насосом по ходу воды ставят сетчатый фильтр-грязевик. В старых системах с чугунными радиаторами и ржавыми трубами внутри контура постоянно циркулирует окалина и мелкий мусор — именно он забивает и стирает ротор насоса быстрее, чем что-либо ещё. Фильтр нужно периодически откручивать и промывать, обычно раз в отопительный сезон, иногда чаще в первый год после монтажа новой трубной разводки.
Байпас — перемычка с обратным клапаном или краном — нужен там, где систему хотят сохранить работоспособной при отключении электричества за счёт естественной циркуляции. Если в доме есть генератор или котёл всегда на автономном питании, байпас можно не делать, но тогда стоит убедиться, что перебои с электричеством не оставят дом без отопления совсем.
Выбор модели и мощности насоса
Насос подбирают по двум параметрам: напор (метры водяного столба) и производительность (кубометры в час). Для дома до 200 квадратных метров с обычной радиаторной системой обычно достаточно насоса с напором 3–4 метра. Для длинных контуров, тёплого пола с большим количеством петель или многоэтажных схем с гидрострелкой нужен расчёт — гидравлическое сопротивление считают по длине трубы, диаметру и количеству элементов запорной арматуры.
Насосы с электронным управлением (класс энергоэффективности EEI ниже 0,23) автоматически подстраивают производительность под нагрузку — это удобно там, где контуров несколько и режимы работы разные. Обычные насосы с механическим переключателем скоростей (три ступени) дешевле и проще в ремонте, но требуют ручной настройки при пусконаладке.
Ошибка, которую допускают часто — берут насос "с запасом", по принципу "чем мощнее, тем лучше". Избыточная мощность даёт шум в трубах, эрозию на стыках и фитингах при высокой скорости потока, и не экономит тепло — наоборот, перегоняет теплоноситель слишком быстро, он не успевает отдать тепло в радиаторах.
Электрическая часть и заземление
Насос подключают через отдельный автомат в щитке, желательно с УЗО — влажное помещение котельной это оправдывает. Провод питания заводят через кабельный ввод в клеммной коробке, следят, чтобы уплотнительное кольцо было на месте — иначе конденсат и влага со временем добираются до контактов.
Заземление корпуса насоса — не формальность. При пробое изоляции обмотки корпус может оказаться под напряжением, а в котельной обычно сыро и есть металлические трубы, соединённые с землёй через систему отопления. Без заземления это прямой риск удара током при касании корпуса и трубы одновременно.
Направление потока и стрелка на корпусе
На корпусе любого циркуляционного насоса есть стрелка, показывающая направление движения теплоносителя. Поставить насос "наоборот" физически возможно — резьба одинаковая с двух сторон — но тогда крыльчатка будет работать против расчётного потока, насос либо не даст нужного напора, либо начнёт гудеть и быстрее сотрётся.
Перед фиксацией насоса на трубе стоит один раз визуально проверить совпадение стрелки на корпусе с направлением потока по всей системе: от котла — к радиаторам — обратно в котёл. Ошибка в направлении не всегда заметна сразу — система может работать, но менее эффективно, с постоянным недогревом дальних радиаторов.
Сезонность и когда переустанавливать насос
Монтаж или замену насоса делают, когда система остановлена и слита хотя бы частично — то есть вне отопительного сезона, летом, или в межсезонье, когда можно на пару часов отключить отопление без риска замерзания дома. Зимой без запаса тёплых дней замену лучше не откладывать надолго — при остановленном насосе циркуляция в системе с котлом без принудительного контура резко падает.
После установки нового насоса систему нужно заново заполнить теплоносителем и стравить воздух — через воздухоотводчики на радиаторах и через сам насос, если у него есть винт для выпуска воздуха на корпусе. Завоздушенный насос гудит, но не качает — это частая причина звонков в сервис сразу после монтажа, когда на самом деле проблема не в насосе, а в воздушной пробке.
Что делать, если после монтажа насос не работает как должен
Если насос включается, но система холодная или прогревается неравномерно — сначала проверяют направление потока по стрелке и положение вала, потом ищут воздух в контуре, и только затем подозревают неисправность самого насоса. Ошибка обвязки чаще всего в том, что забыли краны или грязевик, и любая мелкая неполадка превращается в полный слив системы для диагностики.
Если насос гудит, но напора нет — вероятная причина в завоздушивании ротора, а не в поломке. Стравливание воздуха через клапан на корпусе решает проблему в большинстве случаев за пару минут. Если после этого шум и слабый напор остаются — вопрос к самому насосу, и тут разумно свериться с инструкцией производителя или обратиться в сервисный центр, а не разбирать оборудование наугад.
Правильный монтаж циркуляционного насоса на отопление в частном доме держится на нескольких простых правилах: обратка перед котлом, горизонтальный вал, краны с двух сторон, фильтр перед насосом и точное совпадение стрелки на корпусе с направлением потока. Отступление от любого из этих пунктов не всегда ломает систему сразу, но сокращает срок службы насоса и снижает эффективность отопления — а это правится только повторным демонтажом.
