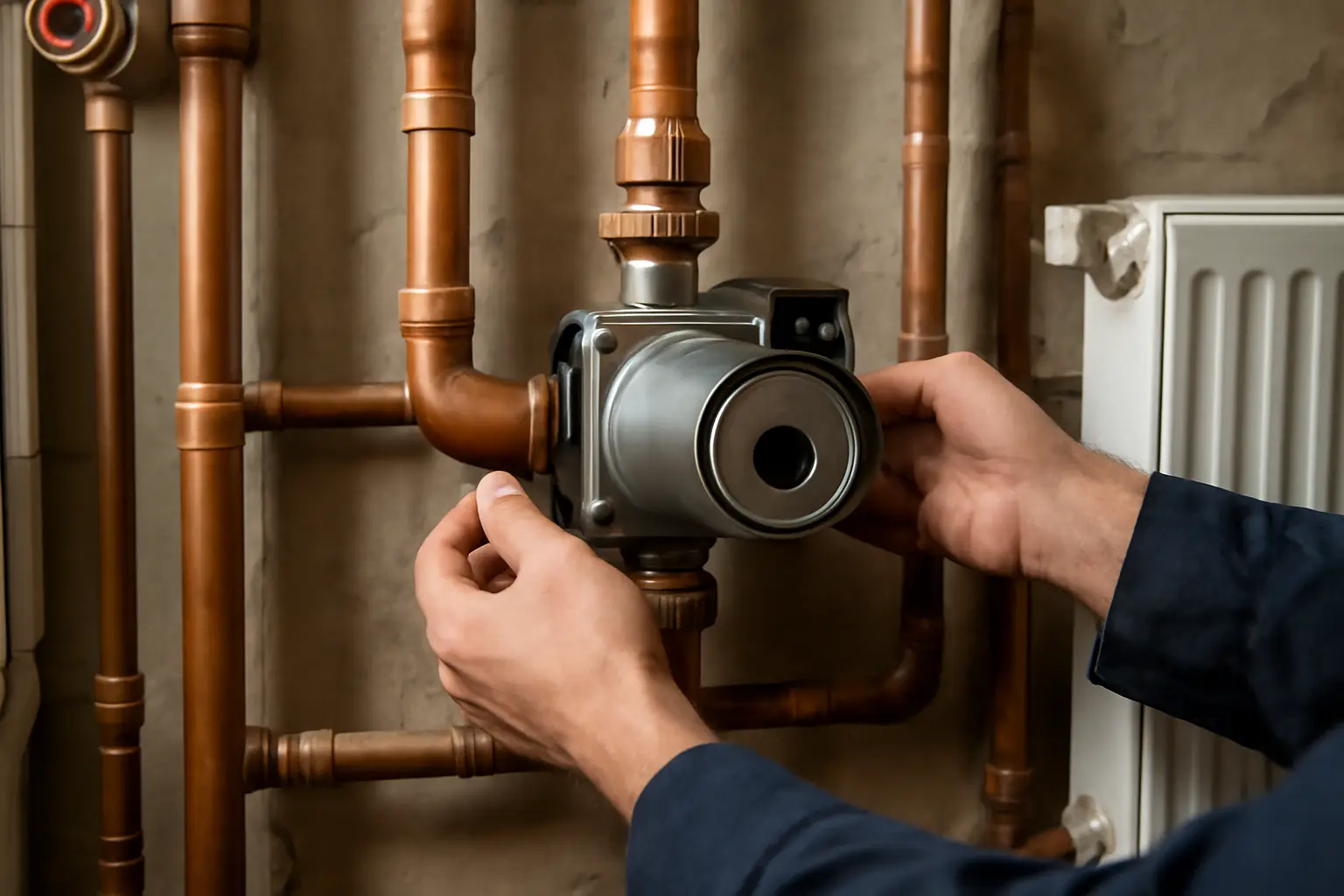

Как поставить циркуляционный насос в систему отопления частного дома
Циркуляционный насос врезают на обратном трубопроводе перед котлом — так вода, прошедшая через радиаторы и остывшая, попадает на рабочее колесо при более низкой температуре, что продлевает срок службы уплотнений. Установка занимает пару часов, если система уже смонтирована и в трубе можно вырезать участок нужной длины. Для этого потребуется байпас с обратным клапаном, две американки для быстрого снятия насоса на обслуживание и немного герметика или льна на резьбу.
Коротко
- Насос ставят на обратке, вал двигателя — строго горизонтально, стрелка на корпусе — по направлению потока
- Перед насосом и после него монтируют американки, рядом — байпас с обратным клапаном для аварийного режима
- Работа только при заполненной и опрессованной системе, воздух из корпуса выгоняют винтом на торце
- Мощность и напор подбирают по расчёту теплопотерь и длине контура, а не «на глаз по мощности котла»
Где именно врезать насос
Классическая схема — на трубе возврата, в 30–50 см от котла, до группы безопасности и расширительного бака. Такое расположение снижает температурную нагрузку на насос: вода на входе в котёл обычно на 15–20 градусов холоднее, чем на выходе, а горячая жидкость сокращает срок службы сальника и подшипников.
Встречается и монтаж на подаче — иногда это оправдано конструкцией котла с встроенной группой безопасности, где место на обратке занято. В таком случае производитель насоса обычно указывает максимальную рабочую температуру теплоносителя; для бытовых моделей это плюс 95 градусов, чего с запасом хватает даже при аварийном перегреве.
Если в доме несколько контуров — например, радиаторы и тёплый пол с разными температурными режимами — насос ставят на каждый контур отдельно, после гидрострелки или коллектора, а не один общий на всю систему.
Рядом по теме: Как поставить циркуляционный насос на отопление в частном доме и Как поставить насос на отопление в частном доме.
Направление потока и положение вала
На корпусе насоса отлита стрелка, показывающая направление движения воды. Перепутанное направление не сломает насос сразу, но резко снизит напор и создаст шум — ротор работает против потока.
Вал двигателя должен стоять горизонтально, клеммная коробка — сверху или в стороны, но не вниз. Вертикальное положение вала с электроникой наверху допускается только у моделей, где это прямо разрешено инструкцией: при обратной установке смазка стекает с подшипника, и насос быстро начинает гудеть.
Байпас и обратный клапан — не опция, а страховка
Байпас — короткий обходной участок трубы параллельно насосу с обратным клапаном внутри. Если насос встанет из-за отключения электричества или поломки, теплоноситель продолжит двигаться естественной циркуляцией через байпас, и дом не замёрзнет за то время, что уйдёт на ремонт.
Клапан ставят так, чтобы он открывался в направлении естественного движения воды при выключенном насосе, и с усилием открытия не выше того, что создаёт разница плотностей горячей и холодной воды — обычно это 0,1–0,3 бар. Слишком тугой клапан просто не даст самотёку работать, и байпас окажется бесполезным украшением трубы.
Американки и вопрос обслуживания
Разборные соединения с обеих сторон насоса — не роскошь, а условие нормальной эксплуатации. Ротор со временем забивается накипью и мусором, особенно в системах со стальными радиаторами старого фонда; без американок снятие насоса на прочистку превращается в резку трубы и новую сварку.
Перед первым запуском на входе желательно поставить сетчатый фильтр-грязевик. Он ловит окалину и стружку, оставшуюся после монтажа труб, и снимает нагрузку с подшипников в первые недели работы, когда система «промывается» сама собой.
Электрика: питание и автоматика
Бытовые насосы работают от розетки 220 В и подключаются напрямую или через блок управления котла — тогда включение и выключение синхронизировано с работой горелки. Отдельное УЗО на линии насоса не обязательно по нормативу, но разумно в помещении с повышенной влажностью, например в неотапливаемом подвале.
Часть моделей поддерживает автоматическое переключение скорости в зависимости от разницы температур в системе — это экономит электроэнергию, но требует правильной настройки при пуске, иначе насос будет работать либо на минимуме, не создавая нужного напора, либо постоянно на максимуме, что увеличивает шум и расход.
Заполнение системы и выгон воздуха
Насос запускают только после того, как система полностью заполнена водой и опрессована на давление, указанное производителем котла — обычно 1,5–2 бара. Запуск «на сухую» или с воздушными пробками — самая частая причина выхода из строя в первый месяц: воздух в камере не даёт ротору смазываться, и подшипник перегревается за считаные минуты.
На торце корпуса, под заглушкой, есть винт для стравливания воздуха вручную. После заполнения системы его на пару секунд открывают отвёрткой, дожидаются появления сплошной струи воды без пузырьков и закрывают обратно. Процедуру повторяют через сутки работы — воздух, растворённый в теплоносителе, продолжает выходить из радиаторов ещё несколько дней.
Как выбрать мощность и напор
Ответ на вопрос, как поставить циркуляционный насос в систему отопления частного дома, без расчёта производительности будет неполным: слишком слабый насос не прогонит воду через дальние радиаторы, слишком мощный создаст шум и лишний износ арматуры. Расход считают по суммарной тепловой мощности дома и разнице температур подачи и обратки — для типового коттеджа 150–200 м² это, как правило, 0,3–0,6 м³/ч.
Требуемый напор зависит от длины контура и количества запорной арматуры — каждый радиатор, тройник и изгиб трубы создаёт гидравлическое сопротивление. Для одноэтажного дома с коротким контуром хватает напора 2–3 метра водяного столба, для двухэтажного с раздельными этажами или тёплым полом расчёт лучше доверить теплотехнику или свериться с таблицей подбора в паспорте насоса.
Практический вывод
Порядок действий такой: заполнить и опроверить систему, вырезать участок трубы на обратке перед котлом, поставить американки, байпас с обратным клапаном и сам насос по стрелке направления с горизонтальным валом, подключить питание, стравить воздух через винт на корпусе и запустить на минимальной скорости. Через сутки повторно выгнать воздух и проверить, не гудит ли насос — гул почти всегда означает либо воздух в системе, либо перепутанное направление потока.
