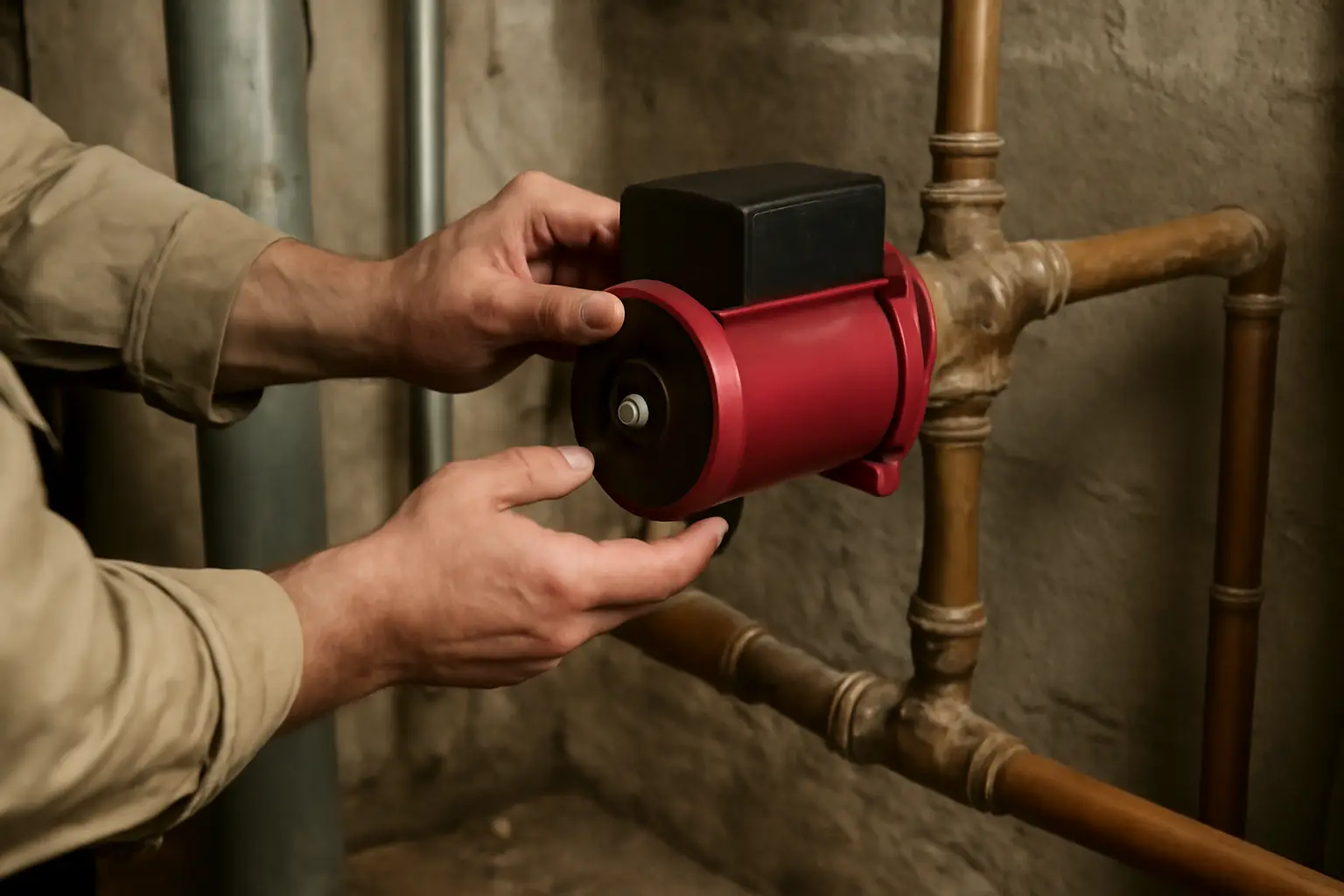

Как правильно поставить насос на отопление: монтаж циркуляционного насоса
Циркуляционный насос ставят на обратной трубе перед котлом, вал двигателя располагают строго горизонтально, а поток воды направляют по стрелке на корпусе. Такой монтаж даёт насосу нормальный ресурс и не создаёт лишнего шума в системе.
С чего начать
- Циркуляционный насос подходящей мощности и напора под контур
- Два шаровых крана для отсечки насоса на ремонт
- Обратные клапаны, если в системе есть естественная циркуляция
- Фильтр грубой очистки перед насосом
- Резьбовые фитинги или сгоны, уплотнитель — лён с пастой или фум-лента
- Разводной ключ, отвертка, при необходимости сварочный аппарат для полипропилена
Порядок монтажа
- Определите точку установки. Насос ставят на обратном трубопроводе, ближе к котлу, до входа в теплогенератор. На подаче насос работает хуже из-за более горячей и разреженной воды.
- Проверьте направление потока в этом участке трубы и сверьте со стрелкой на корпусе насоса. Если направление не совпадает, переставьте насос или измените точку монтажа.
- Установите по шаровому крану с каждой стороны насоса. Это позволит снять узел для ремонта или чистки без слива всей системы.
- Перед насосом со стороны входа воды поставьте сетчатый фильтр. Он защищает крыльчатку от окалины, песка и сварочного грата.
- Соберите узел на резьбовых соединениях американками (разъёмными гайками) с обеих сторон насоса, чтобы его можно было снять без разрезания трубы.
- Разверните корпус насоса так, чтобы клеммная коробка с электроникой смотрела вверх или в сторону, но не вниз. Горизонтальное положение вала — обязательное условие, вертикальный монтаж вала производитель не допускает.
- Подключите питание через отдельный автомат или клеммник, заземлите корпус. Для насосов с двигателем без частотного регулирования сечение провода берите по паспорту устройства.
- Заполните систему водой, стравите воздух через кран Маевского на насосе или рядом с ним, запустите насос на минимальной скорости и проверьте систему на течи в местах резьбовых соединений.
- Выставьте нужную скорость или режим работы по паспорту котла и по расчётному расходу контура, затем прогрейте систему в течение часа и повторно проверьте узел на нагрев и шум.
Частые ошибки и когда план не работает
Самая распространённая ошибка — установка насоса на подающей трубе рядом с котлом при высокой температуре теплоносителя. В горячей воде выше риск кавитации, крыльчатка изнашивается быстрее, а сам насос гудит. Правильное место — обратка, где вода холоднее и плотнее.
Вторая ошибка — монтаж с валом в вертикальном положении. Ротор насоса рассчитан на горизонтальную ось, иначе подшипник и сальник изнашиваются неравномерно, насос течёт через год-два вместо расчётных пяти-семи лет.
Третья ошибка — отсутствие отсечных кранов. Без них любой ремонт насоса превращается в слив всей системы и повторную промывку контура.
Если в доме уже смонтирована система с естественной циркуляцией и вы добавляете насос, обязательно ставьте байпас с обратным клапаном или трёхходовой кран. Иначе при выключенном насосе вода может течь по короткому пути помимо контура, и часть радиаторов останется холодной. В таких смешанных схемах монтаж лучше доверить специалисту, который рассчитает диаметр байпаса под конкретный котёл.
Если насос после установки шумит сильнее обычного или совсем не качает воду — вероятная причина в воздушной пробке. Стравите воздух повторно, проверьте, что кран Маевского не забит, и убедитесь, что система заполнена под нужным давлением по манометру котла.
Частые вопросы
Можно ли ставить насос на подающую трубу?
Технически можно, но производители не рекомендуют: горячая вода на подаче создаёт условия для кавитации и снижает срок службы крыльчатки. Стандартная практика — монтаж на обратке перед котлом.
Нужен ли байпас, если насос стоит один без параллельной ветки?
Если в доме нет альтернативного контура естественной циркуляции, байпас не обязателен. Он нужен там, где систему изначально проектировали под самотёк и хотят сохранить возможность работы без электричества.
Как понять, что насос подобран по мощности правильно?
Ориентируются на паспортные данные котла и расчётный расход контура в литрах в минуту, которые указывает производитель отопительного оборудования или инженер при проектировании. Для точного подбора напора и производительности лучше свериться с инструкцией к конкретной модели или обратиться в сервисную организацию.
Что делать, если после установки насос сильно гудит?
Сначала проверьте, стравлен ли воздух из системы и корпуса насоса, затем убедитесь, что давление в контуре соответствует норме по манометру. Если гул сохраняется на минимальной скорости, вероятна кавитация из-за низкого давления или неверного места монтажа — стоит пересмотреть точку установки на обратный трубопровод.
