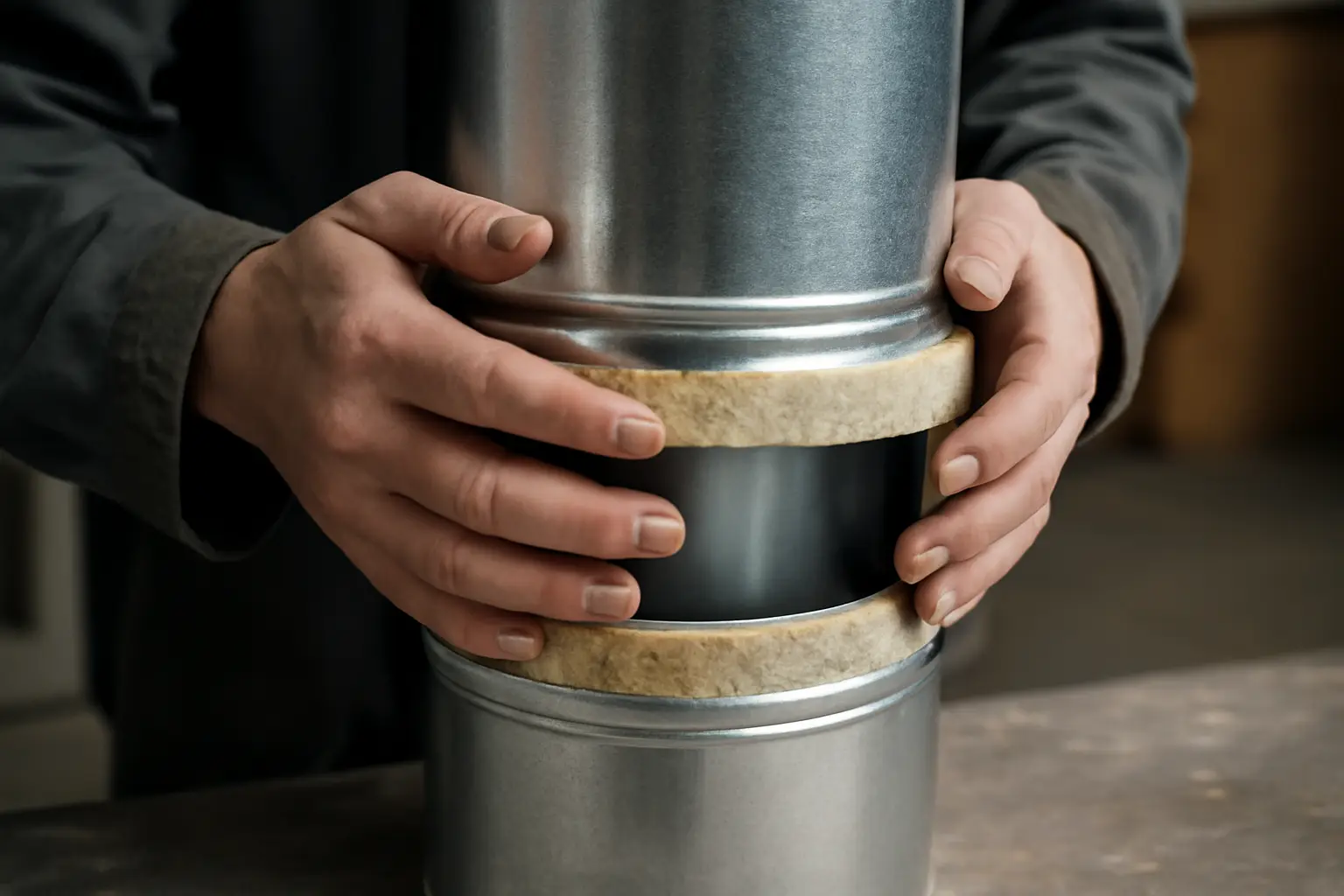

Сборка сэндвич-трубы для дымохода
Сборка сэндвич-трубы выполняется по конденсату: каждый следующий по ходу дыма элемент надевается раструбом на предыдущий так, чтобы стык был направлен вверх-наружу, а не внутрь конструкции. Секции соединяются по ходу движения дыма снизу вверх, начиная от котла или камина. Между элементами наносится термостойкий герметик, а сама труба закрепляется кронштейнами или растяжками не реже чем через 1,5–2 метра.
От чего зависит порядок монтажа
Диаметр внутренней трубы подбирается по выходному патрубку котла или камина — переходники с уменьшением сечения не допускаются, с увеличением — только через специальный адаптер. Материал внутренней трубы (нержавеющая сталь AISI 304 или 321) выбирается по типу топлива: для твердотопливных котлов и печей с высокой температурой дыма нужна сталь с большей термостойкостью, для газовых котлов достаточно более простого исполнения, но с учётом агрессивного конденсата.
Высота дымохода и число поворотов влияют на тягу и на то, где встанут ревизии и конденсатоотводчик. Общее правило: дымоход должен подниматься выше конька крыши не менее чем на 0,5 метра, если он расположен близко к коньку, и это учитывается уже на этапе раскладки секций перед сборкой.
Что учесть при сборке
Проход через горючие перекрытия и кровлю выполняется только через специальный узел проходки с негорючим утеплителем, а не через отрезок обычной сэндвич-трубы. Отступы от деревянных конструкций до наружной стенки трубы — обычно от 130 до 250 мм в зависимости от толщины утеплителя, точное значение указывает производитель конкретной модели трубы.
По теме: Правильная сборка сэндвич-трубы для дымохода: варианты монтажа и Для чего белят дымовые трубы печного отопления.
Горизонтальные участки укорачивают до минимума и делают с уклоном к котлу, чтобы конденсат стекал обратно, а не скапливался в местах поворота. Внизу вертикального участка ставится тройник с ревизией и конденсатоотводчиком — это позволяет чистить дымоход и удалять накопившуюся влагу без разборки всей конструкции.
Вопросы и ответы
Почему сборка идёт по конденсату, а не по дыму?
При монтаже по конденсату верхний элемент надевается на нижний, и капли, образующиеся на внутренней стенке, стекают вниз внутри трубы, не попадая на стык и не проникая наружу. Если собрать наоборот, конденсат и смолистые отложения будут просачиваться через швы и подтекать по внешней стороне дымохода, постепенно разрушая утеплитель и крепления.
Нужен ли герметик на каждом стыке?
Да, стыки обрабатываются термостойким силиконовым или специальным герметиком для дымоходов, рассчитанным на температуру от 300 °C и выше. Герметик наносится по всей окружности раструба перед соединением элементов, а не после — так шов получается равномерным и не пропускает продукты горения в помещение.
Как часто нужно ставить кронштейны и опоры?
Настенные кронштейны или потолочные опоры ставятся с шагом не более 1,5–2 метров, а также обязательно у каждого тройника, отвода и в местах прохода через перекрытия. При высоте дымохода более 4–5 метров сверх настенных креплений устанавливают растяжки или дополнительный опорный узел, иначе труба может отклониться от вертикали под ветровой нагрузкой.
Можно ли смешивать трубы разных производителей?
Технически элементы разных марок иногда стыкуются, если совпадают внешний и внутренний диаметры, но производители не гарантируют герметичность и прочность такого соединения. На практике лучше собирать дымоход из одной линейки труб одного изготовителя — так проще подобрать переходники, тройники и ревизии без дополнительной подгонки.
Что делать, если после сборки дымоход не тянет?
Сначала проверяют направление сборки секций и наличие засоров или заглушек, оставленных при монтаже. Затем смотрят высоту трубы над коньком крыши и наличие рядом более высоких построек или деревьев, которые создают завихрения ветра и обратную тягу. Если геометрия в норме, причина обычно в заниженном сечении дымохода относительно мощности котла или в негерметичных стыках, через которые подсасывается холодный воздух.
Какие ошибки допускают чаще всего?
Самая частая ошибка — сборка секций по дыму, а не по конденсату, из-за чего дымоход начинает подтекать в течение первого сезона. Вторая ошибка — пропуск ревизии и конденсатоотводчика у основания вертикального участка, что затрудняет чистку и удаление влаги. Третья — недостаточное крепление длинных участков, из-за чего труба со временем провисает и стыки расходятся.
Нужно ли утеплять сэндвич-трубу дополнительно?
Сэндвич-труба уже собрана с прослойкой негорючего утеплителя между внутренней и внешней стальными стенками, поэтому дополнительная теплоизоляция снаружи не требуется. Исключение — участки прохода через холодный чердак или наружную стену, где иногда добавляют короб или защитный экран, но это делается по рекомендациям производителя конкретной модели, а не как обязательная мера.
